Výměna žárovky
POZOR:
Vypněte světla i zapalování.
POZOR:
Před demontáží žárovky ji nechte vychladnout. |
UPOZORNĚNÍ:
Nedotýkejte se skla žárovky.
UPOZORNĚNÍ:
Používejte pouze žárovky správné specifikace. Viz
Bulb specification chart
.
|
Poznámka:
Aby nedošlo k nabití elektrostatickým nábojem, který by na plastové čočky přitahoval prach, očistěte při výměně žárovky čočky světlometu vlhkou látkou.
Poznámka:
Následující pokyny popisují demontáž žárovek. Náhradní žárovky nasazujte v obráceném pořadí kroků, není-li uvedeno jinak.
Světlomet

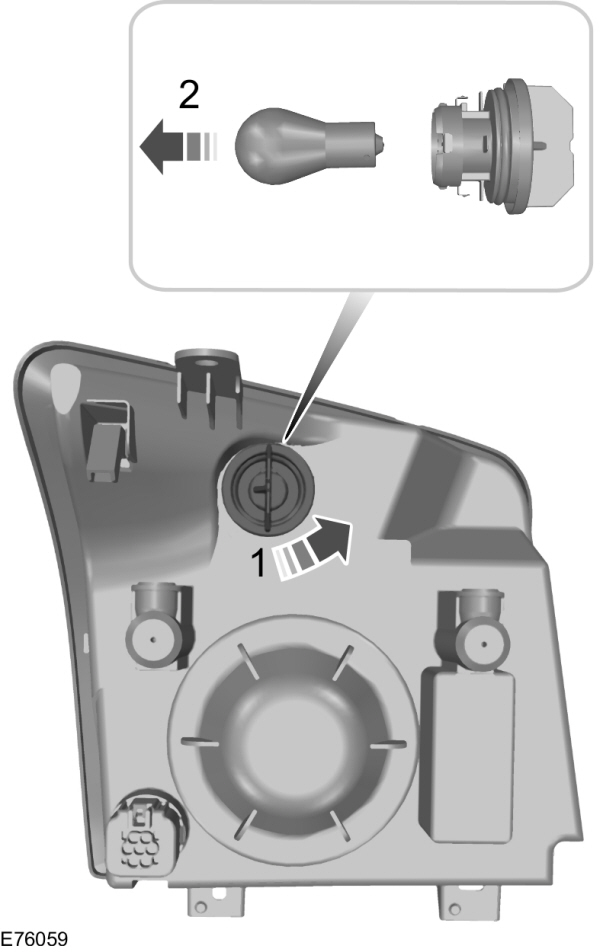

Směrové světlo
- Otočte držákem žárovky proti směru hodinových ručiček a vyjměte jej.
- Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji.

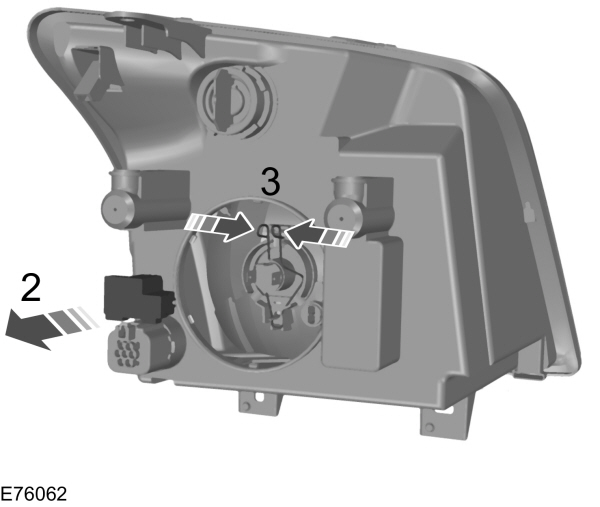

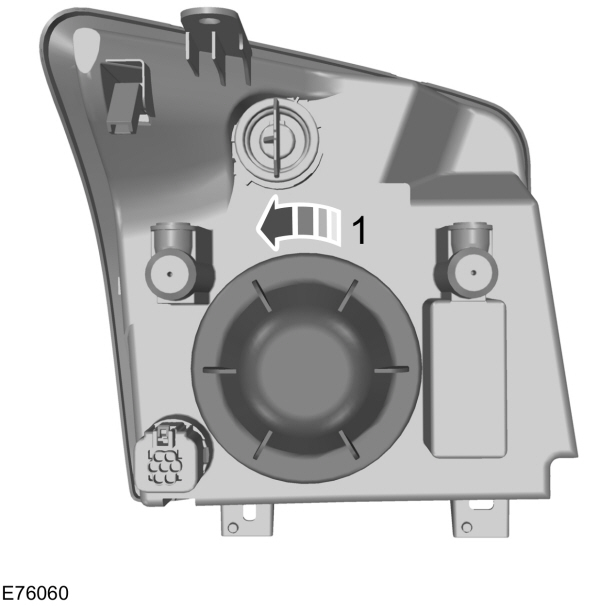

Dálkové a tlumené světlo světlometu
Poznámka:
Při montáži krytu se ujistěte, že šipky směřují vzhůru.
- Otočte krytem proti směru hodinových ručiček a vyjměte jej.
- Odpojte elektrický konektor.
- Uvolněte sponu a vyjměte žárovku.

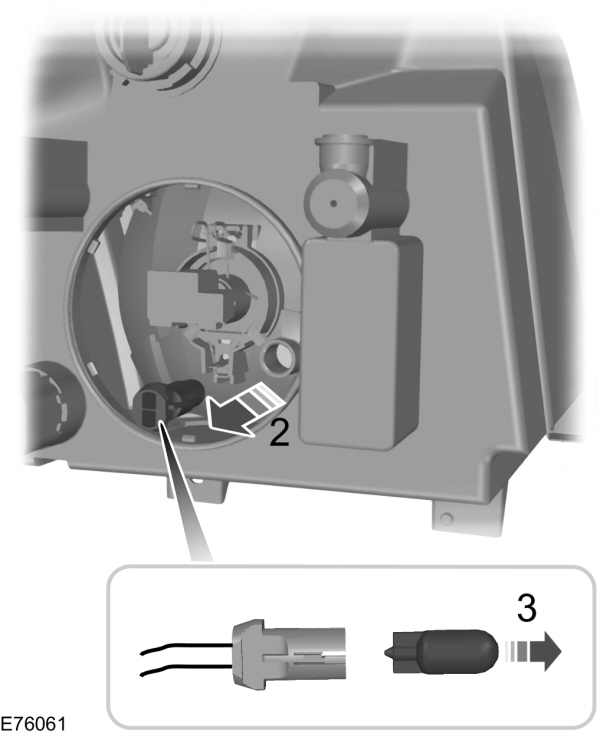

Boční svítilny
Poznámka:
Při montáži krytu se ujistěte, že šipky směřují vzhůru.
- Otočte krytem proti směru hodinových ručiček a vyjměte jej.
- Vyjměte žárovku a držák žárovky.
- Vyměňte žárovku.

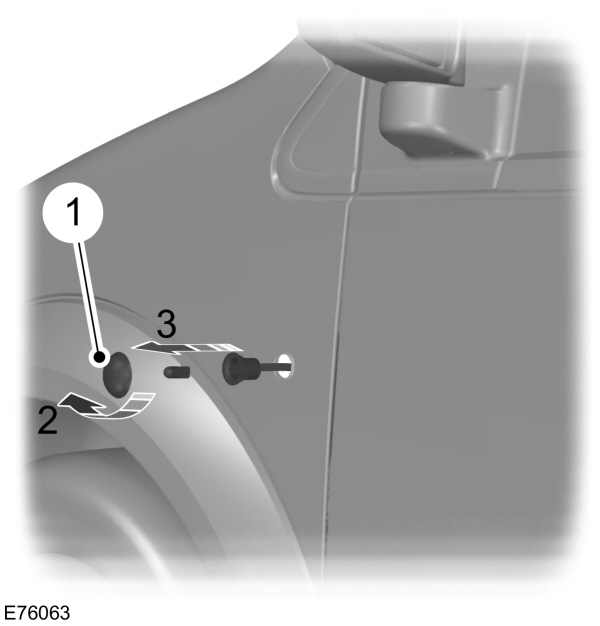

Boční ukazatele
- Opatrně demontujte boční ukazatel.
- Podržte držák žárovky, otočte tělesem proti směru hodinových ručiček a vyjměte jej.
- Vyměňte žárovku.

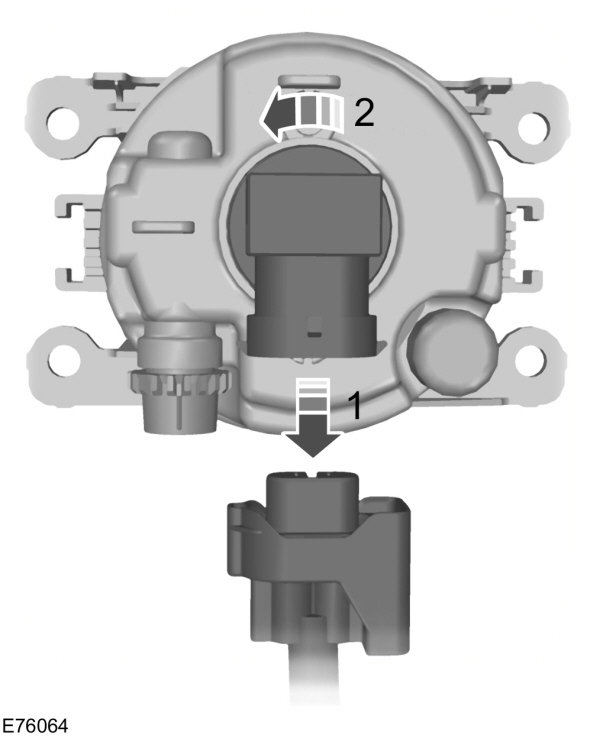

Přední světlomety do mlhy
Poznámka:
Žárovku přední mlhové svítilny nelze oddělit od držáku žárovky.
Poznámka:
Ke svítilně je přístup ze zadní strany předního nárazníku.
- Odpojte elektrický konektor.
- Otočte držákem žárovky proti směru hodinových ručiček a vyjměte jej.

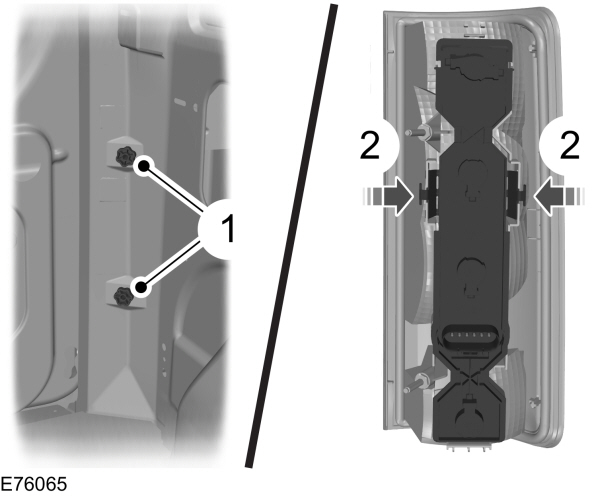

Zadní skupinové svítilny

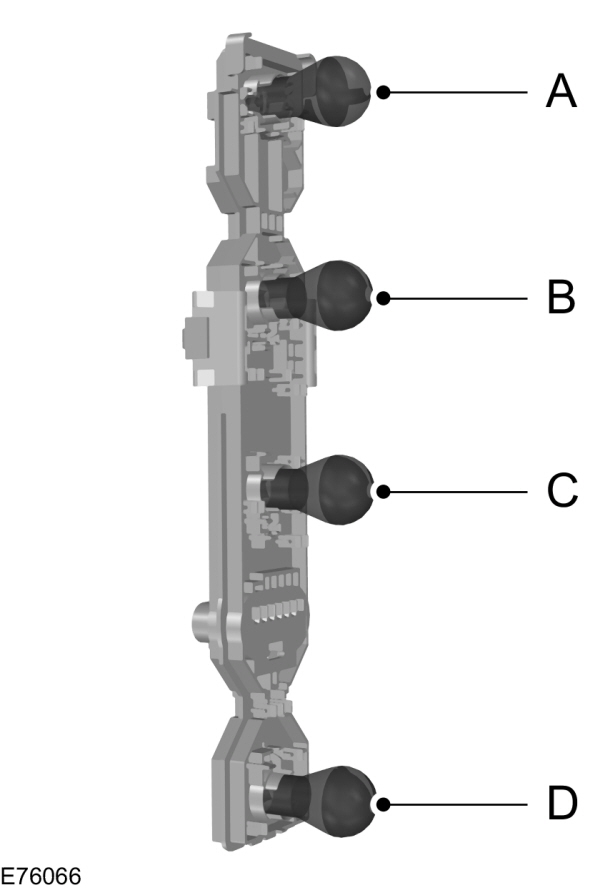

A Koncová a brzdová svítilnaB Směrové světloC Zpětný světlometD Svítilna do mlhy |
- Demontujte křídlové matice.
- Demontujte zadní svítilnu a uvolněte držák žárovky.
- Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji.

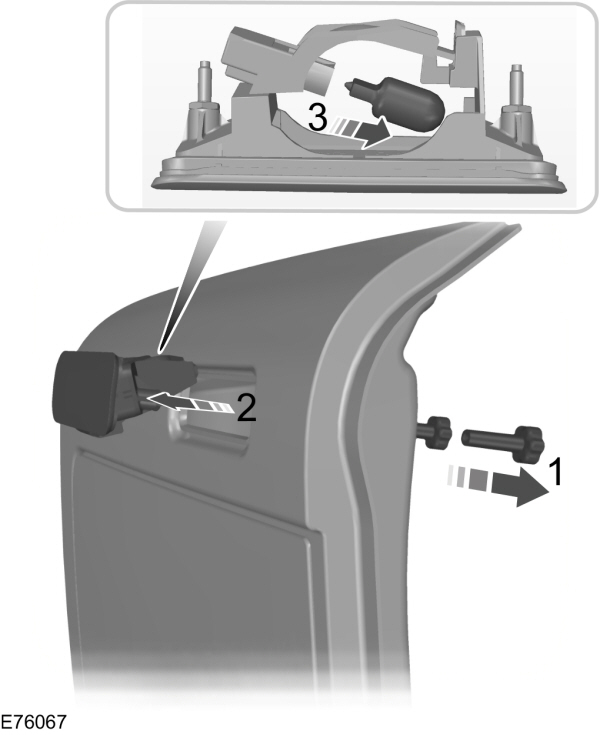

Přídavné horní brzdové světlo
- Demontujte šrouby.
- Demontujte svítilnu.
- Vyměňte žárovku.
Osvětlení registrační značky
Vozidla s dvojitými zadními dveřmi
- Vyjměte čočku.
- Vyměňte žárovku.

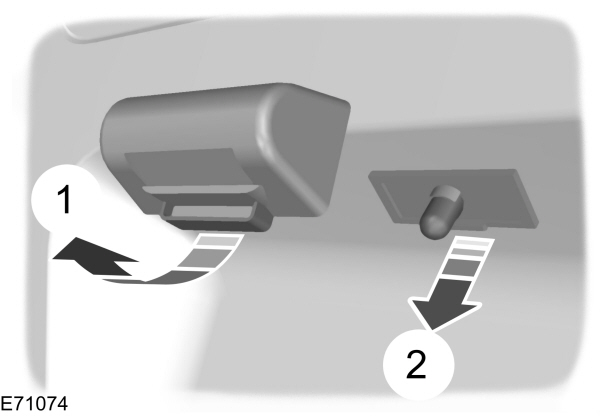

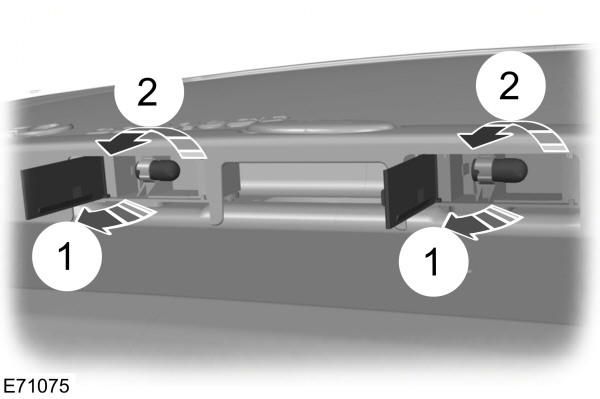

Vozidla se zadními výklopnými dveřmi
- Otevřete čočku.
- Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji.

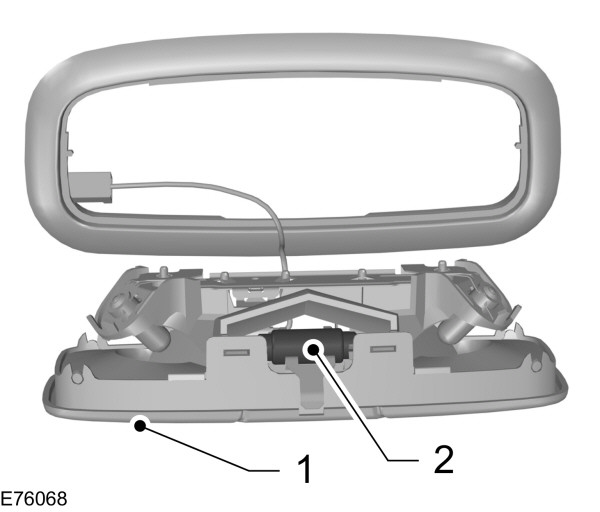

Svítilna vnitřního osvětlení

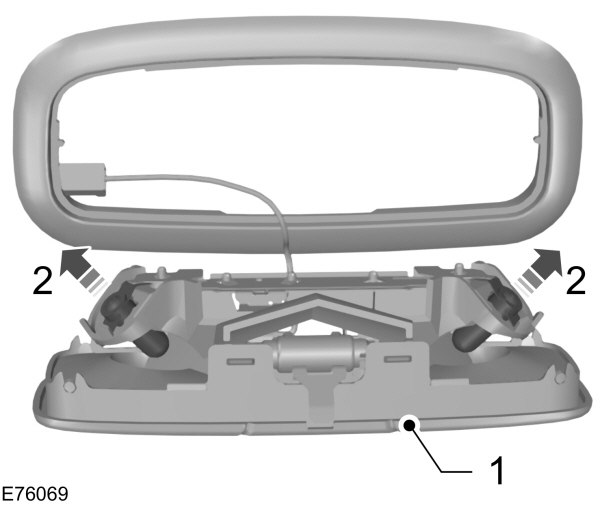

Přední

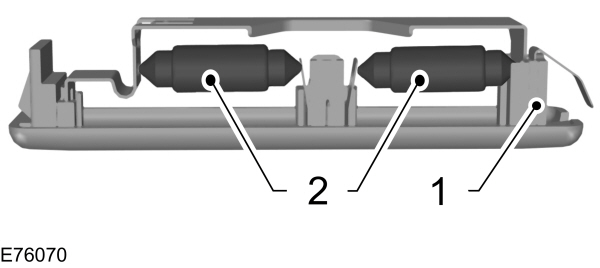

Zadní
- Opatrně vypáčte svítilnu.
- Vyměňte žárovku.
Svítilny na čtení
- Opatrně vypáčte svítilnu.
- Vyměňte žárovku.
