Technická data
A
Celková délka
4324 (170,2)BCelková šířka včetně vnějších zrcátek
2113 (83,2)CCelková výška
1804-1837 (71,0-72,3)DRozvor
2665 (104,9)ENáhon - přední
1505 (59,3)ENáhon - zadní
1552 (61,1)
ACelková délka
4571 (180,0)BCelková šířka včetně vnějších zrcátek
2113 (83,2)CCelková výška
1970-1982 (77,5-78,0)DRozvor
2912 (114,6)ENáhon - přední
1505 (59,3)ENáhon - zadní
1552 (61,1)
ANárazník - střed kulového kloubu
Min 90 (3,5)BPřipojovací bod - střed kulového kloubu
91,1 (3,6)CStřed kola – střed kulového kloubu
834 (32,8)DStřed kulového kloubu – podélník rámu
460 (18,1)EVnější strana bočního členu
920 (36,2)FStřed kulového kloubu - střed 1. upevňovacího bodu
413,3 (16,3)GStřed kulového kloubu - střed 2. upevňovacího bodu
566,3 (22,3)
Rozměry vozidla

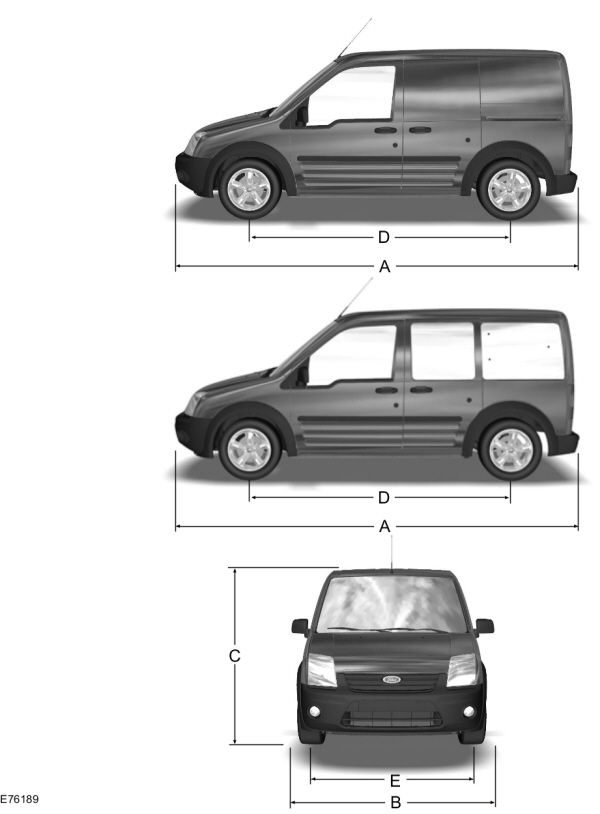

Krátký rozvor
ACelková délka4324 (170,2)B
Celková šířka včetně vnějších zrcátek2113 (83,2)C
Celková výška1804-1837 (71,0-72,3)D
Rozvor2665 (104,9)E
Náhon - přední1505 (59,3)E
Náhon - zadní1552 (61,1)

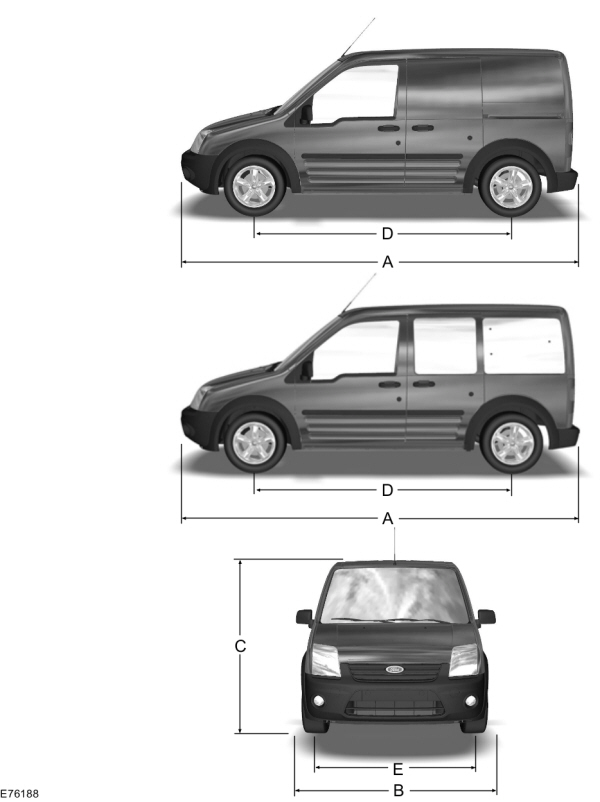

Dlouhý rozvor
ACelková délka4571 (180,0)B
Celková šířka včetně vnějších zrcátek2113 (83,2)C
Celková výška1970-1982 (77,5-78,0)D
Rozvor2912 (114,6)E
Náhon - přední1505 (59,3)E
Náhon - zadní1552 (61,1)

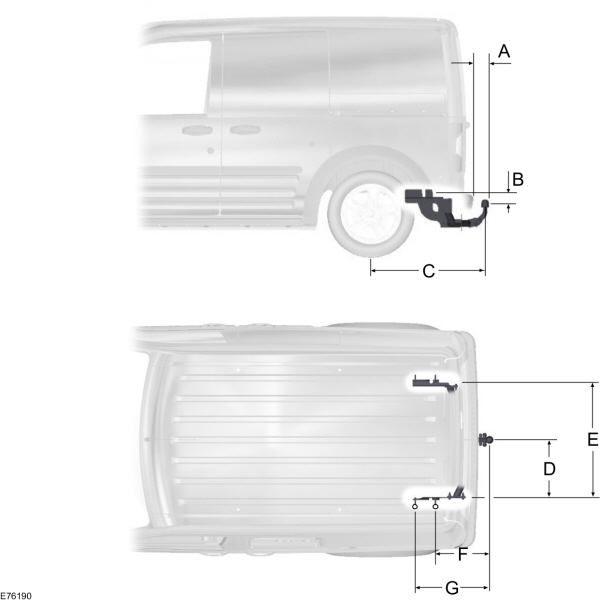

Rozměry tažného zařízení
ANárazník - střed kulového kloubuMin 90 (3,5)B
Připojovací bod - střed kulového kloubu91,1 (3,6)C
Střed kola – střed kulového kloubu834 (32,8)D
Střed kulového kloubu – podélník rámu460 (18,1)E
Vnější strana bočního členu920 (36,2)F
Střed kulového kloubu - střed 1. upevňovacího bodu413,3 (16,3)G
Střed kulového kloubu - střed 2. upevňovacího bodu566,3 (22,3)
Všechny rozměry odpovídají tažnému zařízení oficiálně dodávanému firmou Ford.
