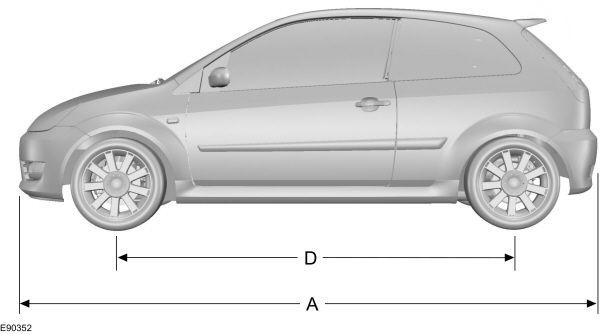

Rozměry vozidla
3dveřové

A

Maximální délka
3918 - 3924 (154,3 - 154,5)B

Celková šířka včetně vnějších zrcátek
1907/1912
1 (75.1/75.3
1)C

Celková výška při provozní hmotnosti dle EU
1429 - 1468 (56,3 - 57,8)D

Rozvor
2486 (97,9)E

Rozchod předních kol
1464 - 1477 (57,6 - 58,1)E

Rozchod zadních kol
1434 - 1444 (56,5 - 56,9)
1Vozidla s elektrickými vnějšími zpětnými zrcátky

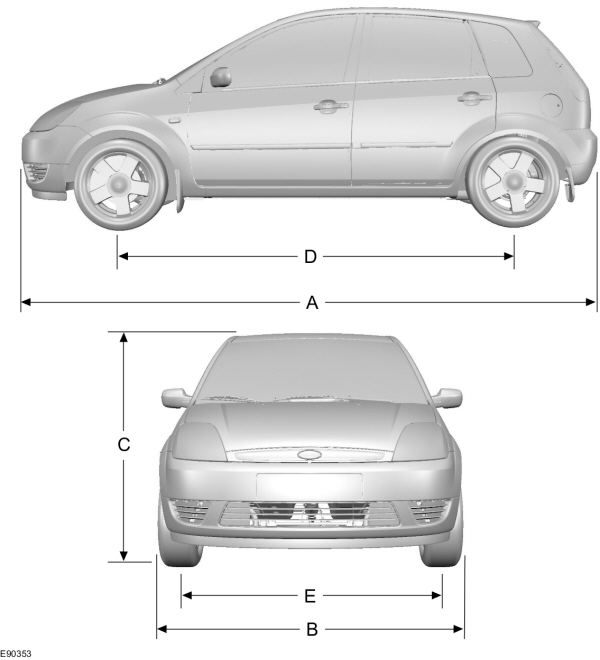

5dveřové

A

Maximální délka
3918 - 3924 (154,3 - 154,5)B

Celková šířka včetně vnějších zrcátek
1907/1912
1 (75.1/75.3
1)C

Celková výška při provozní hmotnosti dle EU
1432 - 1464 (56,4 - 57,6)D

Rozvor
2486 (97,9)E

Rozchod předních kol
1464 - 1474 (57,6 - 58)E

Rozchod zadních kol
1434 - 1444 (56,5 - 56,9)
1Vozidla s elektrickými vnějšími zpětnými zrcátky
Van

A

Maximální délka
3918 (154,3)B

Celková šířka včetně vnějších zrcátek
1907/1912
1 (75,1/75,3
1)C

Celková výška při provozní hmotnosti dle EU
1434 - 1468 (56,5 - 57,8)D

Rozvor
2486 (97,9)E

Rozchod předních kol
1464 - 1474 (57,6 - 58)E

Rozchod zadních kol
1434 - 1444 (56,5 - 56,9)
1Vozidla s elektrickými vnějšími zpětnými zrcátky

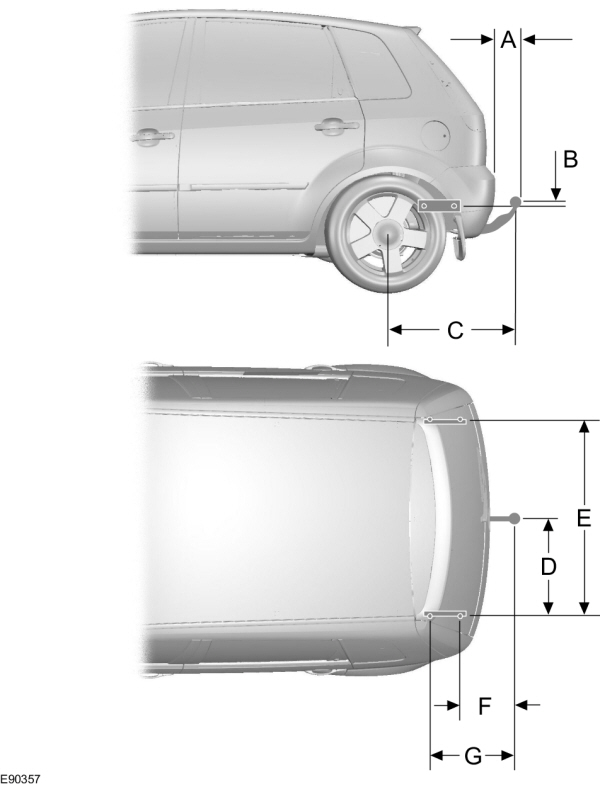

Rozměry tažného zařízení

A

Nárazník – konec koule tažného zařízení
115 (4,5)B

Připojovací bod - střed koule tažného zařízení
5 (0,2)C

Střed kola - střed koule tažného zařízení
749 (29,5)D

Střed koule tažného zařízení - podélník rámu
507 (20)E

Vnitřní strana podélníku rámu
1014 (39,9)F

Střed koule tažného zařízení - střed 1. bodu upevnění
317 (12,5)G

Střed koule tažného zařízení - střed 2. bodu upevnění
603 (23,7)
