POZOR:
Vypněte světla i zapalování.
POZOR:
Před demontáží žárovky ji nechte vychladnout. |
Poznámka:
Pokud je vozidlo vybaveno klimatizací, doporučujeme vám svěřit výměnu žárovek opravci. Některé žárovky jsou těžko přístupné.
Poznámka:
Pro výměnu žárovek světlometu, žárovky boční svítilny nebo žárovky předního ukazatele směru je nutné demontovat celý světlomet.
Poznámka:
Následující pokyny popisují demontáž žárovek. Náhradní žárovky nasazujte v obráceném pořadí kroků, není-li uvedeno jinak.

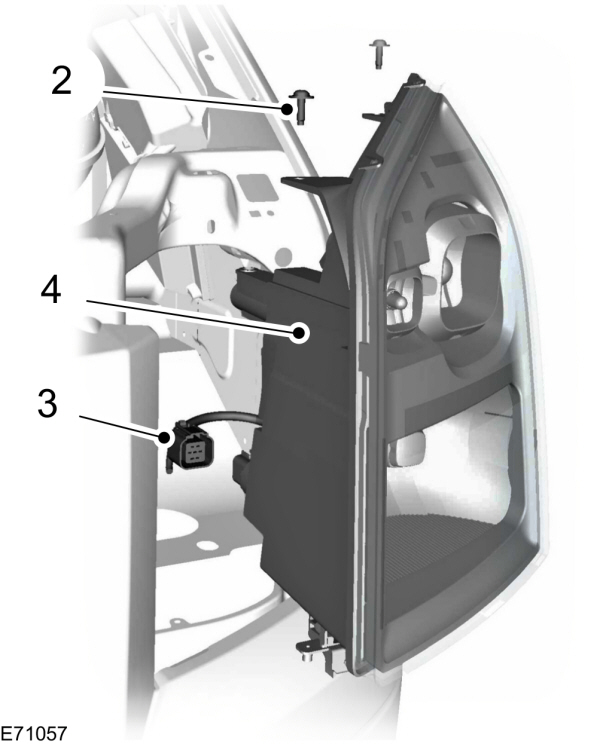

Demontáž světlometu
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71057_EUR&t=JPG)
- Otevřete kapotu. Viz
Údržba.
- Demontujte šrouby.
- Odpojte elektrický konektor.
- Demontujte světlomet.

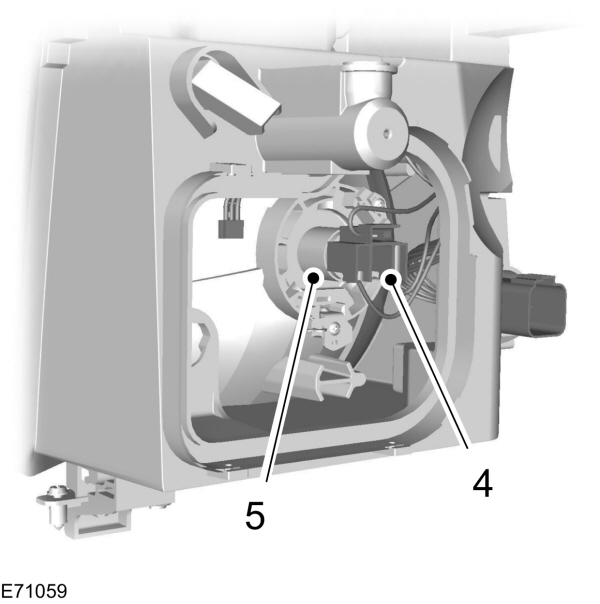

Dálkové a tlumené světlo světlometů
UPOZORNĚNÍ:
Nedotýkejte se skla žárovky. |

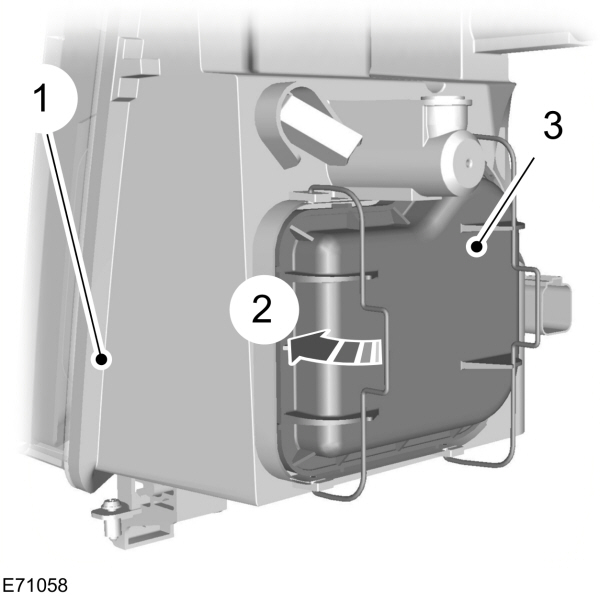

![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71058_EUR&t=JPG)
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71059_EUR&t=JPG)
- Demontujte světlomet.
- Uvolněte spony.
- Sejměte kryt.
- Odpojte elektrický konektor.
- Uvolněte sponu a vyjměte žárovku.

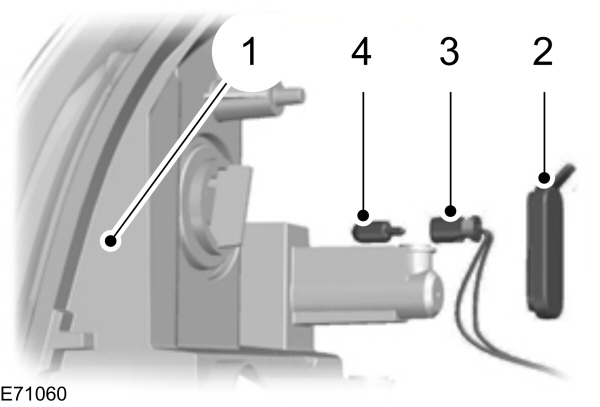

Boční svítilny
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71060_EUR&t=JPG)
- Demontujte světlomet.
- Sejměte kryt.
- Vyjměte žárovku a držák žárovky.
- Vyměňte žárovku.

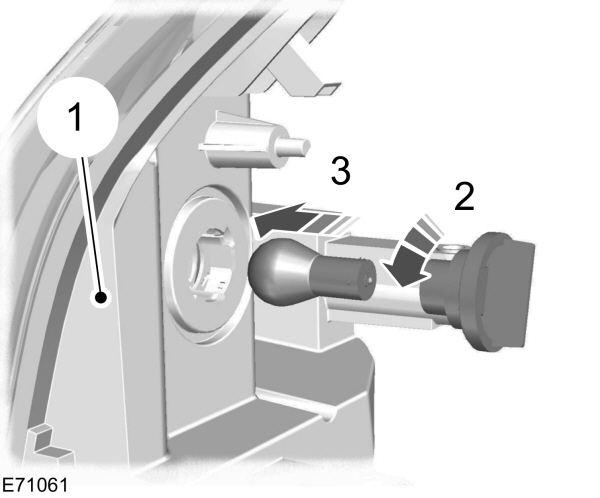

Přední směrová světla
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71061_EUR&t=JPG)
- Demontujte světlomet.
- Otočte držákem žárovky proti směru hodinových ručiček a vyjměte jej.
- Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji.
Přední mlhové světlomety
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71062_EUR&t=JPG)
Poznámka:
Žárovku od držáku žárovky nelze oddělit.
- Odpojte elektrický konektor.
- Otočte držákem žárovky proti směru hodinových ručiček a vyjměte jej.

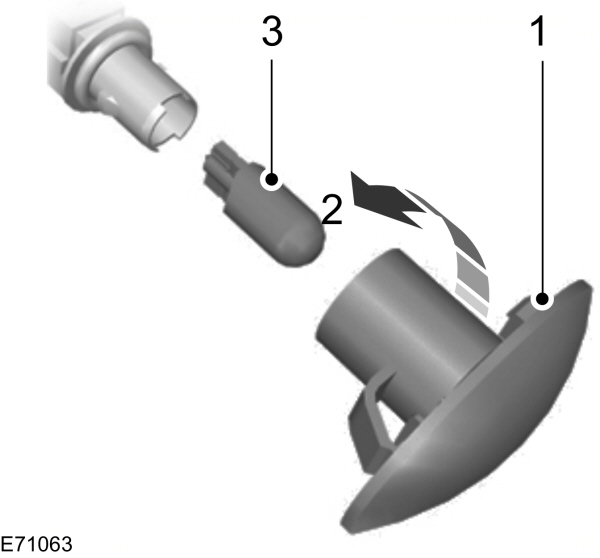

Boční ukazatele směru
Typ 1
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71063_EUR&t=JPG)
- Opatrně demontujte boční ukazatel.
- Podržte držák žárovky, otočte tělesem proti směru hodinových ručiček a vyjměte jej.
- Vyměňte žárovku.
Typ 2

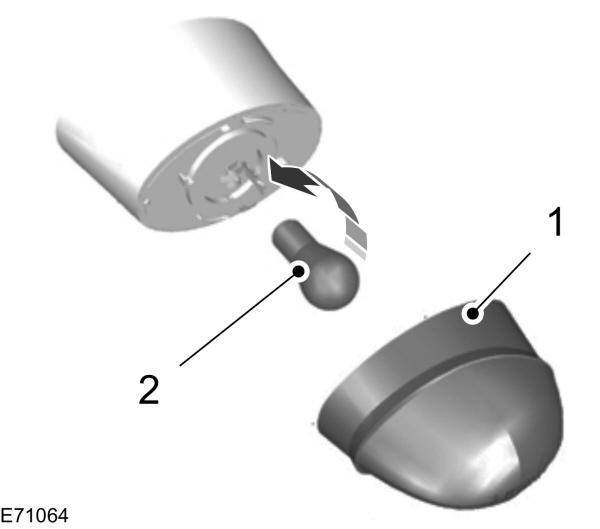

![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71064_EUR&t=JPG)
- Otočte čočkou ve směru hodinových ručiček a vyjměte ji.
- Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji.

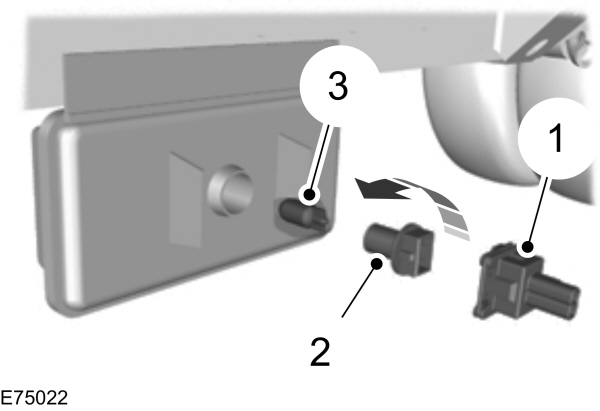

Boční svítilny
Podvozek s kabinou a valník s prodlouženým rámem
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E75022_EUR&t=JPG)
- Odpojte elektrický konektor.
- Otočte držákem žárovky proti směru hodinových ručiček a vyjměte jej.
- Vyměňte žárovku.
Jumbo Van

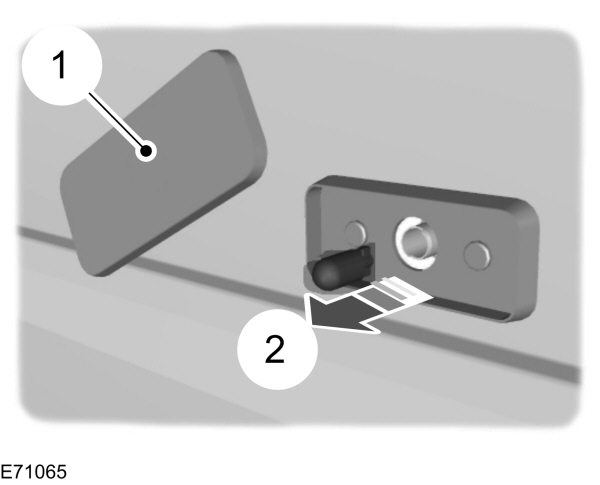

![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71065_EUR&t=JPG)
- Otočte čočkou libovolným směrem a vyjměte ji.
- Vyměňte žárovku.

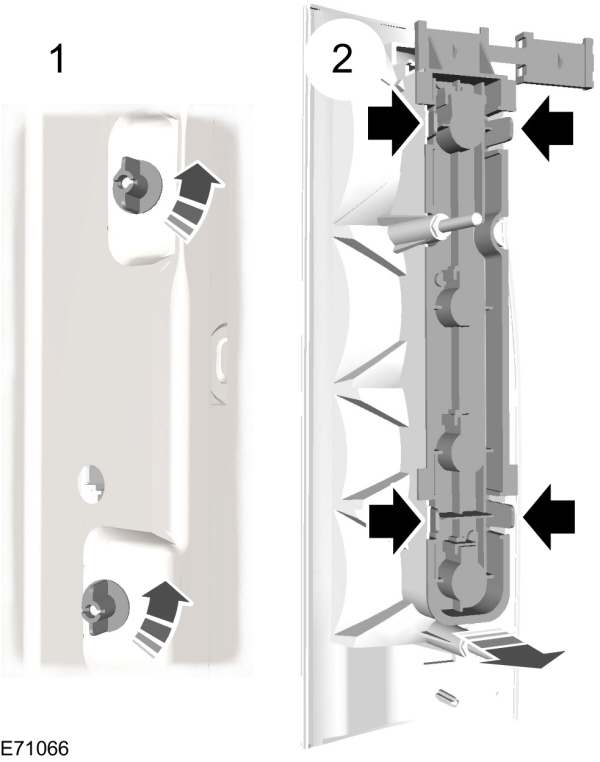

Zadní skupinové svítilny
Bus a Kombi
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71066_EUR&t=JPG)
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71067_EUR&t=JPG)

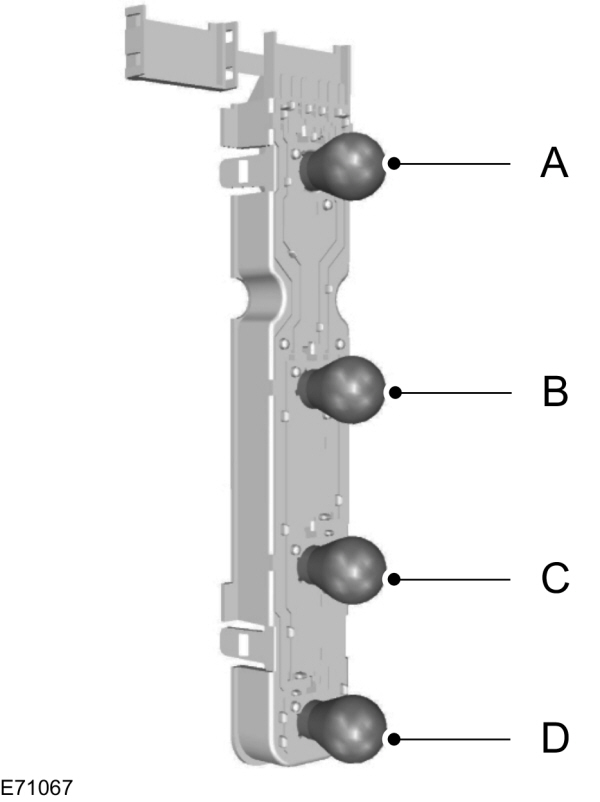

A Koncová a brzdová svítilna B Směrové světlo C Zpětný světlomet D Svítilna do mlhy
|
- Demontujte křídlové matice.
- Demontujte zadní svítilnu a uvolněte držák žárovky.
- Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji.
Podvozek s kabinou a valník
Typ 1

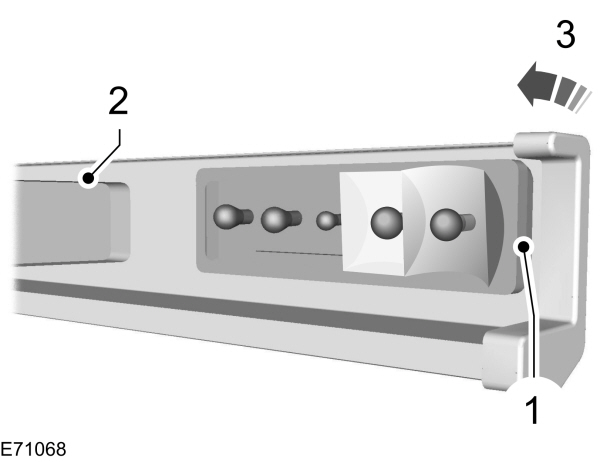

![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71068_EUR&t=JPG)
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71069_EUR&t=JPG)

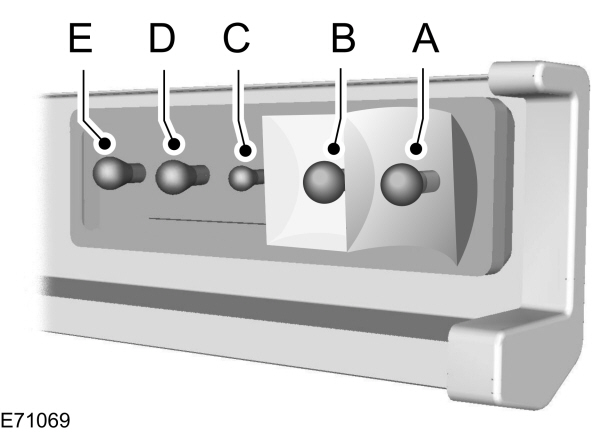

A Směrové světlo B Brzdová svítilna C Koncová svítilna D Zpětný světlomet E Svítilna do mlhy
|
- Uvolněte upevňovací sponu a odsuňte plastový rám ke straně.
- Vyjměte čočku.
- Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji.

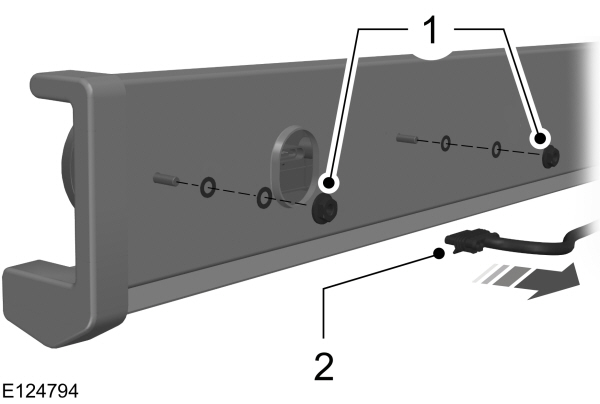

Typ 2
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E124794_EUR&t=JPG)

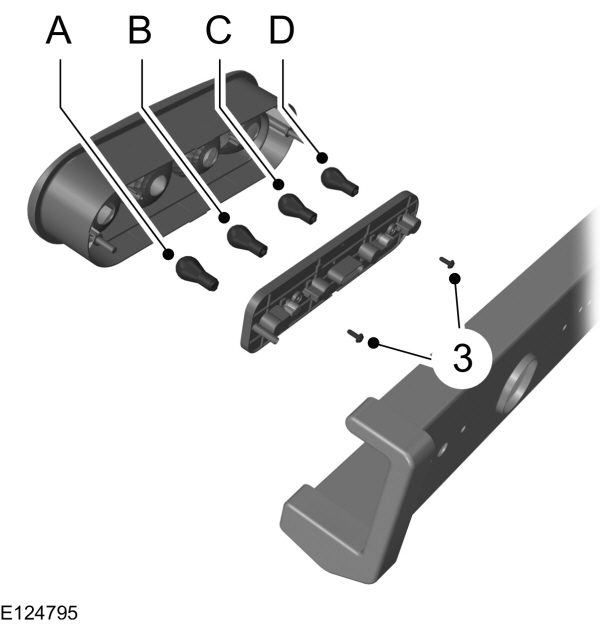

![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E124795_EUR&t=JPG)
A Koncová a brzdová svítilna B Kontrolka ukazatele směru C Zpětný světlomet D Svítilna do mlhy
|
- Demontujte matici.
- Odpojte elektrický konektor.
- Odšroubujte šroub.
Zadní boční svítilny
Valník

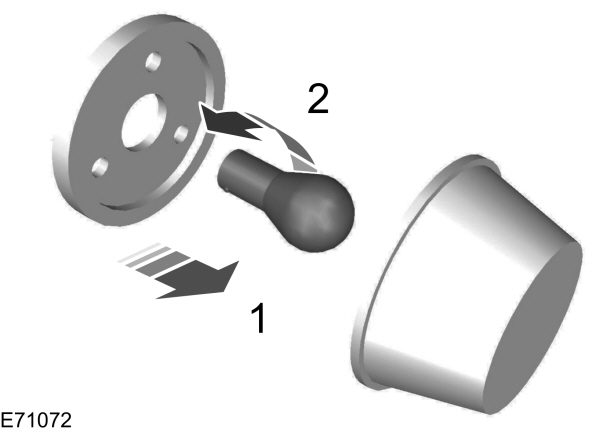

![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71072_EUR&t=JPG)
- Opatrně vypáčte čočku z držáku.
- Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji.

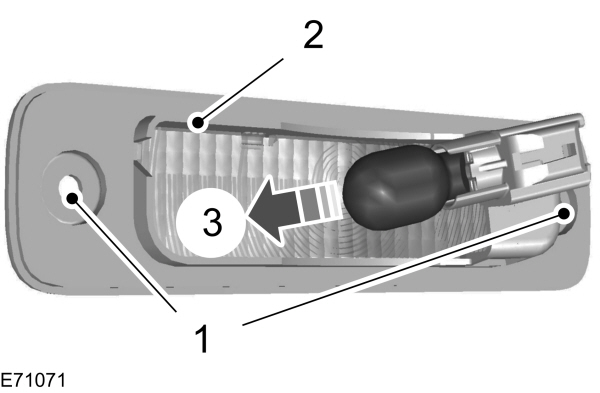

Třetí brzdové světlo
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71071_EUR&t=JPG)
- Demontujte šrouby.
- Demontujte svítilnu.
- Vyměňte žárovku.
Střešní obrysové svítilny

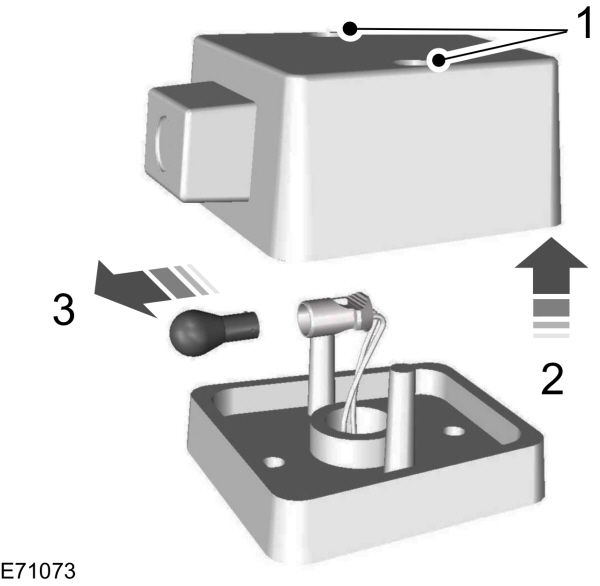

![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71073_EUR&t=JPG)
- Demontujte šrouby.
- Vyjměte čočku.
- Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji.
Osvětlení registrační značky
Vozidla s dvojitými zadními dveřmi
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71074_EUR&t=JPG)
- Vyjměte čočku.
- Vyměňte žárovku.
Vozidla se zadními výklopnými dveřmi
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71075_EUR&t=JPG)
- Otevřete čočku.
- Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji.

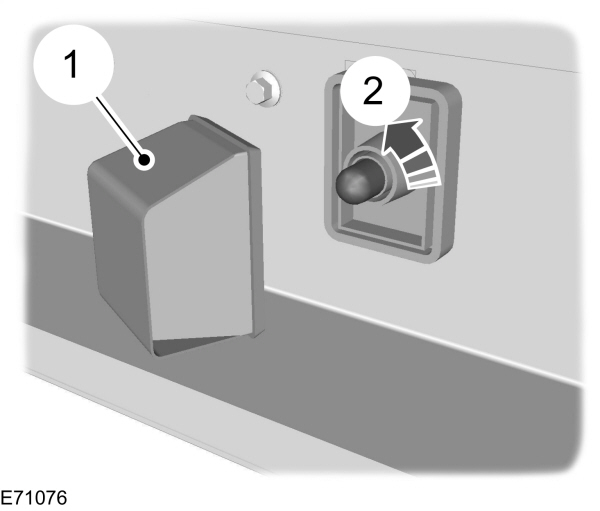

Valník
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71076_EUR&t=JPG)
- Vyjměte čočku.
- Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji.

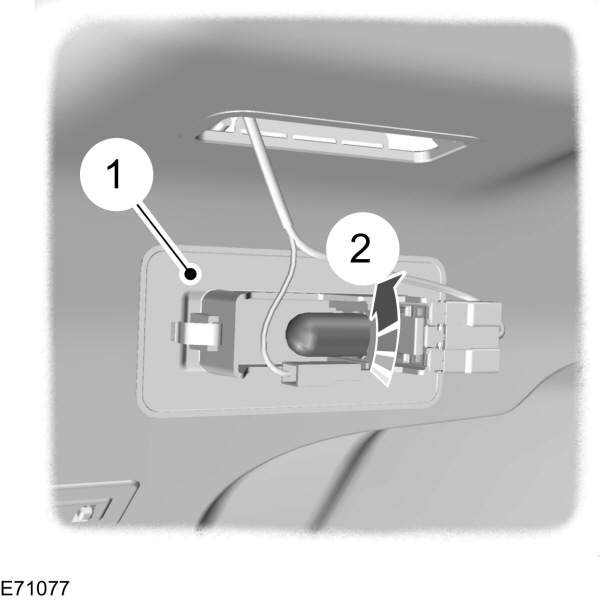

Přední svítilna osvětlení interiéru
Vozidla bez snímačů interiéru
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71077_EUR&t=JPG)
- Opatrně vypačte svítilnu.
- Jemně zatlačte žárovku do držáku žárovky, otočte ji proti směru hodinových ručiček a vyjměte ji.
Vozidla se snímači interiéru
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E73091_EUR&t=JPG)
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E73092_EUR&t=JPG)
- Opatrně vypačte svítilnu.
- Vyjměte čočku.
- Vyměňte žárovku.
Zadní svítilna osvětlení interiéru

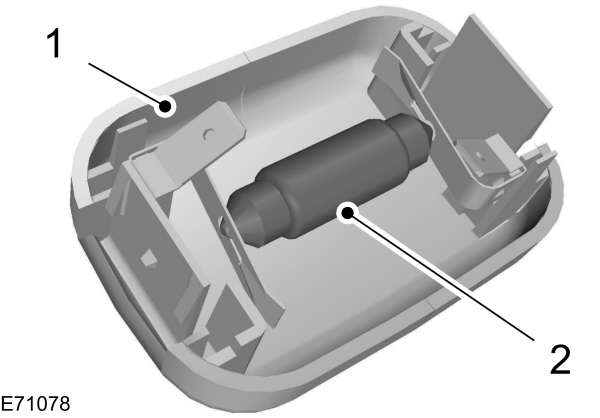

![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71078_EUR&t=JPG)
- Opatrně vypačte svítilnu.
- Vyměňte žárovku.
Přední čtecí svítilny
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E73938_EUR&t=JPG)
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E73939_EUR&t=JPG)
- Opatrně vypačte svítilnu.
- Otočte držákem žárovky proti směru hodinových ručiček a vyjměte jej.
- Vyměňte žárovku.

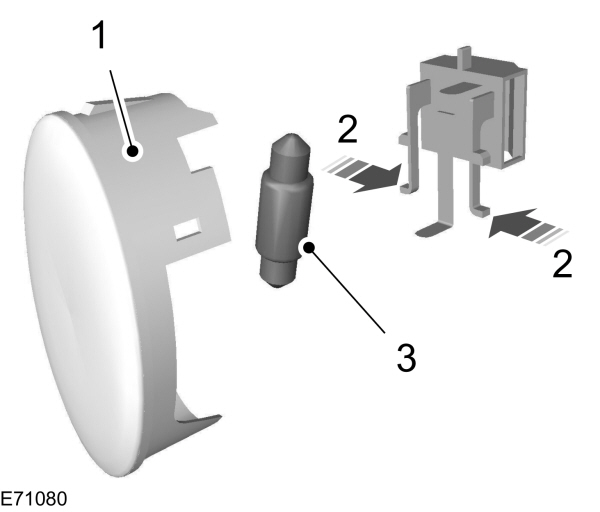

Osvětlení schodu
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E71080_EUR&t=JPG)
- Opatrně vypačte svítilnu.
- Vyjměte držák žárovky.
- Vyměňte žárovku.
