Tabulka s technickými údaji pojistek

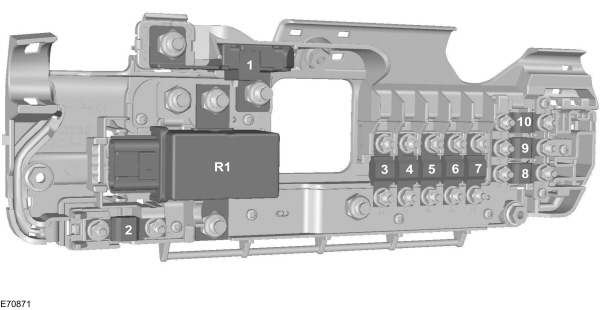

Předpojistková skříň
| Pojistka | Hodnota (A) | Barva | Jištěné obvody |
|---|---|---|---|
| 1 | 350 | Šedá | Startér a alternátor |
| 2 | 60 | Žlutá | Napájení rozvodné skříňky před spolujezdcem – souvisí se spouštěním / rozvodná skříňka KL15 před spolujezdcem pro systém start/stop. |
| 3 | 100 | Modrá | Napájení rozvodné skříňky motoru - nesouvisí s nastartováním |
| 4 | 40 | Zelená | Vyhřívané čelní sklo, pravá strana |
| 5 | 100 | Modrá | Napájení skříňky standardních relé - nesouvisí s nastartováním |
| 6 | 40 | Zelená | Vyhřívané čelní sklo, levá strana |
| 7 | 60 | Žlutá | Napájení rozvodné skříňky spolujezdce - nesouvisí s nastartováním |
| 8 | 60 | Žlutá | Zákaznický přípojný bod |
| 9 | 60 | Žlutá | Zákaznický přípojný bod |
| 10 | 60 | Žlutá | Zákaznický přípojný bod |
| Relé | Spínací obvody |
|---|---|
| R1 | Odpojovací spínač druhého akumulátoru |

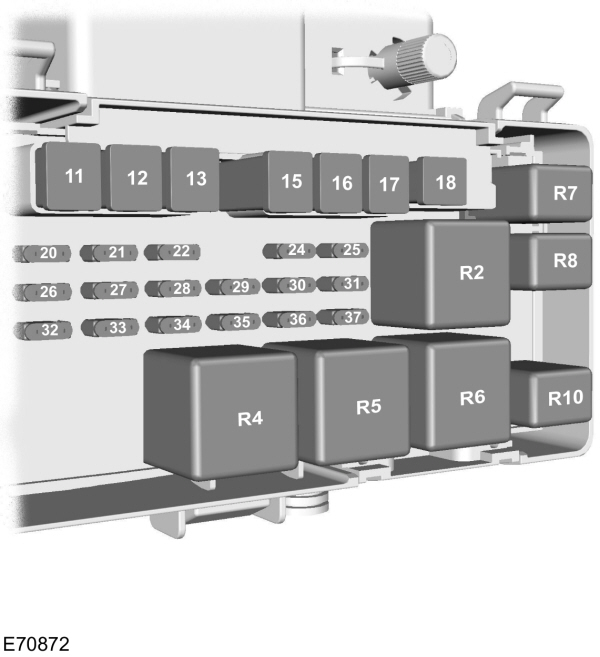

Rozvodná skříňka motoru
| Pojistka | Hodnota (A) | Barva | Jištěné obvody |
|---|---|---|---|
| 11 | 60 | Žlutá | Ventilátor chlazení motoru |
| 12 | 30 | Růžová | Napájení tažného zařízení a modulu tažného zařízení (KL30) |
| 13 | 40 | Zelená | Čerpadlo ABS a ESP |
| 14 | - | - | Nepoužito |
| 15 | 60 | Žlutá | Žhavicí svíčky |
| 16 | 60 | Žlutá | Relé zapalování (KL15 #3 |
| 17 | 30 | Růžová | Umožnění běhu startéru |
| 18 | 40 | Zelená | Přívod od zapalování (KL15) k rozvodné skříňce před spolujezdcem (vozidla bez systému start/stop) |
| 18 | - | - | Nepoužívá se (vozidla se systémem start/stop) |
| 19 | - | - | Nepoužito |
| 20 | 10 | Červená | Napájení ABS, ESP, snímače úhlu natočení volantu a snímače YAW (KL30) |
| 21 | 25 | Přírodní | Ventily ABS a ESP a řídicí jednotka |
| 22 | - | - | Nepoužito |
| 23 | - | - | Nepoužito |
| 24 | 5 | Žlutohnědá | Palivové čerpadlo (vozidla bez nezávislého topení) |
| 24 | 20 | Žlutá | Palivové čerpadlo (vozidla s nezávislým topením) |
| 25 | - | - | Nepoužito |
| 26 | 15 | Modrá | Napájení PCM |
| 27 | 5 | Žlutohnědá | Palivové čerpadlo (vozidla s nezávislým topením) |
| 28 | 5 | Žlutohnědá | Snímač T-MAF |
| 29 | 5 | Žlutohnědá | Sledování žhavicí svíčky zplynovače |
| 30 | 7,5 | Ultrazvukové čištění ventilů | |
| 31 | 15 | Modrá | Čerpadlo VAP/UEGO |
| 32 | 20 | Žlutá | Žhavicí svíčka zplynovače |
| 33 | 10 | Červená | Zpětné světlomety |
| 34 | 20 | Žlutá | Napájení tažného zařízení KL15 |
| 35 | - | - | Nepoužito |
| 36 | 10 | Červená | Spojka klimatizace |
| 37 | - | - | Nepoužito |
| Relé | Spínací obvody |
|---|---|
| R2 | Žhavicí svíčky |
| R3 | Tažné zařízení (KL 15) |
| R4 | Umožnění běhu startéru |
| R5 | Přívod napájení (KL15 #4) |
| R6 | Přívod napájení (KL15 #3) |
| R7 | Čerpadlo paliva |
| R8 | Žhavicí svíčka zplynovače |
| R9 | Nepoužito |
| R10 | Elektromagnetická spojka klimatizace |

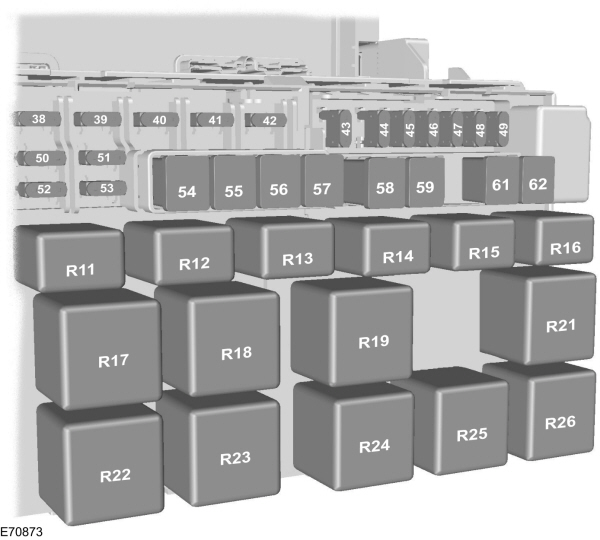

Skříňka standardních relé
| Pojistka | Hodnota (A) | Barva | Jištěné obvody |
|---|---|---|---|
| 38 | 20 | Žlutá | Stěrač zadního okna |
| 39 | 10 | Červená | Přední a zadní ovládání klimatizace |
| 40 | 5 | Žlutohnědá | Nepoužito |
| 41 | 5 | Žlutohnědá | Tachograf |
| 42 | 5 | Žlutohnědá | Upravování sklonu světlometů, hlavní spínač světel (KL15) |
| 43 | 20 | Žlutá | Vyhřívaná přední sedadla |
| 44 | 20 | Žlutá | Houkačka |
| 45 | 20 | Žlutá | Připojení vnějšího zdroje napětí vpředu |
| 46 | 10 | Červená | Vyhřívaná zrcátka na dveřích, je-li namontováno CAT 1 |
| 47 | 20 | Žlutá | Zapalovač |
| 48 | 5 | Žlutohnědá | Napájení cívek relé, elektricky ovládaná zrcátka |
| 49 | 20 | Žlutá | Připojení vnějšího zdroje napětí vzadu |
| 50 | 10 | Červená | Dálkové světlo, levá strana |
| 51 | 10 | Červená | Dálkové světlo, pravá strana |
| 52 | 10 | Červená | Tlumené světlo, levá strana |
| 53 | 10 | Červená | Tlumené světlo, pravá strana |
| 54 | 30 | Růžová | Předpojistka pro klopená světla, dálková světla, denní osvětlení, tachograf a ventilátor přihřívacího topení na palivo |
| 55 | 40 | Zelená | Motor ventilátoru topení |
| 56 | 20 | Žlutá | Elektricky ovládaná okna |
| 57 | 30 | Růžová | Motor ventilátoru zadního topení |
| 58 | 30 | Růžová | Motor předních stěračů |
| 59 | 30 | Růžová | Vyhřívané zadní okno, vyhřívaná zrcátka na dveřích |
| 60 | - | - | Nepoužito |
| 61 | 60 | Žlutá | Relé zapalování (KL15 #1) |
| 62 | 60 | Žlutá | Relé zapalování (KL15 #2) |
| Relé | Spínací obvody |
|---|---|
| R11 | Světlomety - klopená světla |
| R12 | Vyhřívaná zrcátka na dveřích (je-li namontováno poplašné zařízení CAT 1), elektrická zásuvka (není-li namontováno poplašné zařízení CAT 1) |
| R13 | Světlomety - dálková světla |
| R14 | Houkačka |
| R15 | Denní jízdní osvětlení |
| R16 | Programovatelné přídavné topení na palivo |
| R17 | Vyhřívaná zadní okna a vyhřívaná zrcátka na dveřích (nebo levé zadní vyhřívané okno, je-li namontováno poplašné zařízení CAT 1) |
| R18 | Pravé zadní vyhřívané okno, je-li namontováno poplašné zařízení CAT 1 |
| R19 | Přívod napájení (KL15 #2) |
| R20 | PJB KL15 (pouze vozidla se systémem start/stop) |
| R21 | Přívod napájení (KL15 #1) |
| R22 | Pravá strana vyhřívaného čelního skla |
| R23 | Pomalá a rychlá funkce předních stěračů |
| R24 | Stěrač zadního okna |
| R25 | Funkce zapnutí a vypnutí stěračů |
| R26 | Levá strana vyhřívaného čelního skla |

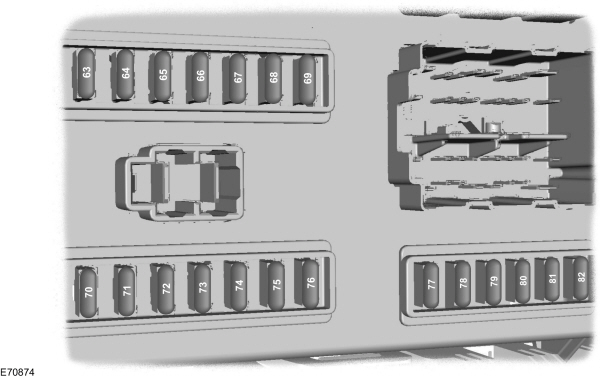

Rozvodná skříňka spolujezdce
| Pojistka | Hodnota (A) | Barva | Jištěné obvody |
|---|---|---|---|
| 63 | 5 | Žlutohnědá | Zadní parkovací asistent, snímač deště |
| 64 | 2 | Šedá | Snímač polohy pedálu plynu |
| 65 | 15 | Modrá | Spínač brzdových světel |
| 66 | 5 | Žlutohnědá | Panel přístrojů, napájení PATS, tachograf, spínač osvětlení panelu přístrojů |
| 67 | 15 | Modrá | Čerpadlo ostřikovače |
| 68 | 10 | Červená | Řídicí modul zádržného systému |
| 69 | 20 | Žlutá | Spínač vnějšího osvětlení (KL15) |
| 70 | 20 | Žlutá | Siréna s vestavěnou baterií |
| 71 | 5 | Žlutohnědá | Spínač vnějšího osvětlení (KL30) |
| 72 | 10 | Červená | Napájení šetřiče baterie, OBDII (KL30) |
| 73 | 15 | Modrá | Rádio, navigační jednotka a napájení telefonu |
| 74 | 5 | Žlutohnědá | Panel přístrojů, časovač přihřívacího topení na palivo, napájení bezklíčového dálkového ovládání, vnitřní snímač pohybu (KL30) |
| 75 | 7,5 | Hnědá | Boční svítilny na pravé straně |
| 76 | 7,5 | Hnědá | Boční svítilny na levé straně |
| 77 | 5 | Žlutohnědá | Napájení spínače zapalování, napájení cívek odpojovače autobaterie |
| 78 | 15 | Modrá | Centrální zamykání |
| 79 | 7,5 | Hnědá | Osvětlení registrační značky, boční svítilny |
| 80 | 15 | Modrá | Přední světlomety do mlhy |
| 81 | 10 | Červená | Koncová světla do mlhy |
| 82 | 3 | Fialová | Přívod napětí od zapalování k audio soustavě a panelu přístrojů |
Pojistky přídavných zařízení
| Pojistka | Hodnota (A) | Barva | Jištěné obvody | Umístění |
|---|---|---|---|---|
| 83 | 10 | Červená | Tažné zařízení | Prostor pro nohy vlevo |
| 84 | 7,5 | Hnědá | Snímání žhavicí svíčky filtru DPF | Pod rozvodnou skříňkou v motorovém prostoru |
