Technická data
Rozměry vozidla
Krátký rozvor
| Rozměry | Rozměr v mm (palcích) |
|---|---|
| Celková délka - bez zadního stupátka (Van a Kombi) | 4863 (191,5) |
| Celková délka (podvozek s kabinou a valník s korbou) | 5254 (206,9) |
| Celková délka se zadním stupátkem (Van a Kombi) | 4965 (195,5) |
| Celková délka s tažným zařízením (Van a Kombi) | 5070 (199,6) |
| Celková délka s tažným zařízením (podvozek s kabinou a valník s korbou) | 5254 (206,9) |
| Celková šířka bez zpětných zrcátek (Van a Kombi) | 1974 (77,7) |
| Celková šířka bez zpětných zrcátek (podvozek s kabinou a valník - úzká ložná plocha) | 1998 (78,6) |
| Celková šířka bez zpětných zrcátek (podvozek s kabinou a valník - široká ložná plocha) | 2198 (86,5) |
| Celková výška - nízká střecha (Van a Kombi) | 1997 - 2089 (78,6 - 82,2) |
| Celková výška - nízká střecha (podvozek s kabinou a valník) | 1956 - 2042 (77 - 80,4) |
| Celková výška - středně vysoká střecha (Van a Kombi) | 2313 - 2405 (91,1 - 94,7) |
| Rozvor (Van a Kombi) | 2933 (115,5) |
| Rozvor (podvozek s kabinou a valník) | 3137 (123,5) |
| Rozchod předních kol | 1737 - 1757 (68,4 - 69,2) |
| Rozchod zadních kol | 1642 - 1720 (64,6 - 67,7) |
Střední rozvor
| Rozměry | Rozměr v mm (palcích) |
|---|---|
| Celková délka - středně vysoká střecha (Van a Kombi) | 5230 (205,9) |
| Celková délka bez zadního stupátka (podvozek s jednoduchou kabinou a valník s korbou) | 5704 (224,6) |
| Celková délka bez zadního stupátka (podvozek s dvojitou kabinou a valník s korbou) | 5721 (225,2) |
| Celková délka se zadním stupátkem (Van a Kombi) | 5332 (209,9) |
| Celková délka s tažným zařízením (Van a Kombi) | 5373 (211,5) |
| Celková délka s tažným zařízením (podvozek s jednoduchou kabinou a valník bez korby) | 5481 (215,8) |
| Celková délka s tažným zařízením (podvozek s dvojitou kabinou a valník s korbou) | 5721 (225,2) |
| Celková délka s tažným zařízením (podvozek s jednoduchou kabinou a valník s korbou) | 5704 (224,6) |
| Celková šířka bez vnějších zpětných zrcátek (Van a Kombi) – jednoduchá zadní kola | 1974 (77,7) |
| Celková šířka bez vnějších zpětných zrcátek (Van a Kombi) – dvojitá zadní kola | 2084 (82) |
| Celková šířka bez zpětných zrcátek (podvozek s kabinou a valník - úzká ložná plocha) | 1998 (78,6) |
| Celková šířka bez zpětných zrcátek (podvozek s kabinou a valník - široká ložná plocha) | 2198 (86,5) |
| Celková výška - nízká střecha (Van a Kombi) | 1944 - 2069 (76,5 - 81,5) |
| Celková výška - nízká střecha (podvozek s jednoduchou kabinou a valník) | 1948 - 2057 (76,7 - 81) |
| Celková výška - nízká střecha (podvozek s dvojitou kabinou a valník) | 2031 - 2069 (80 - 81,5) |
| Celková výška - středně vysoká střecha (Van a Kombi) | 2302 - 2390 (90,6 - 94,1) |
| Celková výška - nejvyšší střecha (Van a Kombi) | 2532 - 2616 (99,7 - 103) |
| Rozvor (Van a Kombi) | 3300 (129,9) |
| Rozvor (podvozek s kabinou a valník) | 3504 (138) |
| Rozchod předních kol | 1737 - 1761 (68,4 - 69,3) |
| Rozchod zadních kol (všechny modely s jednoduchými zadními koly) | 1710 - 1734 (67,3 - 68,3) |
| Rozchod zadních kol (podvozek s kabinou a valník – dvojitá zadní kola) | 1642 (64,6) |
Dlouhý rozvor
| Rozměry | Rozměr v mm (palcích) |
|---|---|
| Celková délka - středně vysoká střecha (Van a Kombi) | 5751 (226,4) |
| Celková délka - nejvyšší střecha (Van a Kombi) | 5751 (226,4) |
| Celková délka - nejvyšší střecha (Van a Kombi s prodlouženým rámem) | 6474 (254,9) |
| Celková délka (podvozek s jednoduchou kabinou a valník s korbou) | 6175 (243,1) |
| Maximální délka (podvozek s dvouřadou kabinou a valník s korbou) | 6142 (241,8) |
| Celková délka se zadním stupátkem (Van a Kombi) | 5782 - 6505 (227,6 - 256,1) |
| Celková délka se zadním stupátkem (Van a Kombi s prodlouženým rámem) | 6576 (258,9) |
| Celková délka se zadním stupátkem (podvozek s jednoduchou kabinou s prodlouženým rámem s valníkem) | 6675 (262,8) |
| Celková délka se zadním stupátkem (podvozek s dvojitou kabinou s prodlouženým rámem s valníkem) | 6592 (259,5) |
| Celková délka s tažným zařízením (Van a Kombi) | 5798 (228,3) |
| Maximální délka s tažným zařízením (Van a Kombi s prodlouženým rámem) | 6522 (256,8) |
| Celková délka s tažným zařízením (podvozek s kabinou a valník s korbou) | 6175 (240,5) |
| Celková délka s tažným zařízením (podvozek s kabinou a valník s korbou), prodloužený rám | 6675 (260,2) |
| Celková šířka bez zpětných zrcátek (Van a Kombi, jednoduchá zadní kola) | 1974 (77,7) |
| Celková šířka bez zpětných zrcátek (Van a Kombi, jednoduchá zadní kola, s magnetickým držením dveří) | 1999 (78,7) |
| Celková šířka bez zpětných zrcátek (Van a Kombi, dvojitá zadní kola) | 2084 (82) |
| Celková šířka bez zpětných zrcátek (podvozek s kabinou a valník - úzká ložná plocha) | 1998 (78,6) |
| Celková šířka bez zpětných zrcátek (podvozek s kabinou a valník - široká ložná plocha) | 2198 (86,5) |
| Celková výška - nízká střecha (podvozek s jednoduchou kabinou a valník) | 1972 - 2052 (77,6 - 80,8) |
| Celková výška - nízká střecha (podvozek s dvojitou kabinou a valník) | 2012 - 2055 (79,2 - 80,9) |
| Celková výška - středně vysoká střecha (Van a Kombi) | 2325 - 2402 (91,5 - 95,6) |
| Celková výška - středně vysoká střecha (Van a Kombi s prodlouženým rámem) | 2383 (93,8) |
| Celková výška - nejvyšší střecha (Van a Kombi s prodlouženým rámem) | 2608 - 2629 (102,7 - 103,5) |
| Celková výška - nejvyšší střecha (Van a Kombi) | 2543 - 2619 (100,1 - 103,1) |
| Celková výška - prodloužený rám (podvozek s jednoduchou kabinou) | 2012 - 2052 (79,2 - 80,8) |
| Celková výška - prodloužený rám (podvozek s dvojitou kabinou) | 2012 - 2055 (79,2 - 80,9) |
| Rozvor (Van a Kombi) | 3750 (147,6) |
| Rozvor (podvozek s kabinou a valník) | 3954 (155,7) |
| Rozchod předních kol | 1737 - 1757 (68,4 - 69,1) |
| Rozchod zadních kol (Van a Kombi) | 1710 - 1720 (67,3 - 67,7) |
| Rozchod zadních kol (podvozek s kabinou a valník – dvojitá zadní kola) | 1642 (64,6) |
Rozměry tažného zařízení

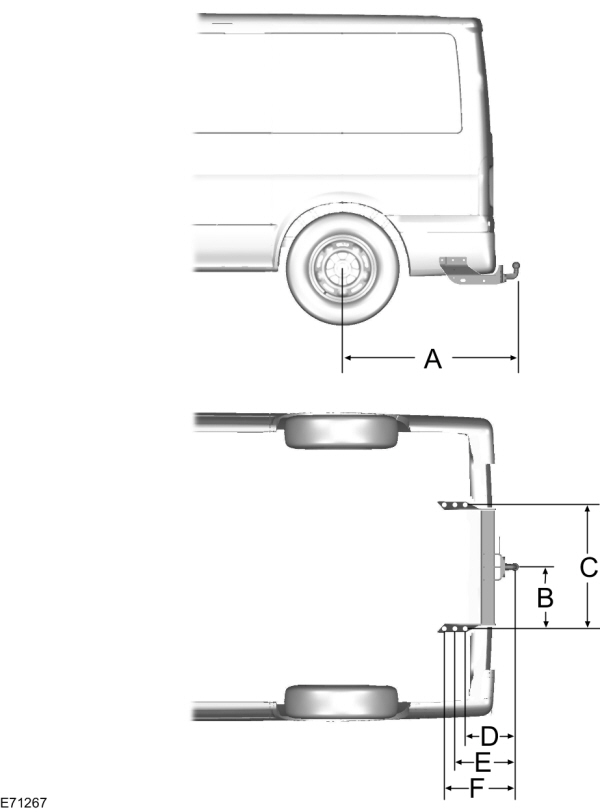

Van a Kombi
| Položka | Rozměry | Rozměr v mm (palcích) |
|---|---|---|
| A | Střed kola – konec kulové hlavice tažného zařízení (standardní rám) | 1140 (44,9) |
| A | Střed kola – konec kulové hlavice tažného zařízení (prodloužený rám) | 1863 (73,3) |
| B | Střed koule tažného zařízení – podélník rámu | 416 (16,4) |
| C | Vnitřní strana podélníku rámu | 832 (32,8) |
| D | Střed koule tažného zařízení - střed 1. bodu upevnění | 334 (13,1) |
| E | Střed koule tažného zařízení – střed 2. upevňovacího bodu | 403,5 (15,9) |
| F | Střed kulové hlavice tažného zařízení – střed 3. bodu upevnění | 473 (18,6) |

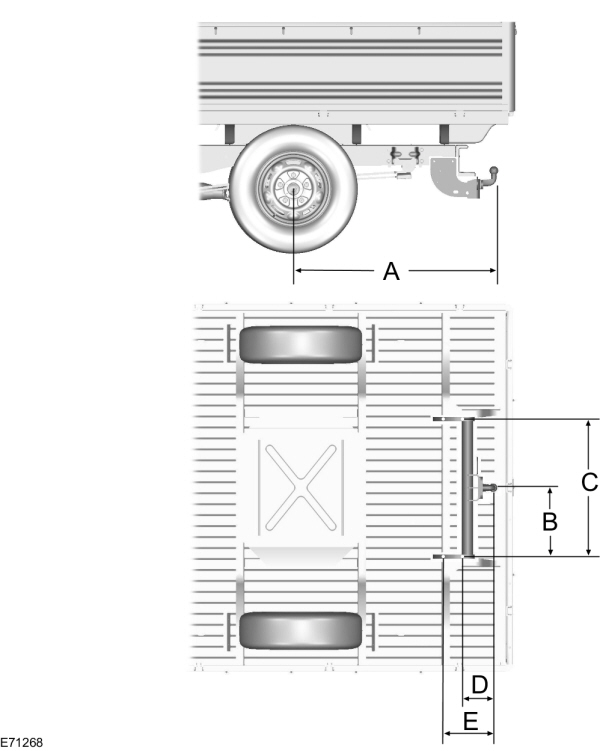

Podvozek s kabinou a valník
| Položka | Rozměry | Rozměr v mm (palcích) |
|---|---|---|
| A | Střed kola – konec kulové hlavice tažného zařízení (standardní rám) | 1180 (46,5) |
| A | Střed kola – konec kulové hlavice tažného zařízení (prodloužený rám) | 1562 (61,5) |
| B | Střed koule tažného zařízení – podélník rámu | 418 (16,5) |
| C | Vnitřní strana podélníku rámu | 836 (32,9) |
| D | Střed koule tažného zařízení - střed 1. bodu upevnění | 237 (9,3) |
| E | Střed koule tažného zařízení – střed 2. upevňovacího bodu | 343,5 (13,5) |
