Mříž pro oddělení prostoru pro psa
Poznámka:
Mezi mříží pro oddělení prostoru pro psa a sedadly před mříží ponechte mezeru alespoň 1 cm.
Poznámka:
Na sedadlech bezprostředně za mříží by neměli sedět cestující.
Poznámka:
Šrouby s rozetou upevňující mříž ke spodní tyči neutahujte příliš velkou silou. Ověřte, zda rám spodní tyče není ohnutý.
Montáž za přední sedadla

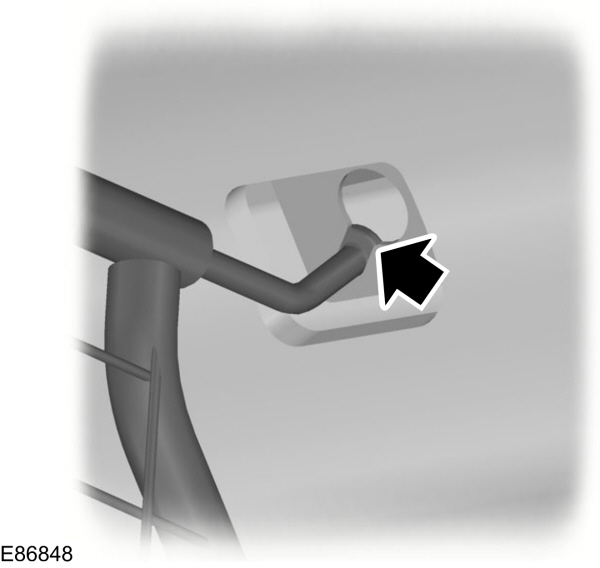

- Stlačte konce tyče na horní mříži směrem k sobě navzájem a vložte je do držáků na střeše. Zatlačte tyč směrem vpřed do zúžené části držáků.

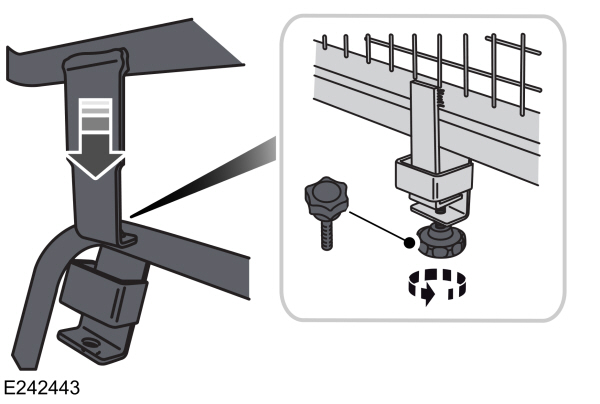

- Dodanými šrouby s rozetou upevněte držáky spodní mříže ke spodní mříži. Šrouby s rozetou nedotahujte.

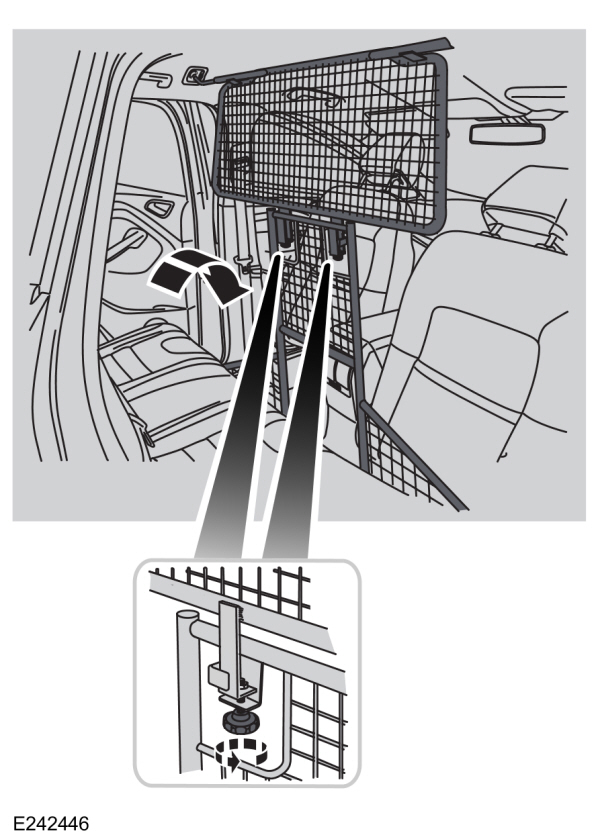

- Dodanými šrouby s rozetou upevněte horní mříž ke spodní mříži. Šrouby s rozetou nedotahujte.

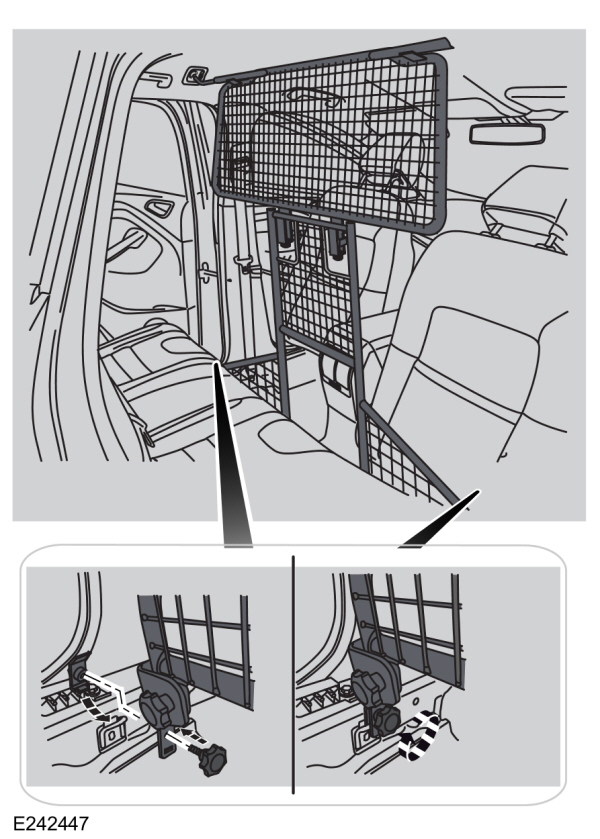

- Dodanými šrouby s rozetou a držákem upevněte spodní mříž ke spodním kotevním bodům. Šrouby s rozetou nedotahujte.

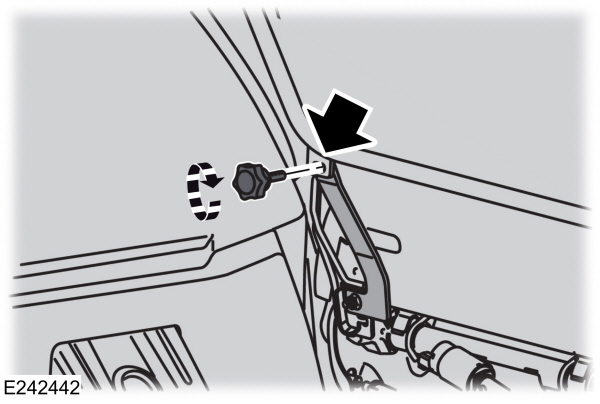

- Utáhněte šrouby s rozetou u spodních držáků mříže.
- Dotáhněte šrouby s rozetou u spodních kotevních bodů.
- Utáhněte zbývající šrouby s rozetou.
Demontáž proveďte v opačném pořadí.
Montáž za zadní sedadla

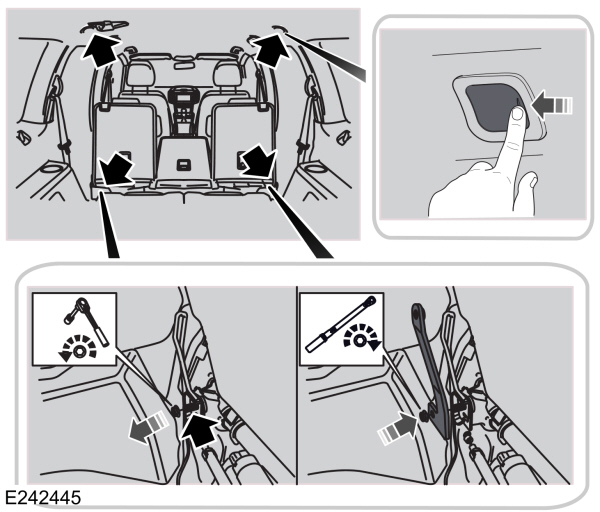

- Demontujte matice ze svorníků se závitem. Poté pomocí těchto svorníkům se závitem a matic upevněte držáky spodní tyče. Utáhněte matice momentem 47 Nm.
- Stlačte konce tyče na mříži směrem k sobě navzájem a vložte je do držáků na střeše. Zatlačte tyč směrem vpřed do zúžené části držáků.

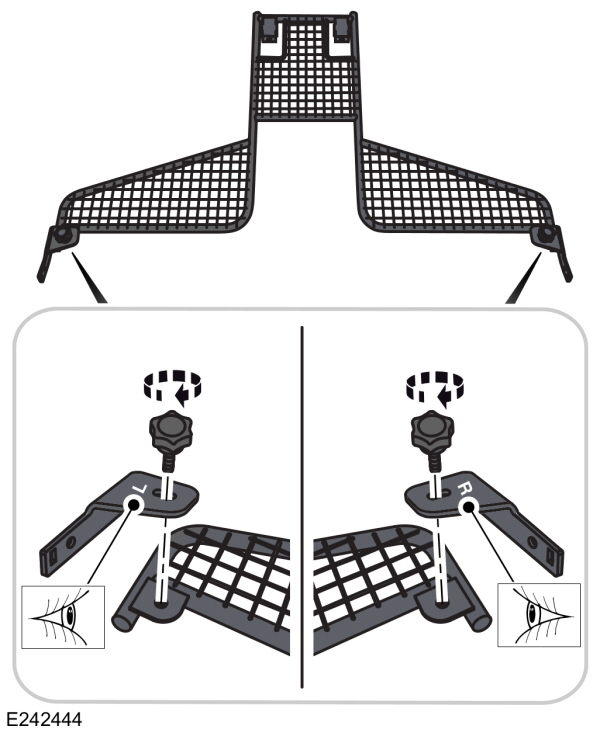

- Dodanými šrouby s rozetou upevněte mříž ke spodní tyči. Šrouby s rozetou nedotahujte.
- Šrouby s rozetou upevněte spodní tyč k podlahovým držákům. Utáhněte šrouby s rozetou.
- Utáhněte zbývající šrouby s rozetou.
Demontáž proveďte v opačném pořadí.
