POZOR:
Vypněte světla i zapalování. Nedodržíte-li tento pokyn, může dojít k vážnému zranění.
POZOR:
Světla a související součásti se při používání zahřívají. Před jejich demontáží vyčkejte, než vychladnou. |
Poznámka:
Pokud je vozidlo vybaveno klimatizací, doporučujeme výměnu žárovek svěřit autorizovanému prodejci.
Světlomet
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E260596_EUR&t=JPG)

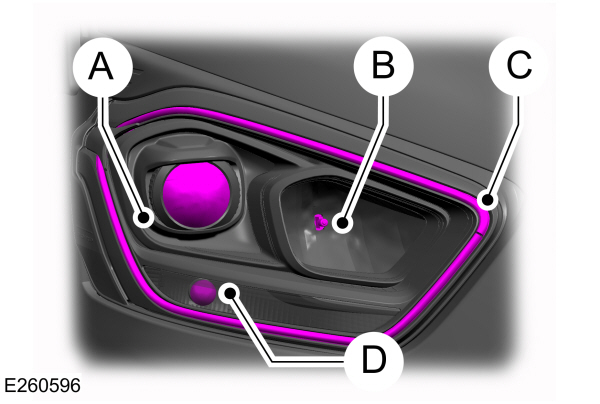

A Tlumené světlo. B Dálkové světlo. C Denní jízdní osvětlení.Přední obrysová světla. D Přední směrové světlo.
|
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E260679_EUR&t=JPG)
A Dálkové světlo. B Tlumené světlo. C Přední směrové světlo.
|
Přední směrové světlo
- Otáčejte držákem žárovky proti směru hodinových ručiček a demontujte jej.
- Zatlačte žárovku dovnitř, otočte s ní proti směru hodinových ručiček a vyjměte ji.
- Při montáži postupujte v obráceném pořadí demontáže.
Tlumené světlo
- Opatrně sejměte kryt.
- Uvolněte sponu a vyjměte žárovku.
- Odpojte elektrický konektor.
- Při montáži postupujte v obráceném pořadí demontáže.
Poznámka:
Nedotýkejte se skla žárovky.
Dálková světla
- Opatrně sejměte kryt.
- Uvolněte sponu a vyjměte žárovku.
- Odpojte elektrický konektor.
- Při montáži postupujte v obráceném pořadí demontáže.
Poznámka:
Nedotýkejte se skla žárovky.
Denní provozní světlo a přední obrysová světla
Tato světla jsou vybavena diodami LED.
Poznámka:
Světla LED nelze opravovat.Nechejte vozidlo co nejdříve zkontrolovat.
Přední mlhová světla
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E256126_EUR&t=JPG)
- Opatrně zatlačte na obložení mlhovky dovnitř a poté jej posuňte ke vnějšímu okraji nárazníku.
- Odšroubujte šrouby zajišťující sestavu světlometu.
- Demontujte svítilnu.
- Odpojte elektrický konektor.
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E256280_EUR&t=JPG)
- Otáčejte držákem žárovky proti směru hodinových ručiček a demontujte jej.
Poznámka:
Žárovku od držáku žárovky nelze oddělit.
- Při montáži postupujte v obráceném pořadí demontáže.
Boční směrové světlo
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E146614_EUR&t=JPG)
- Zrcátko zcela vyklopte dopředu.
- Demontujte šroub.
- Šroubovákem opatrně vypačte sponu a uvolněte svítilnu.
- Demontujte svítilnu.
- Demontujte držák žárovky tak, že jej vytáhnete v přímém směru.
- Žárovku přímým pohybem vytáhněte.
- Při montáži postupujte v obráceném pořadí demontáže.
Zadní světlo
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E146621_EUR&t=JPG)
A Koncové a brzdové světlo. B Zadní směrová svítilna. C Zpětný světlomet. D Zadní mlhovky.
|
- Demontujte křídlovou matici.
- Vyšroubujte šrouby.
- Demontujte svítilnu a uvolněte držák žárovky.
- Zatlačte žárovku dovnitř, otočte s ní proti směru hodinových ručiček a vyjměte ji.
Střední brzdové světlo.
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E162641_EUR&t=JPG)
- Demontujte pryžové průchodky.
Poznámka:
Nejdřív může být potřeba sejmout panel obložení.
- Šroubovákem opatrně vypačte sponu a uvolněte svítilnu.
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E146638_EUR&t=JPG)
- Demontujte svítilnu.
- Žárovku přímým pohybem vytáhněte.
Osvětlení registrační značky
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E99429_EUR&t=JPG)
- Šroubovákem opatrně vypačte sponu a uvolněte svítilnu.
- Vyjměte žárovku.
Vnitřní osvětlení
Osvětlení vstupu
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E154369_EUR&t=JPG)
- Šroubovákem opatrně vypačte sponu a uvolněte svítilnu.
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E146669_EUR&t=JPG)
- Vyjměte žárovku.
Vozidla se snímači interiéru
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E154370_EUR&t=JPG)
- Vyjměte sklo světla.
- Vyjměte žárovku.
Světla na čtení
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E72786_EUR&t=JPG)
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E99453_EUR&t=JPG)
- Šroubovákem opatrně vypačte sponu a uvolněte svítilnu.
- Otáčejte držákem žárovky proti směru hodinových ručiček a demontujte jej.
- Žárovku přímým pohybem vytáhněte.
Svítilna u zrcátka ve sluneční cloně
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E72785_EUR&t=JPG)
- Demontujte svítilnu.
- Žárovku přímým pohybem vytáhněte.
