POZOR   POZOR:  Předměty v zavazadlovém prostoru řádně upevněte, aby se nepohybovaly. Zanedbání těchto pokynů by v případě náhlého zastavení nebo havárie mohlo mít za následek zranění osob.
POZOR   POZOR:  Ujistěte se, že jsou sedadla a opěradla plně upevněna ve svých záchytech.
POZOR   POZOR:  Pokud je vozidlo v pohybu, nepoužívejte nedělené sedadlo jako lůžko. Nedodržení těchto pokynů může mít za následek zranění nebo dokonce smrt.
POZOR   POZOR:  Nepokládejte předměty na sklopené sedadlo. V případě srážky nebo prudkého brzdění se mohou tvrdé předměty snadno vymrštit a způsobit zranění osob.

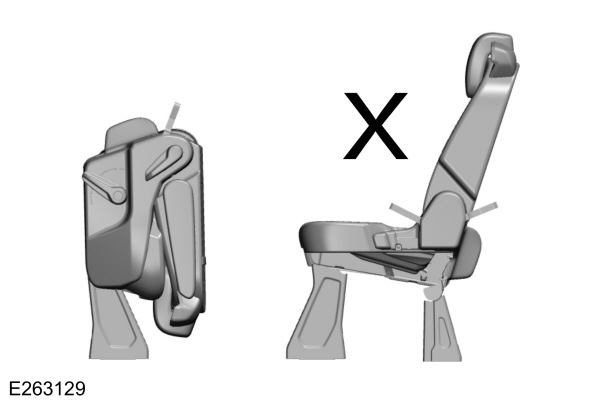

POZOR   POZOR:  Pokud bylo některé ze sedadel ve třetí řadě demontováno a vozidlo se pohybuje, nesedejte si na dozadu orientovaná sedadla v druhé řadě. Zanedbání těchto pokynů by v případě náhlého zastavení nebo havárie mohlo mít za následek zranění osob.

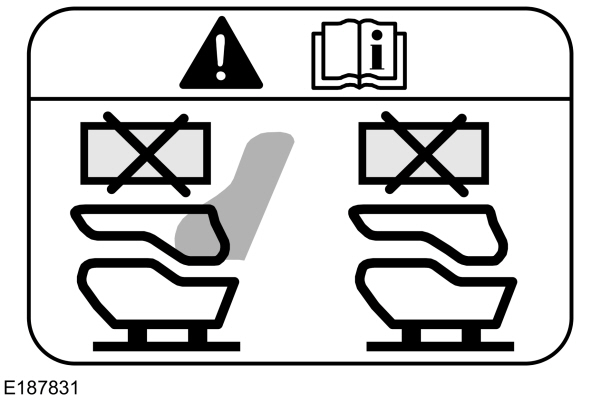

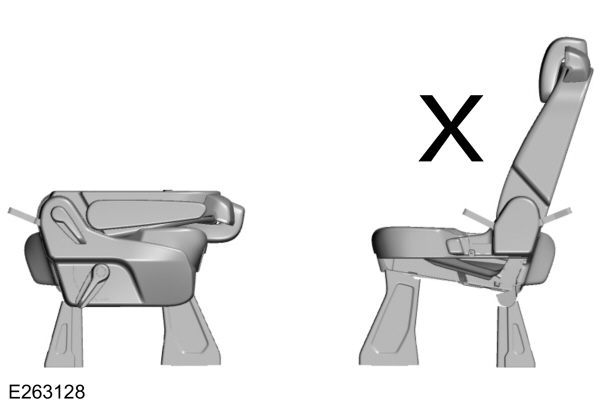

POZOR   POZOR:  Nesedejte si na sedadla, která se nacházejí proti sklopeným sedadlům. Zanedbání těchto pokynů by v případě náhlého zastavení nebo havárie mohlo mít za následek zranění osob.

Image Shown Without DescriptionImage Shown Without Description
Nastavení sklonu
Image Shown Without Description

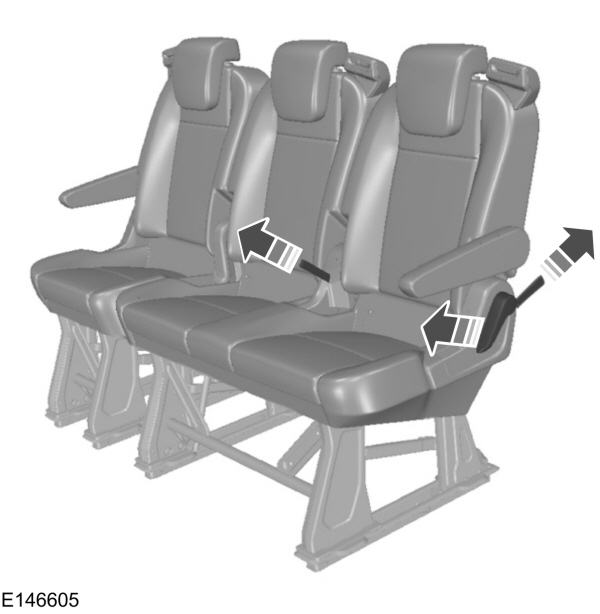

Posaďte se na sedadlo, nadzvedněte páčku sklopení opěradla a zatažením za popruh opěradlo sklopte.
Sklopení opěradla sedadla dolů
POZOR   POZOR:  Při sklápění opěradla dejte pozor, abyste si nepřiskřípli prsty do mechanismu.

Image Shown Without Description
Sedadla ve druhé řadě
Demontáž sedadel
POZOR   POZOR:  Sedadla mohou vážit až 60 kg. Nepokoušejte se sedadla přenášet vlastními silami.
POZOR   POZOR:  Při sklápění opěradla dejte pozor, abyste si nepřiskřípli prsty do mechanismu.

Image Shown Without Description

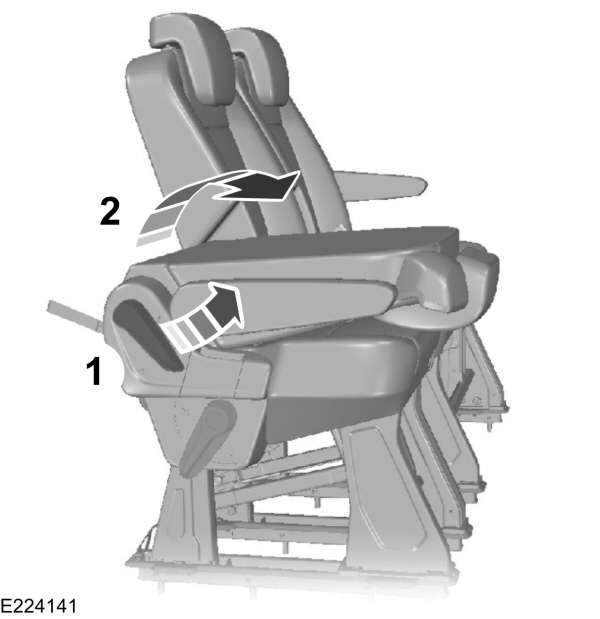

  1. Zatažením za horní páčku nebo popruh sklopíte opěradlo sedadla dopředu.

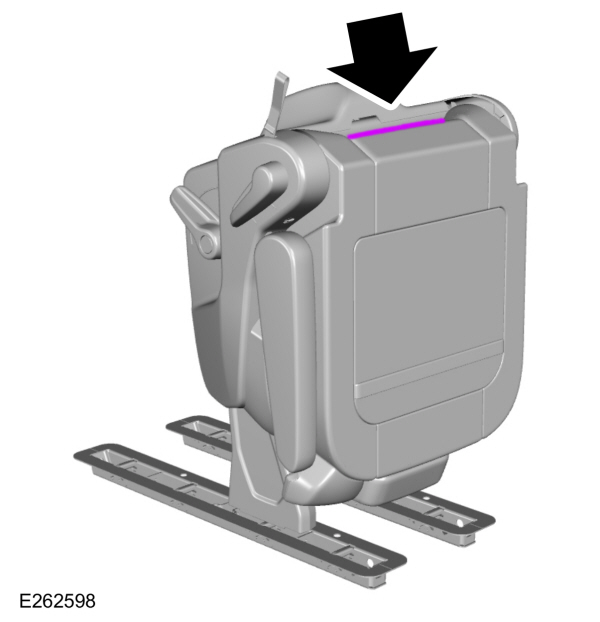

  1. Sklápějte opěradlo sedadla, dokud sklápěcí mechanismus nezaklapne.
Image Shown Without Description
  1. Zatáhněte za spodní páčku nebo popruh.
  1. Nadzvedněte sedadlo a celé jej sklopte dopředu.

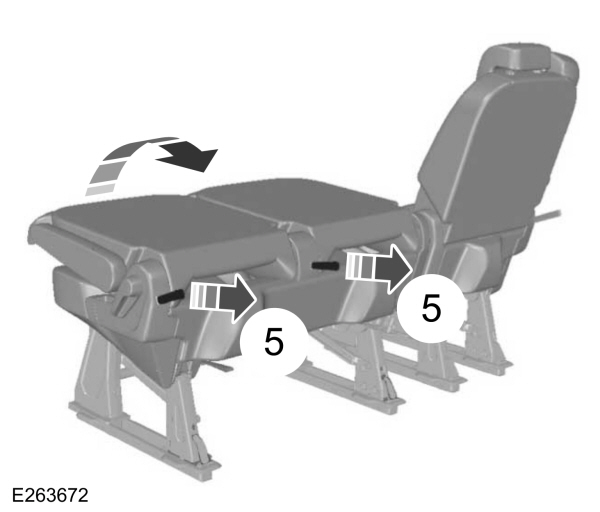

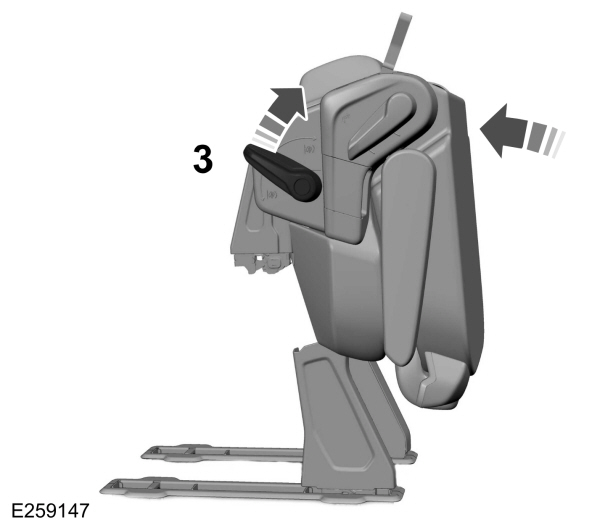

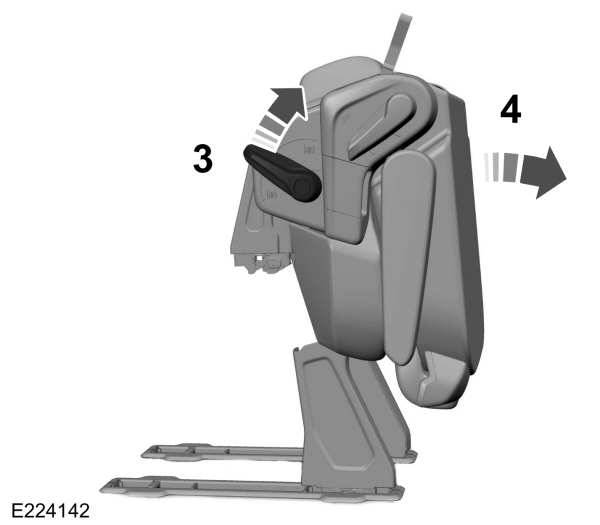

  1. Zatáhněte za uvolňovací páku. Uvolníte tím podlahové západky a sedadlo lehce sklopíte dopředu.
  1. Nadzvedněte a vyjměte sedadlo.
Montáž sedadel
POZOR   POZOR:  Všechna sedadla v řadě musí být orientována stejným směrem. Zanedbání těchto pokynů by v případě náhlého zastavení nebo havárie mohlo mít za následek zranění osob.
POZOR   POZOR:  Před montáží sedadel ověřte, zda se v podlahových západkách nenacházejí nějaké předměty.
POZOR   POZOR:  Při montáži se ujistěte, že jsou úchyty sedadel bezpečně připevněny. Zkontrolujte červené aretační indikátory, jestli jsou západky správně zajištěné.

Před montáží sedadla se podívejte na štítek, který je na daném sedadle umístěn. Na tomto štítku je uvedeno, kam a v jakém směru má být sedadlo namontováno.
Image Shown Without Description
  1. V případě potřeby do vozidla umístěte podlahové rohožky.
Poznámka:   Poloha podlahových rohožek určuje orientaci sedadel ve druhé řadě.
  1. Sedadlo nechte lehce dosednout do podlahové lišty.
Poznámka:   Podlahové západky sedadlo zajistí. Při zajištění se ozve cvaknutí.
Poznámka:   Pokud se západky sedadel nezajistí, vytáhněte sedalo opětovným zatažením za uvolňovací rukojeť a zopakujte postup. Viz Demontáž sedadel.
Image Shown Without Description

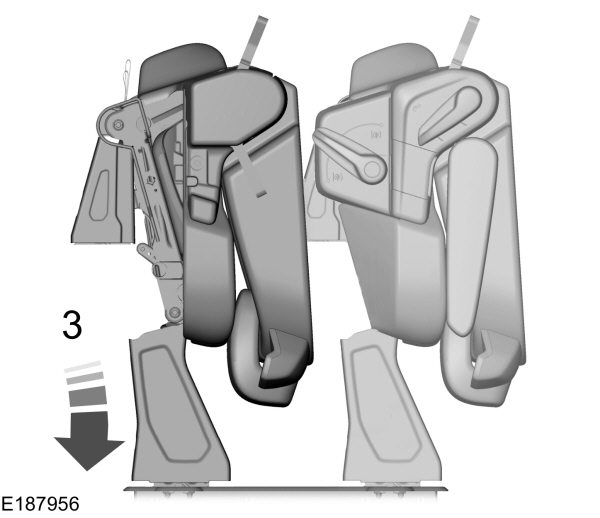

  1. Zatáhněte za spodní páčku nebo popruh a sklopte sedadlo dolů.
Image Shown Without Description

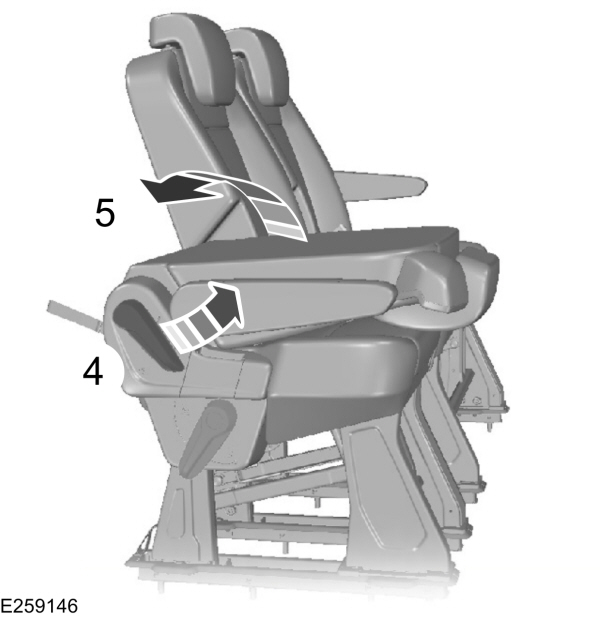

  1. Zatažením za horní páčku nebo popruh vyklopíte opěradlo sedadla.
  1. Vyklopte opěradlo sedadla.
Image Shown Without Description

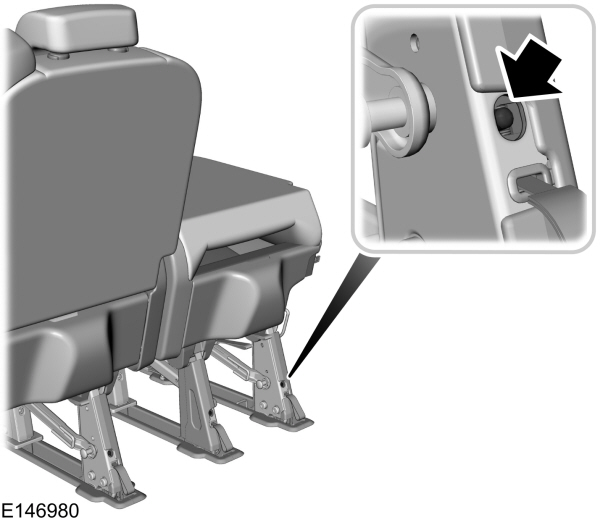

  1. Po namontování sedadla zkontrolujte stav aretačních indikátorů.
Poznámka:   Sedadla jsou na spodní straně každé nožky vybavena aretačními indikátory.
Image Shown Without Description

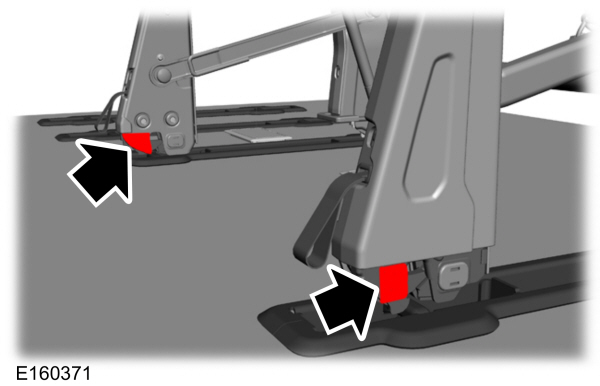

  1. Ověřte, zda nad úrovní podlahy nejsou vidět červené aretační indikátory nacházející se na spodní části nožek sedadla.
Sedadla ve třetí řadě
Demontáž sedadel
POZOR   POZOR:  Sedadla mohou vážit až 60 kg. Nepokoušejte se sedadla přenášet vlastními silami.
POZOR   POZOR:  Při sklápění opěradla dejte pozor, abyste si nepřiskřípli prsty do mechanismu.

Image Shown Without Description
  1. Sklopte všechna opěradla dopředu. Viz Přístup k sedadlům třetí řady.
  1. Nakloňte sedadlo vpřed. U jednotlivých sedadel zatáhněte dolní páku směrem nahoru a sklopte sedadlo dopředu. U dvojsedadel ve třetí řadě zatáhněte za oba uvolňovací pásky a vyklopte sedadlo s pásky.
Image Shown Without Description

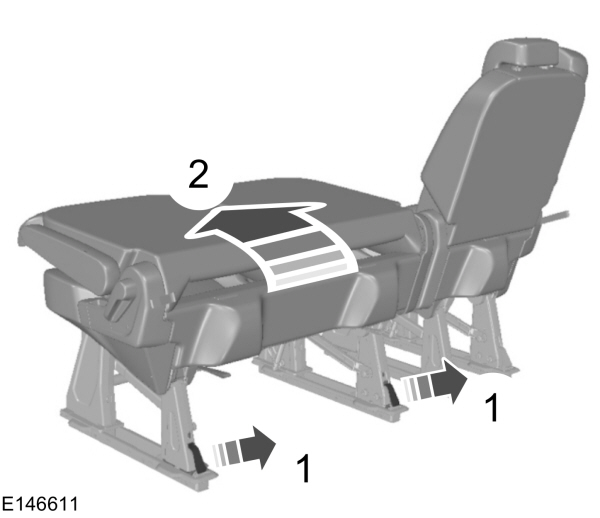

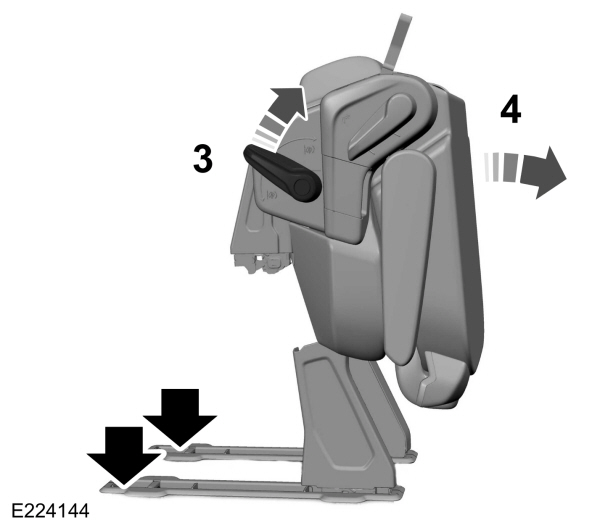

  1. Zatáhněte za uvolňovací páku, ke které je nyní volný přístup. Uvolníte tím podlahové západky a sedadlo lehce sklopíte dopředu.
  1. Nadzvedněte a vyjměte sedadlo. U jednotlivých sedadel uchopte sedadlo za potah na boku. U dvojsedadel uchopte sedadlo za část poblíž uvolňovací páky.
Poznámka:   Třetí řadu sedadel lze uložit těsně za druhou řadou a získat tak prostor pro zavazadla.
Image Shown Without DescriptionImage Shown Without Description
Montáž sedadel
POZOR   POZOR:  Před montáží sedadel ověřte, zda se v podlahových západkách nenacházejí nějaké předměty.
POZOR   POZOR:  Při montáži se ujistěte, že jsou úchyty sedadel bezpečně připevněny. Zkontrolujte červené aretační indikátory, jestli jsou západky správně zajištěné.

Image Shown Without Description
  1. Západky v podlaze se zajistí, jakmile sedadla lehce zapadnou do podlahové lišty.
Poznámka:   Pokud se západky sedadel nezajistí, vytáhněte sedalo opětovným zatažením za uvolňovací rukojeť a zopakujte postup. Viz Demontáž sedadel.

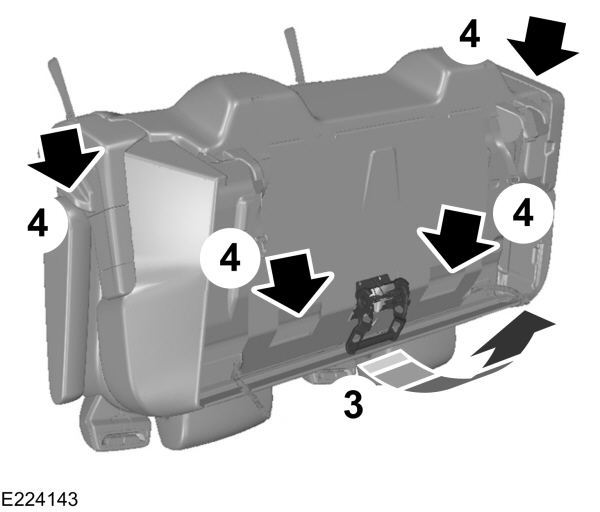

  1. U dvojsedadel a u sedadla ve třetí řadě zatáhněte za oba horní uvolňovací pásky a sklopte sedadlo do polohy k sezení. U jednotlivých sedadel druhé řady zatáhněte za velkou páku dozadu a sklopte sedadlo dolů.
Image Shown Without Description
  1. Sedadla jsou na spodní straně každé nožky vybavena aretačními indikátory. Po namontování sedadla zkontrolujte stav aretačních indikátorů.
Image Shown Without Description
  1. Ověřte, zda nad úrovní podlahy nejsou vidět červené aretační indikátory nacházející se na spodní části nožek sedadla.
Image Shown Without Description

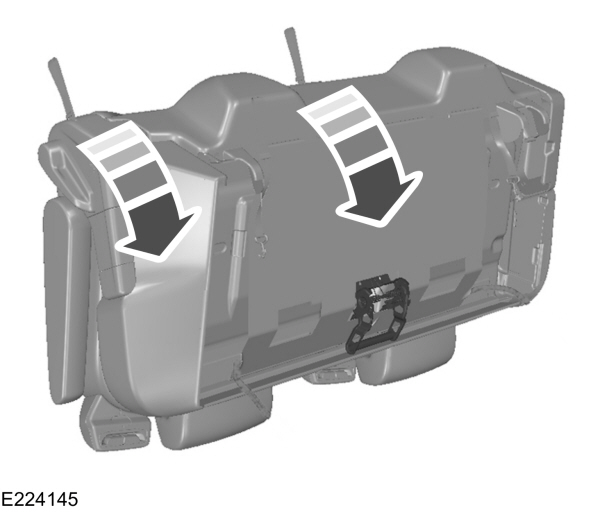

  1. Uvolněte opěradlo zatažením za červené pásky nebo boční horní páku a překlápějte opěradlo nahoru do polohy k sezení, dokud sklápěcí mechanismus nezaklapne.
Snadné nastupování
Přístup k sedadlům ve třetí řadě
POZOR   POZOR:  Dbejte na to, aby po zajištění nožek sedadla v podlahových západkách nevyčnívaly aretační indikátory.
POZOR   POZOR:  Při montáži se ujistěte, že jsou úchyty sedadel bezpečně připevněny. Zkontrolujte červené aretační indikátory, jestli jsou západky správně zajištěné.

Image Shown Without Description
  1. Sklopte opěradlo sedadla zatažením za horní páčku nebo uvolněte opěradlo sedadla zatažením za červený pásek.
  1. Posouvejte opěradlo sedadla do dolní polohy, dokud sklápěcí mechanismus nezaklapne.
Image Shown Without Description
  1. Zatáhněte dolní páku nahoru.
  1. Nadzvedněte sedadlo a celé jej sklopte dopředu.
Chcete-li vrátit opěradlo sedadla do polohy pro sezení, proveďte předchozí postup v obráceném pořadí.
Sedadlová schránka
  • Se sedadly manipulujte opatrně.
  • Sedadla skladujte v suchém a vytápěném prostředí
  • Zkontrolujte, že sedadla jsou pevně uchycena a neuvolní se.
  • Věnujte pozornost západkám zabudovaným v patkách sedadel. Sedadla skladujte na pevné podlaze, aby se mechanismus západek nezanášel nečistotami.
