ACHTUNG:
Beleuchtung und Zündung ausschalten.
ACHTUNG:
Glühlampen vor dem Ausbau abkühlen lassen.
ACHTUNG:
Lassen Sie Gasentladungslampen von geschultem Fachpersonal wechseln. Es besteht die Gefahr eines elektrischen Schlags. |
Beachte:
Die folgenden Anweisungen beschreiben den Ausbau der Glühlampen. Der Einbau von Ersatzglühlampen erfolgt jeweils in umgekehrter Reihenfolge, wenn nicht anders angegeben.
Scheinwerfer
Beachte:
Nehmen Sie die Abdeckungen ab, um Zugang zu den Lampen zu erhalten.

A Begrenzungsleuchte B Abblendlicht C Fernlicht D Blinkleuchte
|

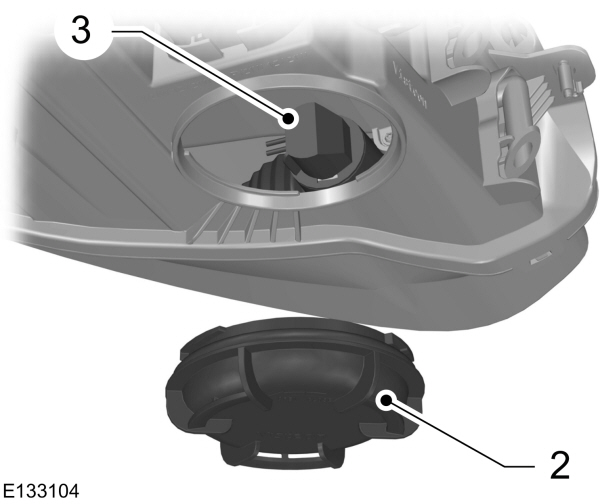

Blinkleuchte
- Bauen Sie den Scheinwerfer aus. Siehe
Scheinwerfer ausbauen.

- Die Abdeckung abnehmen.
- Die Lampenfassung gegen den Uhrzeigersinn drehen und ausbauen.
- Drücken Sie die Glühlampe vorsichtig in die Fassung, drehen Sie sie gegen den Uhrzeigersinn und nehmen Sie sie heraus.

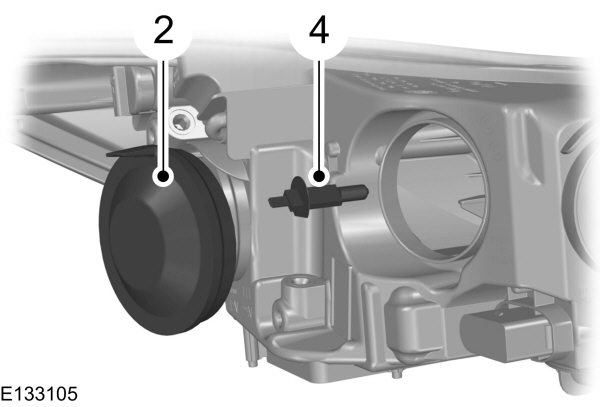

Fernlicht
VORSICHT:
Glühlampen nicht am Lampenglas anfassen. |
- Bauen Sie den Scheinwerfer aus. Siehe
Scheinwerfer ausbauen.

- Die Abdeckung abnehmen.
- Den Stecker abziehen
- Den Clip lösen und die Glühlampe ausbauen.

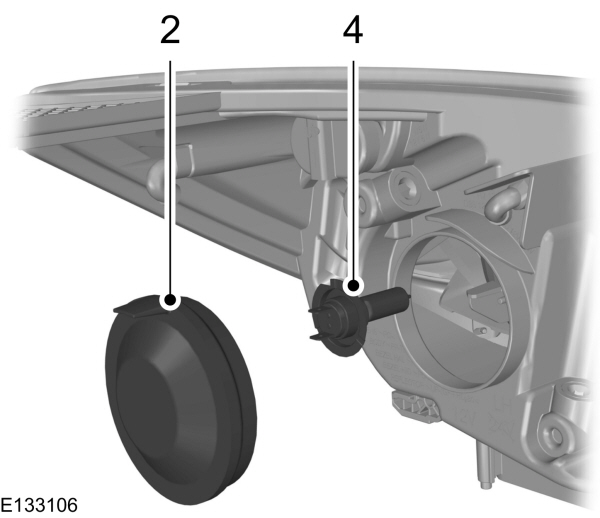

Abblendlicht
VORSICHT:
Glühlampen nicht am Lampenglas anfassen. |
- Bauen Sie den Scheinwerfer aus. Siehe
Scheinwerfer ausbauen.

- Die Abdeckung abnehmen.
- Den Stecker abziehen
- Den Clip lösen und die Glühlampe ausbauen.

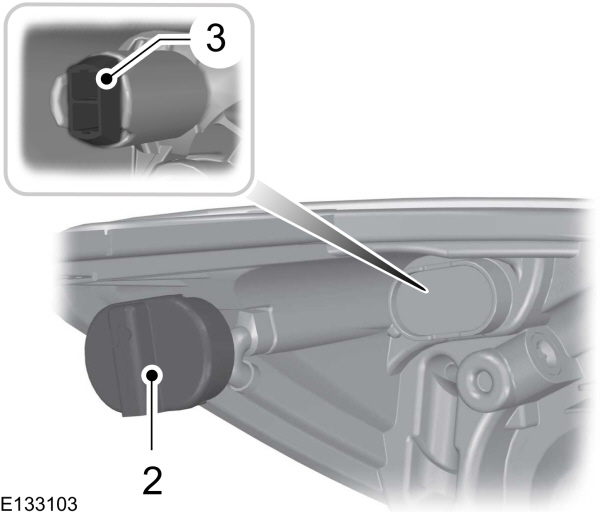

Begrenzungsleuchte
- Bauen Sie den Scheinwerfer aus. Siehe
Scheinwerfer ausbauen.

- Die Abdeckung abnehmen.
- Bauen Sie die Lampenfassung aus.
- Glühlampe herausnehmen.

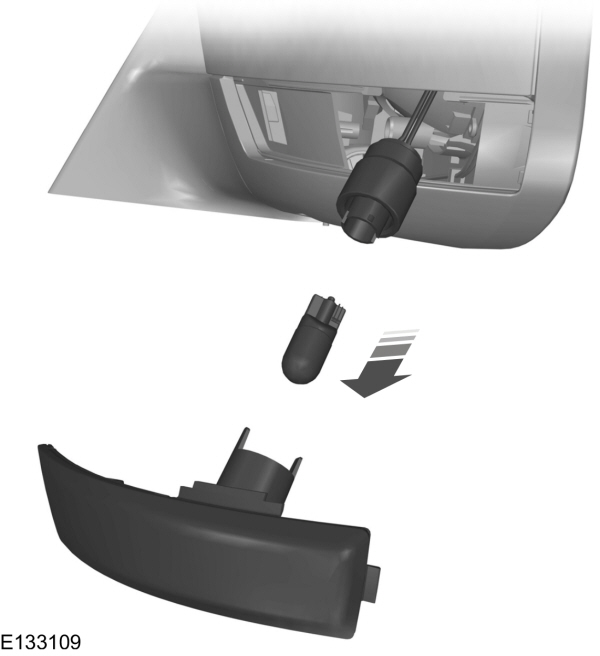

Blinkleuchte

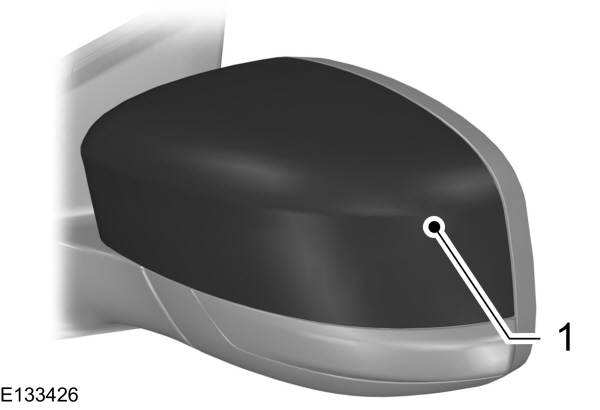

- Nehmen Sie die Abdeckung vorsichtig ab.

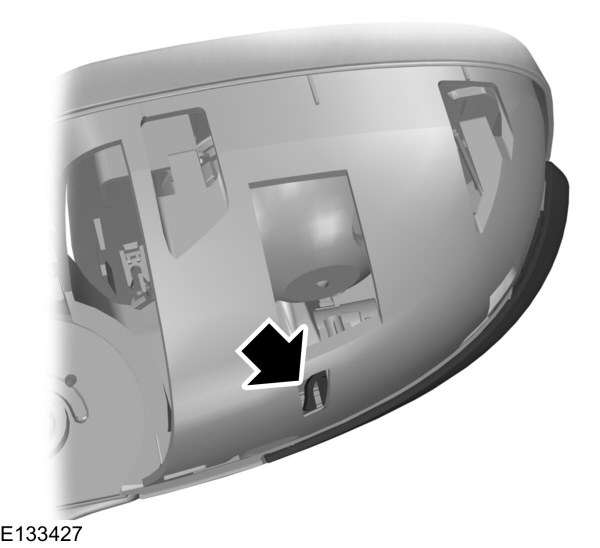

- Clip mit geeignetem Werkzeug lösen.

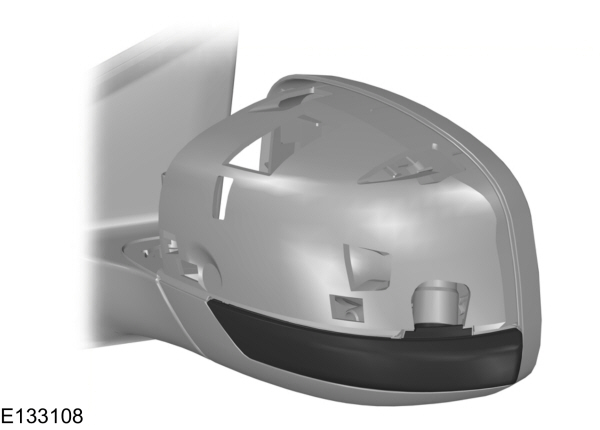

- Seitliche Blinkleuchte vorsichtig ausbauen.

- Bauen Sie die Lampenfassung aus.
- Glühlampe herausnehmen.
Außenleuchte
VORSICHT:
Beim Entfernen des Spiegelglases aufpassen, damit es nicht zerbricht. |
Beachte:
Stellen Sie das Spiegelglas so weit wie möglich nach innen.

- Fassen Sie mit den Fingern in den Spalt zwischen Spiegelgehäuse und Spiegelglas, und ziehen Sie das Spiegelglas sanft ab.

- Bauen Sie die Leuchte aus.

- Glühlampe herausnehmen.
Nebelscheinwerfer
- Bauen Sie den Scheinwerfer aus. Siehe
Scheinwerfer ausbauen.

Beachte:

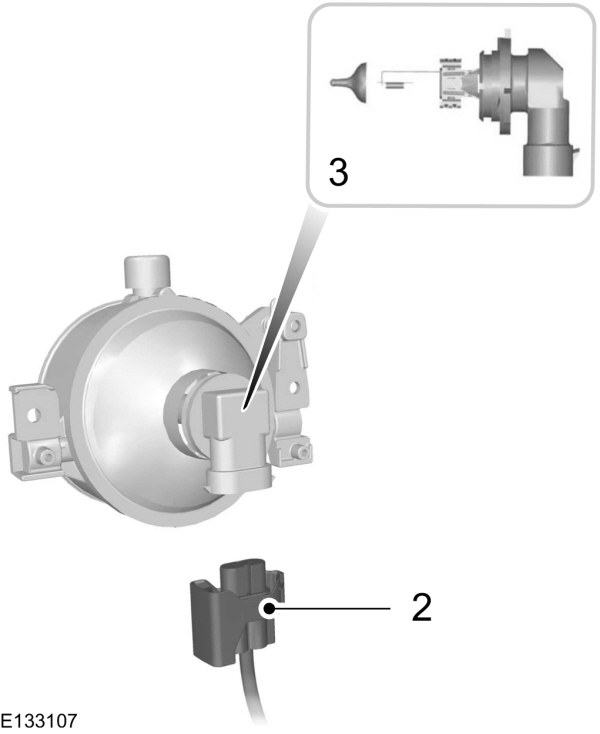

Glühlampe und Lampenfassung des Nebelscheinwerfers bilden eine Einheit.

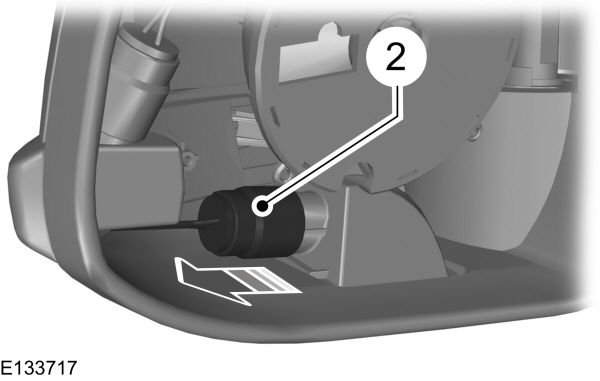

- Den Stecker abziehen
- Die Lampenfassung gegen den Uhrzeigersinn drehen und ausbauen.

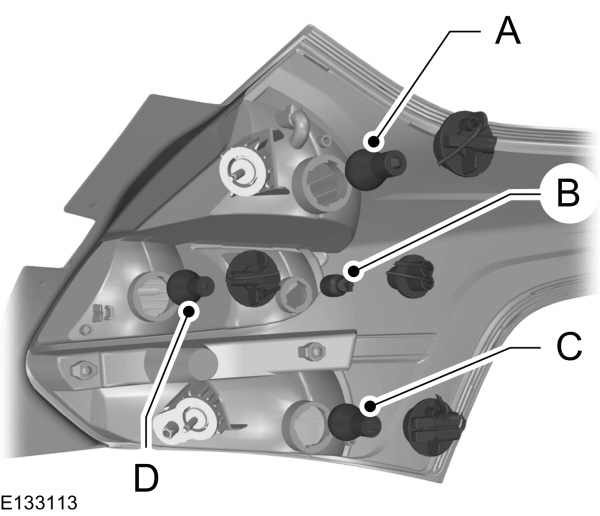

Rückfahrscheinwerfer - 5-Türer

- Bauen Sie die Verkleidung aus.

- Die Flügelmuttern und den Klipp entfernen.
- Bauen Sie die Leuchte aus.

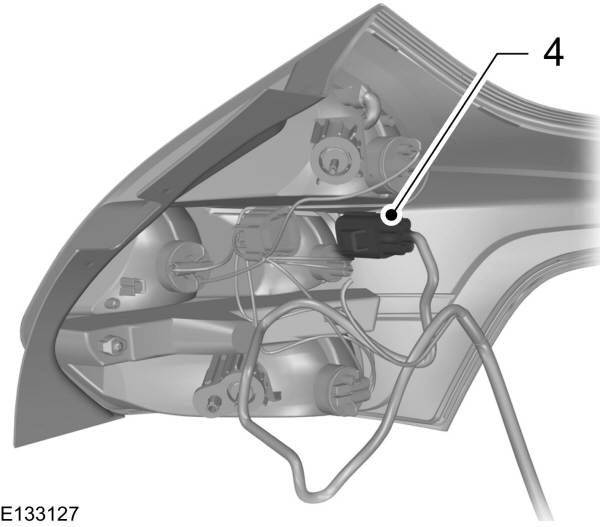

- Den Stecker abziehen

- Bauen Sie die Lampenfassung aus.
- Drücken Sie die Glühlampe vorsichtig in die Fassung, drehen Sie sie gegen den Uhrzeigersinn und nehmen Sie sie heraus.
- Bremsleuchte
- Rückfahrscheinwerfer
- Rück- und Nebelleuchte
- Blinkleuchte
Rückfahrscheinwerfer - 4-Türer
Blinkleuchte, Rück- und Nebelschlussleuchte

- Bauen Sie die Verkleidung aus.

- Die Flügelmuttern und den Klipp entfernen.
- Bauen Sie die Leuchte aus.

- Den Stecker abziehen

- Bauen Sie die Lampenfassung aus.
- Drücken Sie die Glühlampe vorsichtig in die Fassung, drehen Sie sie gegen den Uhrzeigersinn und nehmen Sie sie heraus.
- Rück- und Nebelleuchte
- Blinkleuchte

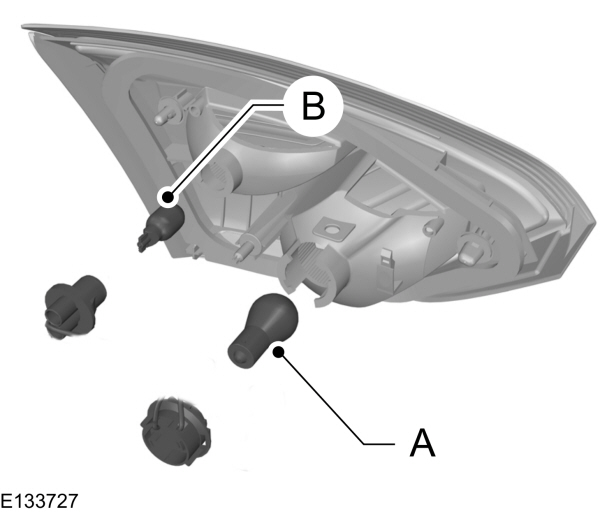

Bremsleuchte und Rückfahrscheinwerfer
- Kofferraumdeckel öffnen.

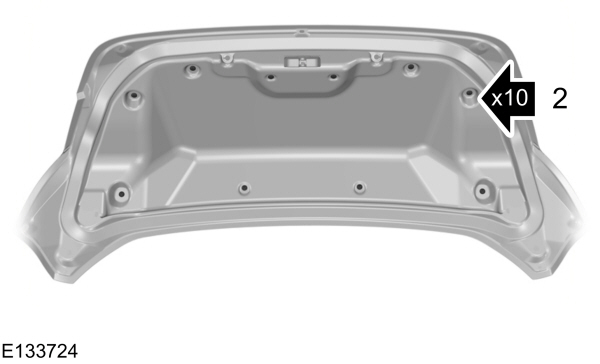

- Verkleidung des Kofferraumdeckels ausbauen.

VORSICHT:
Die Außenseite zuerst lösen. |

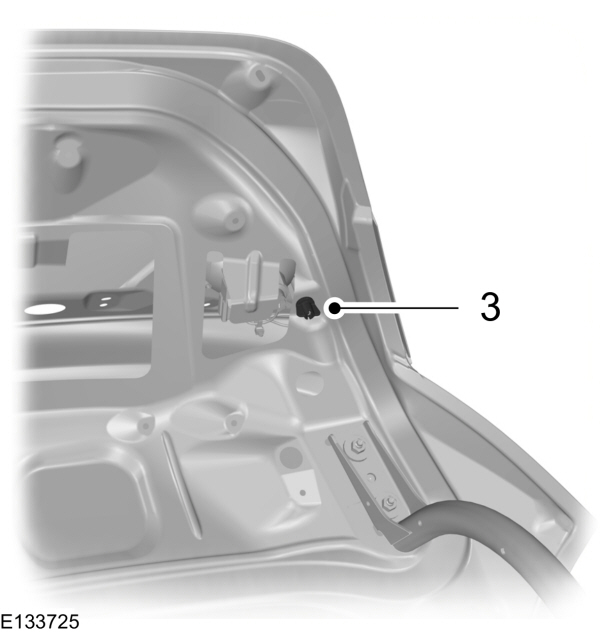

- Die Flügelmutter abschrauben und die 2 Klipps lösen.
- Bauen Sie die Leuchte aus.

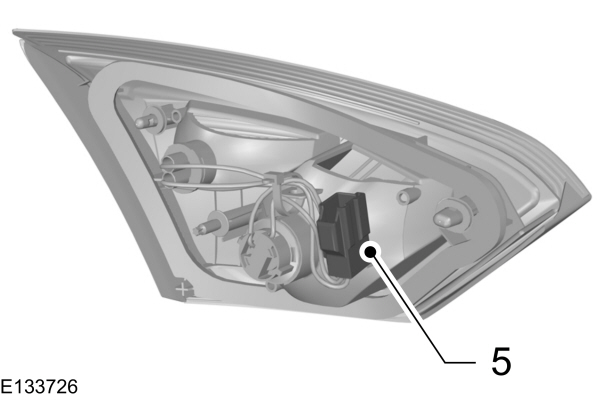

- Den Stecker abziehen

- Bauen Sie die Lampenfassung aus.
- Drücken Sie die Glühlampe vorsichtig in die Fassung, drehen Sie sie gegen den Uhrzeigersinn und nehmen Sie sie heraus.
- Bremsleuchte
- Rückfahrscheinwerfer
Mittlere Zusatzbremsleuchte
Beachte:
Diese Bauteile sind nicht austauschbar, bitte bei Ausfall den Händler kontaktieren.
Kennzeichenleuchte
Beachte:
Diese Bauteile sind nicht austauschbar, bitte bei Ausfall den Händler kontaktieren.
Innenraumbeleuchtung
Fahrzeuge mit LED-Leuchten
Beachte:
Die LED-Platine ist kein austauschbares Bauteil; wenden Sie sich an Ihren Händler, wenn sie ausfällt.

Gepäckraumleuchte, Fußraumleuchte und Heckklappenleuchte

- Lampe vorsichtig heraushebeln.
- Glühlampe herausnehmen.
