Image Shown Without Description

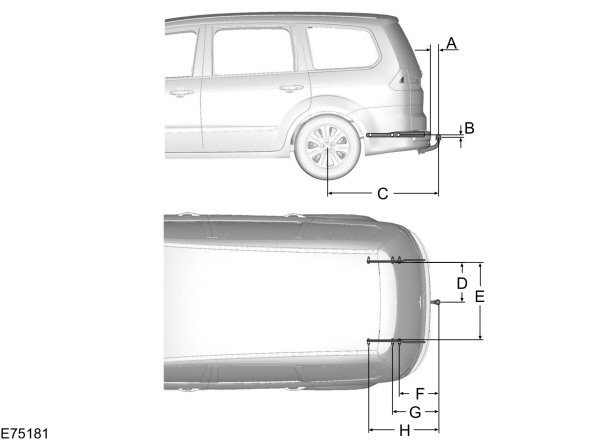

Údaj   Popis rozměru   mm
A   Nárazník – střed koule tažného zařízení.   79 mm
B   Připojovací bod – střed koule tažného zařízení.   28,6 mm
C   Střed kola – střed koule tažného zařízení.   1.135 mm
D   Střed koule tažného zařízení – podélný nosník.   422 mm
E   Vzdálenost mezi podélnými nosníky.   844 mm
F   Střed koule tažného zařízení – střed prvního připojovacího bodu.   420 mm
G   Střed koule tažného zařízení – střed druhého připojovacího bodu.   480 mm
H   Střed koule tažného zařízení – střed třetího připojovacího bodu.   733 mm

Maximální přípustné svislé zatížení tažného zařízení

kg
90
