POZOR:
Vypněte světla i zapalování. Pokud to neuděláte, může to mít za následek vážné zranění.
POZOR:
Světla a související součásti se při používání zahřívají. Před jejich demontáží vyčkejte, než vychladnou. |
Světlomet
Halogenový světlomet

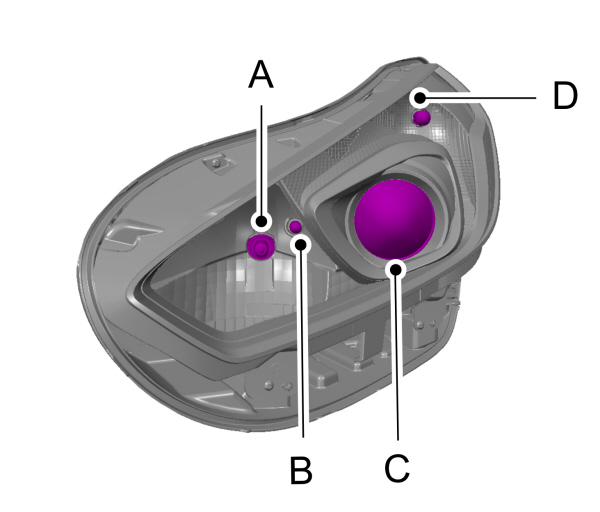

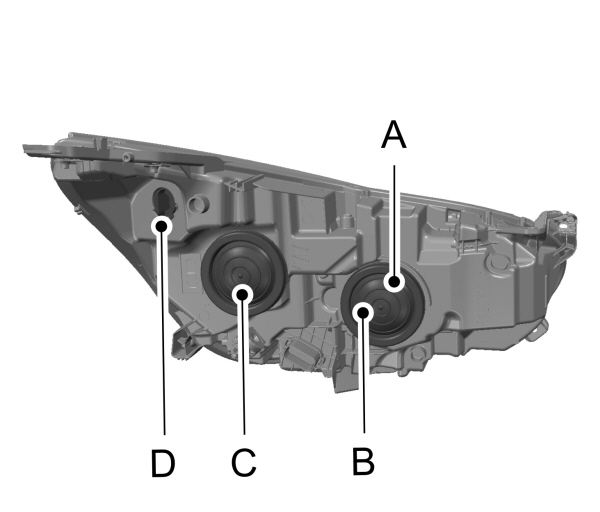

A Dálkové světlo a denní provozní světlo B Přední obrysová světla C Tlumené světlo. D Přední směrové světlo.
|

A Dálkové světlo a denní provozní světlo B Přední obrysová světla C Tlumené světlo. D Přední směrové světlo.
|

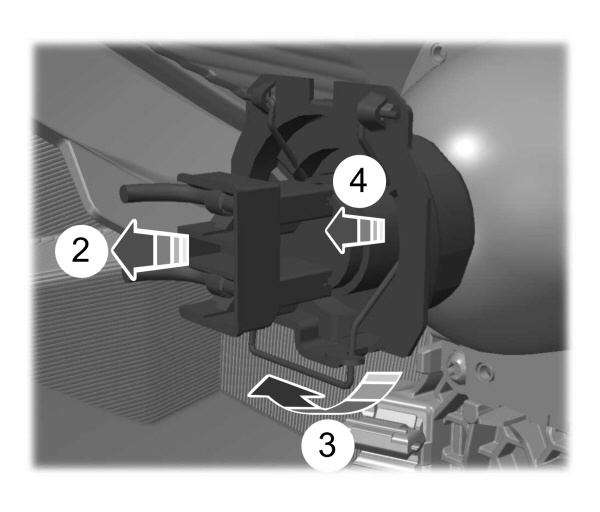

Dálkové světlo a světlo denního svícení
- Opatrně sejměte kryt.
- Odpojte elektrický konektor.

- Otáčejte držákem žárovky proti směru hodinových ručiček a demontujte jej.
Poznámka:
Žárovku od držáku žárovky nelze oddělit.
Poznámka:
Nedotýkejte se skla žárovky.

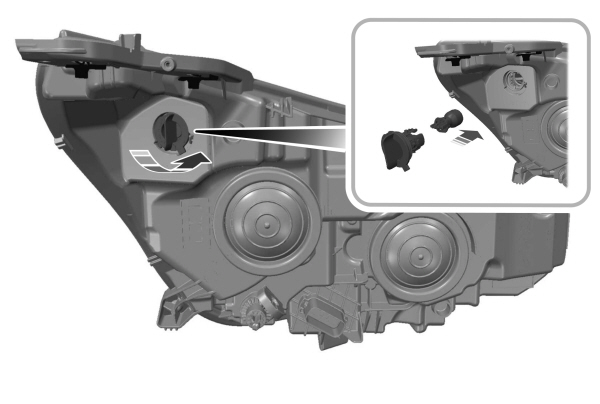

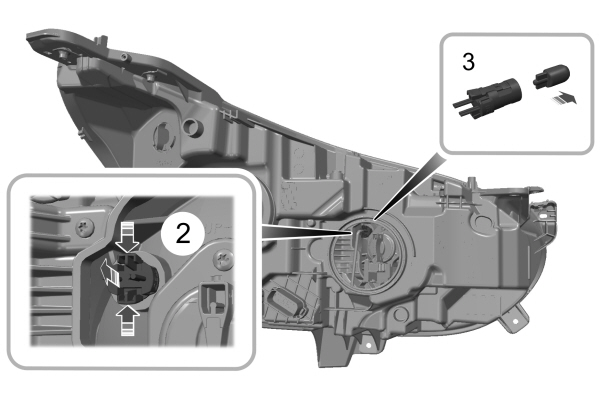

Přední obrysové světlo
- Opatrně sejměte kryt.

- Zatlačte na výstupky na objímce a vyjměte objímku společně se žárovkou.
- Žárovku přímým pohybem vytáhněte.

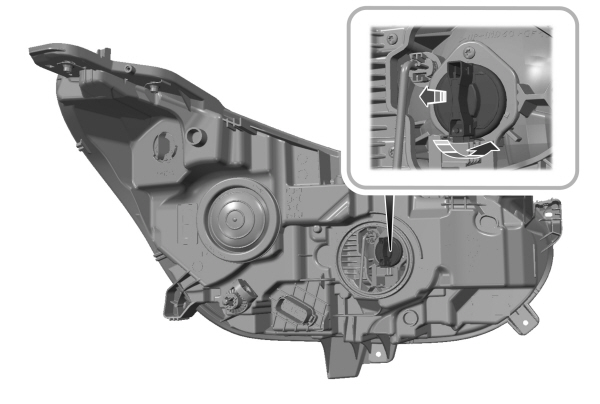

Tlumené světlo
- Opatrně sejměte kryt.

- Odpojte elektrický konektor.
- Uvolněte sponu.
- Vyjměte žárovku.
Poznámka:
Nedotýkejte se skla žárovky.

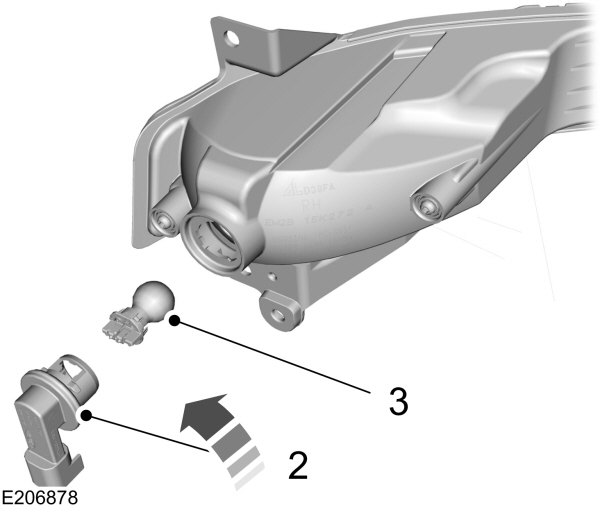

Přední směrové světlo

- Otáčejte držákem žárovky proti směru hodinových ručiček a demontujte jej.
- Žárovku přímým pohybem vytáhněte.

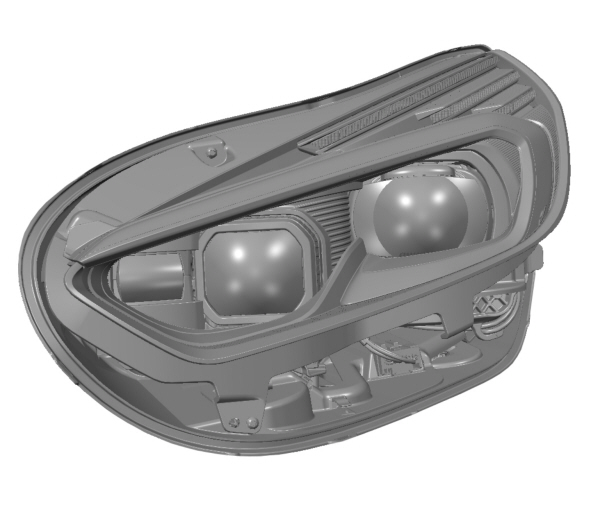

Světlomet s diodami LED

Tato světla jsou vybavena diodami LED.
Poznámka:
Výměnu diod LED doporučujeme nechat provést u autorizovaného prodejce.

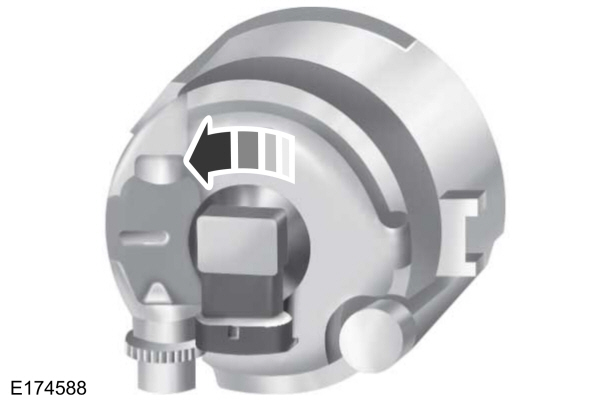

Přední mlhové světlo
Přistupte ke spodní straně vozidla před předním kolem.

- Odpojte elektrický konektor.
- Otáčejte držákem žárovky proti směru hodinových ručiček a demontujte jej.
Poznámka:
Žárovku od držáku žárovky nelze oddělit.
Poznámka:
Nedotýkejte se skla žárovky.
Poznámka:
Přední mlhová světa se vyrábějí také v provedení s diodami LED.
Poznámka:
Výměnu diod LED doporučujeme nechat provést u autorizovaného prodejce.
Boční směrové světlo
Tato světla jsou vybavena diodami LED.
Poznámka:
Výměnu diod LED doporučujeme nechat provést u autorizovaného prodejce.
Zadní světlo
Před výměnou žárovky je nutné sestavu zadního světla demontovat. Viz
Removing a Rear Lamp
.
Zadní světlo
Tato světla jsou vybavena diodami LED.
Poznámka:
Výměnu diod LED doporučujeme nechat provést u autorizovaného prodejce.
Brzdové světlo
Tato světla jsou vybavena diodami LED.
Poznámka:
Výměnu diod LED doporučujeme nechat provést u autorizovaného prodejce.
Zadní směrová svítilna

- Otáčejte držákem žárovky proti směru hodinových ručiček a demontujte jej.
- Zatlačte žárovku dovnitř, otočte s ní proti směru hodinových ručiček a vyjměte ji.
Poznámka:
Zadní směrová světla se vyrábějí také v provedení s diodami LED.
Poznámka:
Výměnu diod LED doporučujeme nechat provést u autorizovaného prodejce.

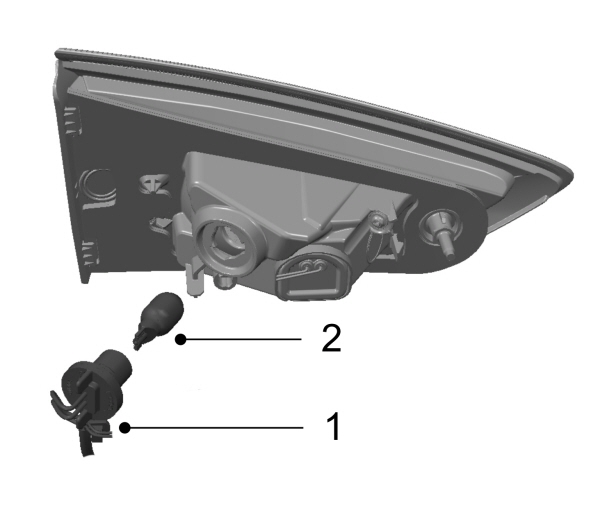

Zpětný světlomet

- Otáčejte držákem žárovky proti směru hodinových ručiček a demontujte jej.
- Žárovku přímým pohybem vytáhněte.
Světlo osvětlení SPZ

- Opatrně demontujte svítilnu pomocí vhodného nástroje, například šroubováku.
- Otáčejte držákem žárovky proti směru hodinových ručiček a demontujte jej.
- Žárovku přímým pohybem vytáhněte.
Přídavné brzdové světlo
Tato světla jsou vybavena diodami LED.
Poznámka:
Výměnu diod LED doporučujeme nechat provést u autorizovaného prodejce.
Zadní mlhové světlo
Přistupte ke spodní straně vozidla za zadním kolem.

- Odpojte elektrický konektor.
- Otáčejte držákem žárovky proti směru hodinových ručiček a demontujte jej.
- Zatlačte žárovku dovnitř, otočte s ní proti směru hodinových ručiček a vyjměte ji.
