Rozvodná skříňka napájení
POZOR   POZOR:  Před manipulací s vysokokapacitními pojistkami vždy odpojte akumulátor.
POZOR   POZOR:  Před opětovným připojením akumulátoru nebo doplňováním provozních kapalin vždy nasaďte kryt rozvodné skříně napájení zpět na své místo. Omezíte tak riziko zranění elektrickým proudem.

Rozvodná skříň napájení se nachází v motorovém prostoru. Obsahuje vysokokapacitní pojistky, které chrání hlavní elektrické systémy vozidla před přetížením.
Po odpojení a opětovném připojení akumulátoru je nutné resetovat některé funkce.   Viz   Výměna 12V baterie.
Image Shown Without Description

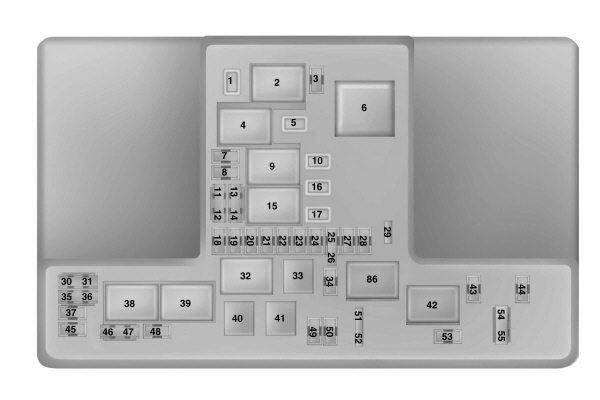

Číslo pojistky nebo relé   Jmenovitá hodnota pojistky (ampéry)   Chráněné součásti
1   25 A*   Motorek stěrače
2   -   Relé startéru
3   15 A*   Zadní stěrač   Snímač deště
4   —   Relé motoru ventilátoru
5   20 A**   Napájecí zásuvka 3 - zadní strana konzoly
6   —   Relé přídavného topení č. 2
7   20 A**   Řídicí jednotka hnacího agregátu - napájení vozidla 1
8   20 A**   Řídicí jednotka hnacího agregátu - napájení vozidla 2
9   —   Relé řídicí jednotky hnacího agregátu
10   20 A**   Napájecí zásuvka 1 - vpředu u řidiče
11   15 A*   Řídicí jednotka hnacího agregátu - napájení vozidla 4
12   15 A*   Řídicí jednotka hnacího agregátu - napájení vozidla 3
13   10 A*   Nepoužito (náhradní).
14   10 A*   Nepoužito (náhradní).
15   —   Relé startéru
16   20 A**   Napájecí zásuvka 2 - konzola
17   20 A**   Napájecí zásuvka 4 - zavazadlový prostor
18   10 A*   Nepoužito (náhradní).
19   10 A*   Elektronický posilovač řízení startéru
20   10 A*   Osvětlení startéru
21   15 A*   Řízení převodovky startéru   Zastavení/spuštění čerpadla převodového oleje
22   10 A*   Solenoid spojky klimatizace
23   15 A*   Startér   Systém sledování mrtvého úhlu   Kamera pro zpětný výhled   Adaptivní tempomat   Průhledový displej   Jednotka stability napětí
24   10 A*   Startér 7
25   10 A*   Protiblokovací brzdový systém startéru
26   10 A*   Řídicí jednotka hnacího agregátu startéru
27   —   Nepoužívá se.
28   10 A*   Čerpadlo ostřikovače zadního okna
29   —   Nepoužívá se.
30   —   Nepoužívá se.
31   —   Nepoužívá se.
32   —   Relé elektronického ventilátoru 1.
33   —   Relé spojky klimatizace
34   15 A*   Elektrický zámek sloupku řízení.
35   —   Nepoužívá se.
36   —   Nepoužívá se.
37   —   Nepoužívá se.
38   —   Relé elektronického ventilátoru 2
39   —   Relé elektronického ventilátoru 2 a 3
40   —   Relé ostřikovače světlometu
41   —   Relé houkačky
42   —   Relé palivového čerpadla
43   10 A*   Nepoužito (náhradní).
44   5 A*   Vyhřívaná tryska ostřikovače.
45   —   Nepoužívá se.
46   10 A*   Snímač alternátoru
47   10 A*   Vypínač brzd
48   20 A**   Houkačka
49   20 A**   Naftové topení
50   10 A*   Ventilátor jednotky přenosu energie
51   —   Nepoužívá se.
52   —   Nepoužívá se.
53   10 A*   Elektrické ovládaní sedadel
54   5 A*   Topení na palivo
55   5 A*   Topení na palivo

1 Mikropojistka.
2 Duální mikropojistka.
3 Pojistka typu M.
Rozvodná skříň napájení – dolní část
Pojistky se nachází v dolní části pojistkové skříňky. Chcete-li získat přístup ke spodní části pojistkové skříňky, postupujte následovně:
Image Shown Without Description

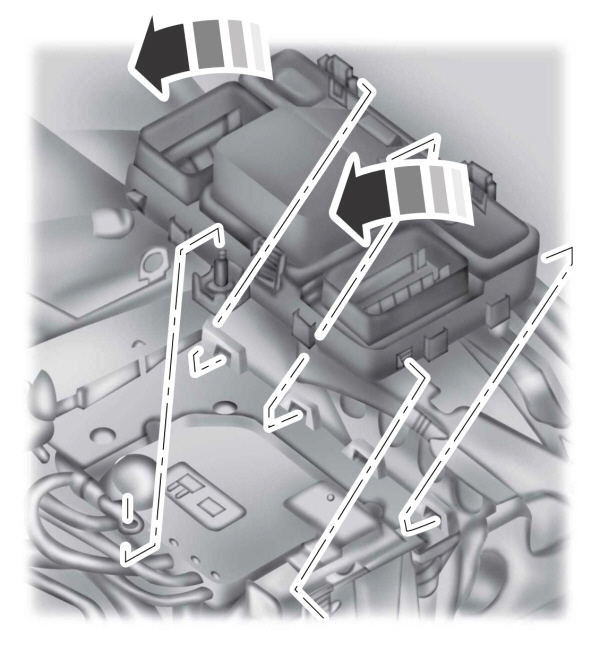

  1. Odjistěte dvě západky nacházející se na obou stranách pojistkové skříňky.
  1. Vnitřní stranu pojistkové skříňky nadzvedněte z lůžka.
  1. Pojistkovou skříňku posuňte směrem ke středu motorového prostoru.
  1. Otočte vnější stranu pojistkové skříňky tak, abyste získali přístup k její spodní části.
Image Shown Without Description

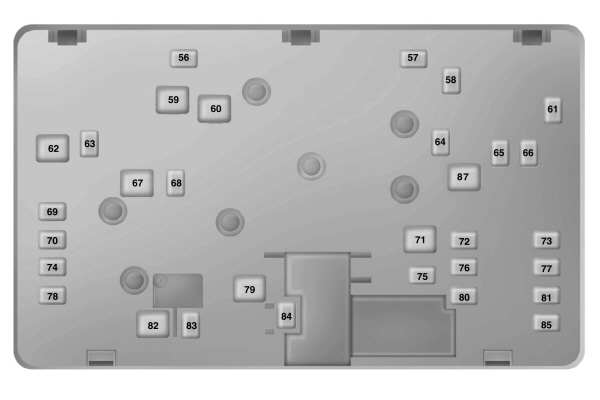

Číslo pojistky nebo relé   Jmenovitá hodnota pojistky (ampéry)   Chráněné součásti
56   20 A**   Ostřikovač světlometu.
57   20 A**   Odpařovač motorové nafty
58   30 A**   Plnicí palivové čerpadlo
59   40 A**   600W elektronický ventilátor 3
60   40 A**   600W elektronický ventilátor 1
61   40 A**   Vyhřívání levé strany čelního skla
62   50 A2   Řídicí jednotka karoserie 1.
63   25 A*   600W elektronický ventilátor 2
64   30 A**   Přídavné topení č. 3
65   20 A**   Vyhřívání předního sedadla.
66   40 A**   Vyhřívání pravé strany čelního skla
67   50 A2   Řídicí jednotka karoserie 2.
68   40 A**   Vyhřívané zadní okno.
69   30 A**   Ventily protiblokovacího brzdového systému
70   30 A**   Sedadlo spolujezdce
71   60 A2   Přídavné topení č. 2
72   30 A**   Elektricky ovládaná zadní sedadla
73   20 A**   Vyhřívaná zadní sedadla
74   30 A**   Jednotka sedadla řidiče.
75   30 A**   Přídavné topení č. 1
76   20 A**   Čerpadlo převodového oleje
77   30 A**   Jednotka ventilace sedadla
78   40 A**   Tažné zařízení přívěsu.
79   40 A**   Motor ventilátoru
80   40 A**   Jednotka elektrického ovládání zadních výklopných dveří
81   40 A**   220voltový převodník
82   60 A2   Čerpadlo protiblokovacího brzdového systému.
83   25 A*   Motorek stěrače č. 1
84   30 A**   Solenoid startéru
85   20 A**   Topení na palivo
86   –   Nepoužívá se.
87   50 A2   Motorek pomocného ventilátoru.

1 Pojistka typu M.
2 Pojistka typu J.
Pojistková skříňka v prostoru pro cestující
Pojistková skříňka je umístěna pod přístrojovou deskou nalevo od sloupku řízení.
Poznámka:   Snadnější přístup k pojistkové skříňce zajistíte demontáží vnitřního obložení.
Image Shown Without Description

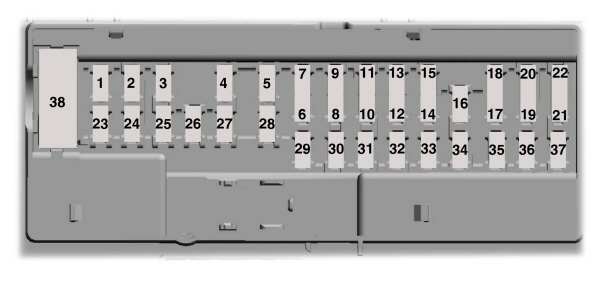

Číslo pojistky nebo relé   Jmenovitá hodnota pojistky (ampéry)   Chráněné součásti
1   10 A*   Osvětlení (vnitřní, odkládací schránka, sluneční clona, stropní, zadní výklopné dveře).
2   7,5 A*   Sedadla, bederní opěrka a elektricky ovládaná zrcátka s paměťovou funkcí
3   20 A**   Odemknutí dveří řidiče
4   5 A*   Dodatečně zakoupený elektronický vypínač brzd přívěsu
5   20 A**   Spínač zapalování   Tlačítko spínače zapalování
6   10 A*   Cívka relé vyhřívaného sedadla
7   10 A*   Nepoužito (náhradní).
8   10 A*   Nepoužito (náhradní).
9   10 A*   Nepoužito (náhradní).
10   5 A*   Klávesnice   Jednotka elektrického ovládání zadních výklopných dveří
11   5 A*   Nepoužívá se.
12   7,5 A*   Klimatizace
13   7,5 A*   Zámek sloupku volantu   Přístrojový panel   Logika diagnostiky
14   10 A*   Nepoužívá se.
15   10 A*   Jednotka brány diagnostiky
16   15 A*   Dětská pojistka   Odjišťování zadních výklopných dveří.
17   5 A*   Nepoužito (náhradní).
18   5 A*   Zapalování   Tlačítko spínače zapalování
19   7,5 A*   Kontrolka deaktivace airbagu spolujezdce   Kontrolka rozsahu převodovky
20   7,5 A*   Nepoužito (náhradní).
21   5 A*   Snímač vlhkosti a vnitřní–teploty vozidla   Systém sledování mrtvého úhlu   Kamera pro zpětný výhled   Adaptivní tempomat
22   5 A*   Snímač obsazení sedadla
23   10 A*   Zpožděné příslušenství (logika převodníku napětí, logika střešního okna)
24   20 A**   Centrální zamykání/odemykání.
25   30 A**   Dveře na straně řidiče (okno, zrcátko)
26   30 A**   Přední dveře na straně spolujezdce (okno, zrcátko)
27   30 A**   Střešní okno.
28   20 A**   Zesilovač.
29   30 A**   Zadní dveře na straně řidiče (okno)
30   30 A**   Zadní dveře na straně spolujezdce (okno)
31   15 A*   Nepoužito (náhradní).
32   10 A*   Globální systém navigace a určování polohy   Displej   Hlasové ovládání.   Adaptivní tempomat   Vysokofrekvenční přijímač.
33   20 A**   Autorádio
34   30 A**   Sběrnice startéru (pojistka 19, 20, 21, 22, 35, 36, 37, jistič).
35   5 A*   Řídicí modul zádržného systému
36   15 A*   Automatické stmívání zpětného zrcátka   Vyhřívané sedadlo   Pohon všech kol
37   15 A*   Logika napájení jednotky stability napětí
38   30 A   Nepoužito (náhradní).

1 Mikropojistka.
2 Duální mikropojistka.
