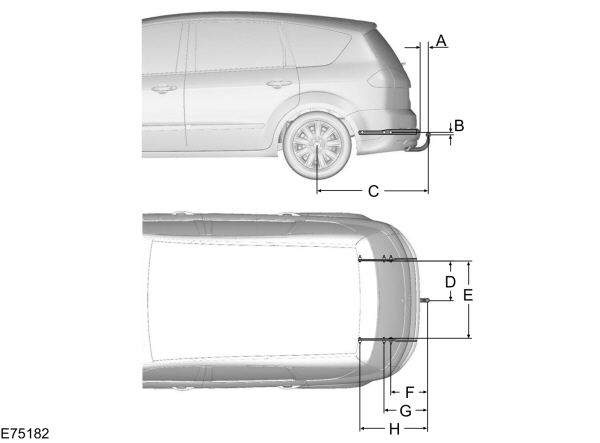

Údaj   Popis rozměru   mm
A   Nárazník – střed koule tažného zařízení.   80 mm
B   Připojovací bod – střed koule tažného zařízení.   28,6 mm
C   Střed kola – střed koule tažného zařízení.   1.088 mm
D   Střed koule tažného zařízení – podélný nosník.   423 mm
E   Vzdálenost mezi podélnými nosníky.   846 mm
F   Střed koule tažného zařízení – střed prvního připojovacího bodu.   372 mm
G   Střed koule tažného zařízení – střed druhého připojovacího bodu.   432 mm
H   Střed koule tažného zařízení – střed třetího připojovacího bodu.   685 mm

Maximální přípustné svislé zatížení tažného zařízení

kg
90
