Hộp cầu chì khoang động cơ
CẢNH BÁO   CẢNH BÁO:  Luôn ngắt kết nối ắc quy trước khi sửa chữa cầu chì dòng cao.
CẢNH BÁO   CẢNH BÁO:  Để giảm nguy cơ điện giật, luôn thay nắp cho hộp phân phối điện trước khi kết nối lại ắc quy hoặc trước khi đổ đầy lại bình chứa dầu.

Hộp cầu chì khoang động cơ có cầu chì dòng cao bảo vệ hệ thống điện chính của xe không bị quá tải. Khi bạn ngắt kết nối và kết nối lại ắc quy, bạn sẽ cần thiết lập lại một số tính năng.   Tham khảo   Thay ắc quy 12V .  Nâng cần nhả ở sau nắp để tháo nắp.
Image Shown Without Description
Số hiệu cầu chì hoặc rơ le   Định mức cầu chì   Bộ phận được bảo vệ
1   15A1   Cần gạt nước sau.
2   -   Rơ le solenoid mô-tơ đề.
3   5A2   Cảm biến mưa.
4   -   Rơ le mô-tơ quạt gió trước.
5   20A1   Ổ cắm điện phụ 3 - phía sau bảng điều khiển.
6   -   Rơ le đèn cốt đèn đầu xe phóng điện cường độ cao.
7   20A2   Bộ điều khiển.
8   20A2   Điều khiển van rẽ bộ làm mát - van điện từ chân không (2.0L)   Van rẽ bộ làm mát (2.2L, 3.2L).   Nhiệt độ lưu lượng khí nạp (2.2L, 3.2L).   Van kiểm soát thể tích (3.2L).
9   -   Rơ le bộ điều khiển (PCM).
10   20A1   Ổ cắm điện phụ 1 - cụm đồng hồ.
11   15A3   Mô-đun bugi sấy (2.0L).   Không sử dụng (dự phòng) (2.2L, 3.2L).
12   15A3   Bộ truyền động van rẽ turbo tăng áp (2.0L).   Bộ dẫn động cửa xả (2.0L).   Van điều khiển và máy nén A/C (2.0L).   Bơm nước làm mát (2.0L).   Truyền động quạt.   Mô-đun bugi sấy (2.2L, 3.2L).
13   15A3   Không sử dụng (dự phòng).
14   15A3   Không sử dụng (dự phòng).
15   -   Rơ le vận hành/khởi động.
16   20A1   Ổ cắm điện phụ 2 - cụm đồng hồ.
17   20A1   Ổ cắm điện phụ 4 - ổ cắm điện hàng thứ 3.
18   10A2   Cuộn rơ le bơm nhiên liệu (2.2L, 3.2L).
19   10A2   Lái trợ lực điện.
20   10A2   Công tắc đèn pha.   Mô-tơ điều chỉnh góc chiếu đèn đầu xe.   Mô-đun điều khiển đèn đầu xe.
21   15A2   Mô-đun điều khiển hộp số.
22   10A2   Máy nén điều hòa không khí.
23   7,5A2   Camera quan sát phía sau hỗ trợ đỗ xe.   Mô-đun theo dõi điểm mù - bên trái và bên phải.   Hệ thống ra-đa điều khiển tốc độ chủ động.   Bộ hiển thị trên kính.   .   Công tắc kiểm soát địa hình.
24   -   Không được sử dụng.
25   10A3   Hệ thống chống bó cứng phanh.
26   10A3   Không sử dụng (dự phòng).
27   -   Không được sử dụng.
28   10A2   Bộ điều khiển.
29   10A2   Bơm nước rửa kính sau.
30   -   Không được sử dụng.
31   -   Không được sử dụng.
32   -   Rơ le bộ sưởi bộ lọc nước trong nhiên liệu (2.0L).
-   Không được sử dụng (2.2L, 3.2L).
33   -   Rơ le ly hợp điều hòa không khí.
34   20A2   Khóa cột trụ lái.
35   15A2   Mô-đun điều khiển hộp số.
36   -   Không được sử dụng.
37   10A2   Gương chiếu hậu bên ngoài có sưởi.
38   -   Không được sử dụng.
39   -   Không được sử dụng.
40   -   Rơ le bơm nhiên liệu.
41   -   Rơ le còi.
42   -   Rơ le gập điện ghế hàng thứ ba.
43   -   Không được sử dụng.
44   -   Không được sử dụng.
45   -   Không được sử dụng.
46   10A3   Không sử dụng (dự phòng).
47   10A3   Công tắc bàn đạp phanh.
48   20A2   Còi.
49   5A2   Nguồn cấp điện cuộn dây rơ le bộ sưởi bộ lọc nước trong nhiên liệu (2.0L).   Không sử dụng (dự phòng) (2.2L, 3.2L).
50   -   Không được sử dụng.
51   -   Không được sử dụng.
52   -   Không được sử dụng.
53   -   Không được sử dụng.
54   -   Không được sử dụng.
55   -   Không được sử dụng.
86   -   Rơ le mô-tơ quạt gió phía sau.

1Cầu chì loại M.
2Cầu chì siêu nhỏ.
3Cầu chì kép siêu nhỏ.
Hộp phân phối điện - Phía dưới
Có các cầu chì nằm ở dưới đáy hộp cầu chì. Để tiếp cận với phía dưới hộp cầu chì, thực hiện các bước sau:
Image Shown Without Description

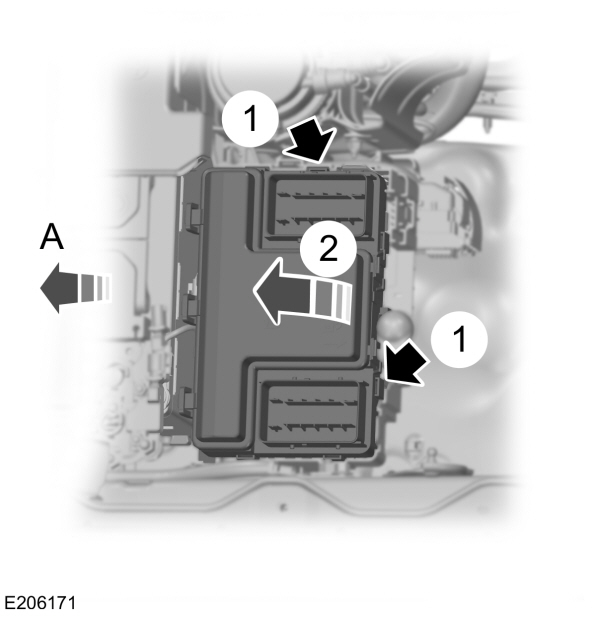

AHướng về phía trước xe.
  1. Nhả hai chốt nằm trên cả hai cạnh của hộp cầu chì.
  1. Nâng mặt sau của hộp cầu chì lên khỏi giàn đỡ.
Image Shown Without Description

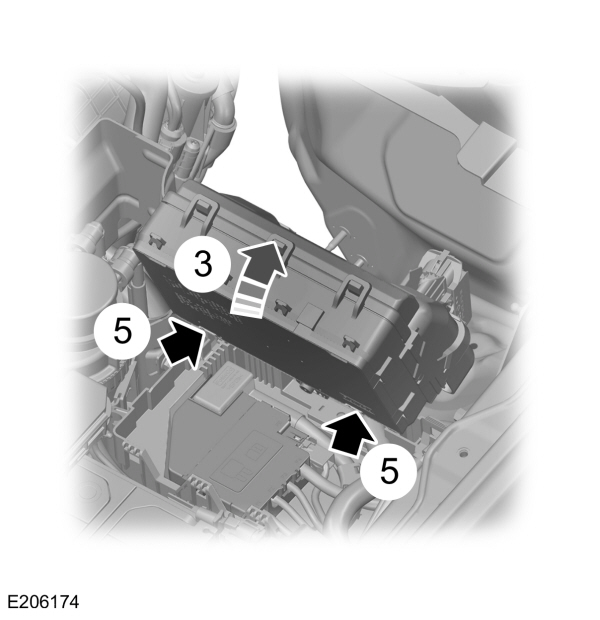

  1. Di chuyển hộp cầu chì về phía sau của khoang động cơ và xoay như trong hình minh họa.
  1. Quay phía sau của hộp cầu chì để tiếp cận mặt dưới.
  1. Nhả hai chốt để mở nắp cầu chì.
Image Shown Without Description
Số hiệu cầu chì hoặc rơ le   Định mức cầu chì   Bộ phận được bảo vệ
56   30A4   Mô-đun điều khiển bơm nhiên liệu.
57   -   Không được sử dụng.
58   -   Không được sử dụng.
59   -   Không được sử dụng.
60   40A5   Bộ sưởi bộ lọc nước trong nhiên liệu (2.0L).
-   Không được sử dụng.(2.2L, 3.2L).
61   -   Không được sử dụng.
62   50A5   Mô-đun điều khiển 1 - chiếu sáng.
63   -   Không được sử dụng.
64   20A4   Đầu nối kéo rơ moóc.
65   20A4   Ghế trước có sưởi.
66   -   Không được sử dụng.
67   50A5   Mô-đun điều khiển 2 - chiếu sáng.
68   40A4   Thiết bị làm tan băng kính sau.
69   30A4   Các van của hệ thống chống bó cứng phanh.
70   20A4   Ghế hành khách chỉnh điện.
71   -   Không được sử dụng.
72   30A4   Ghế gập điện hàng thứ ba.
73   30A4   Bộ điều khiển rơ moóc.
74   20A4   Ghế người lái chỉnh điện.
75   25A4   Mô-tơ quạt gió phía sau.
76   20A4   Đèn đầu xe chế độ cốt phóng điện cường độ cao - bên trái.
77   25A4   Mô-đun .
78   30A4   Mô-đun .
79   40A5   Mô-tơ quạt gió.
80   20A5   Đèn đầu xe chế độ cốt phóng điện cường độ cao - bên phải.
81   40A4   Bộ biến tần.
82   60A5   Bơm hệ thống chống bó cứng phanh.
83   30A4   Mô-tơ cần gạt nước.
84   30A4   Van điện từ mô-tơ đề.
85   30A4   Mô-đun cốp sau đóng mở điện.
87   40A5   Bộ điều khiển rơ moóc.

4Cầu chì loại M.
5Cầu chì loại LPJ.
Liên kết cầu chì trên ắc quy
Image Shown Without Description
Số cầu chì   Định mức cầu chì   Bộ phận được bảo vệ
1   225A   Bộ dao điện (2.2L, 3.2L).
300A   Bộ dao điện (2.0L).
2   125A   Trợ lực lái điện tử.

Hộp cầu chì dòng cao
Image Shown Without Description
Số cầu chì   Định mức cầu chì   Bộ phận được bảo vệ
1   70A   Mô-đun bugi sấy.
2   125A   Mô-đun điều khiển thân xe.
3   50A   Mô-đun điều khiển thân xe.
4   -   Thanh góp điện đến hộp phân phối điện.
5   100A   Bộ sưởi .

Hộp cầu chì khoang hành khách
Hộp cầu chì nằm bên dưới và phía ngoài cột trụ lái phía sau vành nạp.
Image Shown Without Description
Số hiệu cầu chì hoặc rơ le   Định mức cầu chì   Bộ phận được bảo vệ
1   -   Không được sử dụng.
2   7,5A6   Không sử dụng (dự phòng).
3   20A6   Chốt cửa người lái.   Rơ le mở khóa nắp nhiên liệu.
4   5A6   Không sử dụng (dự phòng).
5   20A6   Bộ khuếch đại loa trầm phụ.
6   10A7   Không sử dụng (dự phòng).
7   10A7   Không sử dụng (dự phòng).
8   10A7   Còi báo động.
9   10A7   Không sử dụng (dự phòng).
10   5A7   Mô-đun cốp sau đóng mở điện.   Hệ thống cốp sau rảnh tay.
11   5A7   Cảm biến chuyển động bên trong.
12   7,5A7   Bảng điều khiển điện tử.   Mô-đun điều hòa không khí   Mô-đun phụ trợ phía sau.
13   7,5A7   Cụm đồng hồ.   Mô-đun điều khiển trụ lái.   Cổng kết nối máy chẩn đoán.
14   10A7   Không sử dụng (dự phòng).
15   10A7   Bộ điều khiển cổng kết nối.   Cổng kết nối máy chẩn đoán.   II
16   15A6   Không sử dụng (dự phòng).
17   5A7   Chuông cảnh báo ắc quy dự phòng.
18   5A7   Công tắc khóa điện.   Khởi động bằng nút bấm.
19   7,5A7   Không sử dụng (dự phòng).
20   7,5A7   Không sử dụng (dự phòng).
21   5A7   Cảm biến độ ẩm và nhiệt độ trong xe.   Bộ sưởi .
22   5A7   Không sử dụng (dự phòng).
23   10A6   Bộ biến tần.   Công tắc khóa cửa.   Cửa kính nóc.   Công tắc kính cửa người lái (nâng/hạ tất cả cửa một lần bấm).
24   20A6   Hệ thống khóa trung tâm.
25   30A6   Mô-đun điều khiển cửa người lái (cửa sổ điện - nâng/hạ một lần bấm tất cả cửa).   Bộ nhớ công tắc cửa sổ điện cửa người lái (nâng/hạ một lần bấm chỉ cửa người lái).
26   30A6   Mô đun điều khiển cửa hành khách (cửa sổ điện - nâng/hạ một lần bấm).
27   30A6   Cửa kính nóc.
28   20A6   Không sử dụng (dự phòng).
29   30A6   Mô-đun điều khiển cửa sau bên trái (cửa sổ điện - nâng/hạ một lần bấm).
30   30A6   Mô-đun điều khiển cửa sau bên phải (cửa sổ điện - nâng/hạ một lần bấm).
31   15A6   Không sử dụng (dự phòng).
32   10A6   Bộ điều khiển máy thu phát radio.   SYNC.   Bộ điều khiển hệ thống định vị toàn cầu.   Màn hình đa chức năng.   Điều khiển từ xa khóa cửa.
33   20A6   Hệ thống âm thanh.
34   30A6   Rơ le vận hành / khởi động.
35   5A6   Bộ điều khiển hệ thống túi khí.
36   15A6   Gương chiếu hậu bên trong tự động làm mờ.   Nút điều chỉnh gương.
37   20A6   Mô-đun điều khiển hộp phân phối.
38   30A8   Cửa sổ điện (nâng/hạ một lần bấm - chỉ bên người lái).

6Cầu chì siêu nhỏ.
7Cầu chì kép siêu nhỏ.
8Cầu chì PTC.
