Specificatie-overzicht zekeringen

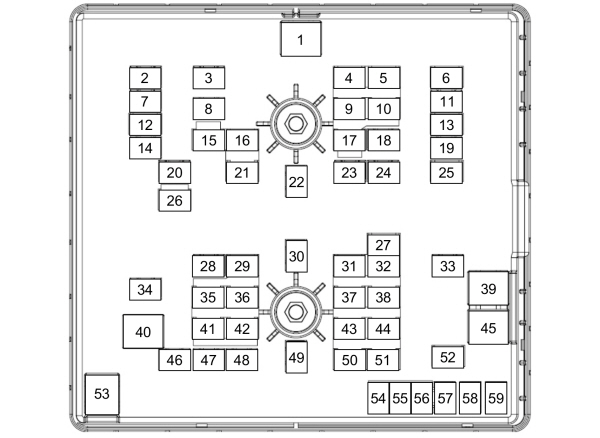

Zekeringkast motorruimte

Item	Ampèrage	Beschermd onderdeel
1	50 A	Ruitenwissers.
2	40 A	Aandrijving op alle wielen.
3	40 A	Element verwarmde voorruit rechterzijde.
4	15 A	Ruitensproeiermotor achter.
5	-	Niet in gebruik.
6	-	Niet in gebruik.
7	40 A	Voorste aanjagermotor
8	40 A	Element verwarmde voorruit linkerzijde.
9	-	Niet in gebruik.
10	-	Niet in gebruik.
11	40 A	Extra voedingspunten achter. USB-poort.
12	20 A	Claxon.
13	10 A	Gasontladingslampen rechts.
14	40 A	Ontwaseming achterruit.
15	10 A	Werking regelmodule dosering.
16	15 A	Regelmodule accucapaciteit - MHEV.
17	-	Niet in gebruik.
18	-	Niet in gebruik.
19	40 A	Extra voedingspunt.
20	-	Niet in gebruik.
21	15 A	Tankverwarming. Roetsensor.
22	40 A	Achterste ventilatormotor.
23	20 A	Brandstofpomp.
24	-	Niet in gebruik.
25	10 A	Gasontladingslampen links.
26	10 A	Elektrisch inklapbare spiegels.
27	5 A	Antiblokkeersysteem.
28	40 A	Systeem selectieve katalytische reductie.
29	20 A	Ontsteking
30	40 A	Brandtoffilterelement
31	15 A	Hulpwaterpomp Start-Stop.
32	15 A	Computer motorregeling.
33	30 A	Startmotor.
34	20 A	Koelventilator
35	15 A	Waterverwarming.
36	15 A	Pomp systeem selectieve katalytische reductie. Uitlaatgasrecirculatieklep. Lambdasensor.
37	5 A	Riem geïntegreerde dynamo startmotor - MHEV.
38	5 A	Gloeibougies.
39	60 A	Regelmodule gloeibougie. Koelventilator
40	60 A	Koelventilator
41	15 A	Verwarming drukleiding regeleenheid dosering.
42	10 A	Regelmodule accucapaciteit - MHEV. Thermostaat
43	10 A	Gloeibougies.
44	15 A	Automatische temperatuurregeling. Koelventilator
45	60 A	Pomp antiblokkeersysteem.
46	30 A	Trekhaakaansluiting.
47	-	Niet in gebruik.
48	60 A	Controlelamp gloeibougie.
49	-	Niet in gebruik.
50	15 A	Stikstofoxidesensor.
51	5 A	Verwarming carterventilatie.
52	10 A	Aircocompressorkoppeling.
53	50 A	Koelventilator
54	5 A	Actieve riemspanner - MHEV.
55	-	Niet in gebruik.
56	25 A	Oliepomp.
57	20 A	Standkachel.
58	25 A	Antiblokkeersysteem met elektronische stabiliteitsregeling.
59	30 A	Trekhaakaansluiting.

Zekeringkast interieur

Item	Ampèrage	Beschermd onderdeel
1	5 A	USB-poort.
2	-	Niet in gebruik.
3	5 A	USB-poort.
4	-	Niet in gebruik.
5	-	Niet in gebruik.
6	-	Niet in gebruik.
7	-	Niet in gebruik.
8	-	Niet in gebruik.
9	10 A	Verwarmde buitenspiegels.
10	-	Niet in gebruik.
11	-	Niet in gebruik.
12	-	Niet in gebruik.
13	-	Niet in gebruik.
14	-	Niet in gebruik.
15	-	Niet in gebruik.
16	5 A	Regensensor.
17	-	Niet in gebruik.
18	20 A	Achterruitwissermotor.
19	-	Niet in gebruik.
20	-	Niet in gebruik.
21	20 A	Verwarmde achterruit.
22	20 A	Verwarmde achterruit.
23	20 A	Extra voedingspunt.
24	20 A	Extra voedingspunt.
25	-	Niet in gebruik.
26	25 A	Voorruitwissermotor.
27	-	Niet in gebruik.
28	-	Niet in gebruik.
29	-	Niet in gebruik.
30	30 A	Elektrische treeplanken.
31	-	Niet in gebruik.
32	-	Niet in gebruik.
33	-	Niet in gebruik.
34	-	Niet in gebruik.
35	5 A	Trekhaakmodule.
36	-	Niet in gebruik.
37	-	Niet in gebruik.
38	-	Niet in gebruik.
39	-	Niet in gebruik.
40	-	Niet in gebruik.
41	-	Niet in gebruik.
42	40 A	Startrelais.
43	-	Aanpassingsrelais.
44	40 A	Startrelais.
45	10 A	Aanpassing interfacemodule.
46	15 A	Trekhaakmodule.
47	5 A	Standverwarming.
48	-	Niet in gebruik.
49	10 A	Rempedaalschakelaar.
50	-	Niet in gebruik.
51	-	Niet in gebruik.
52	30 A	Elektrisch verstelbare bestuurdersstoel.
53	60 A	Accu.
54	60 A	Stroomomvormer.
55	50 A	Carrosserieregelmodule.
56	-	Niet in gebruik.
57	-	Niet in gebruik.
58	10 A	Stekker interface campercarrosserie. Aanpassing interface. Hulp-elektrobox.
59	10 A	Klimaatregeling achter. Vooruitkijkcamera. Achteruitkijkcamera. Module adaptieve snelheidsregeling. Informatiesysteem dode hoek.
60	10 A	Regelmodule dosering reduceermiddel.
61	7,5 A	Tachograaf.
62	15 A	Verbeterde uitschakeling relaissysteemmodule.
63	20 A	Extra voedingspunt.
64	-	Niet in gebruik.
65	-	Niet in gebruik.
66	10 A	Verbeterde uitschakeling relaissysteem. Camper. Relais ontlasting.
67	-	Niet in gebruik.
68	-	Niet in gebruik.
69	5 A	Module stuurwiel.
70	-	Niet in gebruik.
71	10 A	Stoelverwarming.
72	10 A	Stoelverwarming.
73	20 A	Module adaptief verlichtingssysteem, voor. Koplampafstelling.
74	-	Niet in gebruik.
75	20 A	Zekeringkast in motorruimte.
76	10 A	Bedieningsschakelaar elektrisch bediende schuifdeur.
77	5 A	Verlichtingsschakelaar.
78	10 A	Schakelaar slot elektrisch bediende schuifdeur.
79	-	Niet in gebruik.
80	5 A	Startrelais.
81	40 A	Trekhaakmodule.
82	30 A	Elektrisch bediende schuifdeur.
83	-	Niet in gebruik.
84	50 A	Carrosserieregelmodule.
85	30 A	Elektrisch bediende schuifdeur.
86	50 A	Carrosserieregelmodule.

Carrosserieregelmodule

Item	Ampèrage	Beschermd onderdeel
1	-	Niet in gebruik.
2	10 A	Stroomomvormer.
3	7,5 A	Schakelaar elektrisch bediende ruit. Elektrisch bedienbare buitenspiegels.
4	20 A	Niet in gebruik.
5	-	Niet in gebruik.
6	10 A	Niet in gebruik.
7	10 A	Niet in gebruik.
8	5 A	Sirene alarminstallatie
9	5 A	Inbraaksensor. Airconditioning achter.
10	-	Niet in gebruik.
11	-	Niet in gebruik.
12	7,5 A	Klimaatregeling.
13	7,5 A	Diagnosestekker. Stuurkolom. Instrumentengroep.
14	15 A	Regelmodule accucapaciteit - MHEV.
15	15 A	SYNC 3-module.
16	-	Niet in gebruik.
17	7,5 A	Tachograaf.
18	7,5 A	Niet in gebruik.
19	5 A	Sirene met afzonderlijke accu.
20	5 A	Contactslot.
21	5 A	Verwarmingsregeling positieve temperatuurcoëfficiënt.
22	5 A	Regelmodule voetgangerswaarschuwing.
23	30 A	Niet in gebruik.
24	30 A	Niet in gebruik.
25	20 A	Niet in gebruik.
26	30 A	Niet in gebruik.
27	30 A	Niet in gebruik.
28	30 A	Niet in gebruik.
29	15 A	Niet in gebruik.
30	5 A	Niet in gebruik.
31	10 A	Diagnosestekker. Ontvanger afstandsbediening.
32	20 A	RADIO. Telematicamodule.
33	-	Niet in gebruik.
34	30 A	Tachograaf. Berichtencentrum. Verwarming positieve temperatuurcoëfficiënt. Omvormer gelijkstroom/wisselstroom. Camera systeem rijstrookbewaking. Parkeerhulp. Stuurkolom.
35	5 A	Niet in gebruik.
36	15 A	Parkeerhulp. Camera systeem rijstrookbewaking. Stuurkolomregelmodule.
37	20 A	Niet in gebruik.
38	30 A	Elektrisch bediende ruiten.

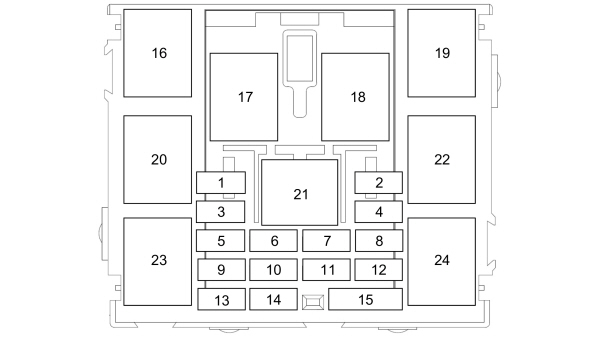

Zekeringkast interieur

Item	Ampèrage	Beschermd onderdeel
1	40 A	Hulpschakelaar 1.
2	40 A	Hulpschakelaar 2.
3	20 A	Bakenschakelaar.
4	20 A	Ontsteking
5	10 A	Richtingaanwijzers.
6	5 A	Led hulpschakelaar 2.
7	-	Niet in gebruik.
8	10 A	Binnenverlichting.
9	15 A	Stekker tweerichtingsradio.
10	5 A	Ontsteking
11	10 A	Ontsteking
12	-	Niet in gebruik.
13	-	Niet in gebruik.
14	5 A	Ontsteking
15	5 A	Voedingsspanning
16	-	Bakenrelais.
17	-	Relais hulpschakelaar 1.
18	-	Relais hulpschakelaar 2.
19	-	Ontstekingsrelais
20	-	Relais richtingaanwijzer links.
21	-	Relais voedingsmodus.
22	-	Relais buitenverlichting.
23	-	Relais richtingaanwijzer rechts.
24	-	Niet in gebruik.

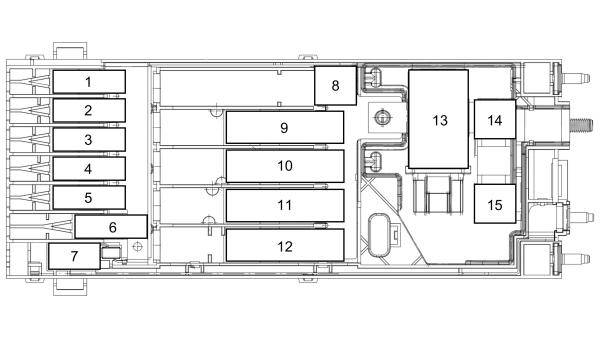

Voorschakel-zekeringenkast

Item	Ampèrage	Beschermd onderdeel
1	125 A	Carrosserieregelmodule.
2	80 A	Elektronische stuurbekrachtiging.
3	150 A	Hulpverwarming.
4	-	Niet in gebruik.
5	-	Niet in gebruik.
6	150 A	Zekeringkast interieur.
7	60 A	Camper.
8	-	Accu.
9	470 A	Startmotor. Dynamo.
10	300 A	Zekeringkast in motorruimte.
11	250 A	Omvormer gelijkstroom/gelijkstroom - MHEV.
12	150 A	Zekeringkast interieur.
13	-	Relais ontlasting.
14	180 A	Extra voedingspunt 1.
15	60 A	Extra voedingspunt 2.
