Specificatie-overzicht zekeringen
Zekeringkast motorruimte
| Zekering | Vermogen zekering | Beveiligde circuits |
|---|---|---|
| F1 | 10A | Selectieve katalytische reductie. |
| F2 | 15A | Selectieve katalytische reductie. |
| F3 | 15A | Selectieve katalytische reductie. |
| F4 | 10A | Selectieve katalytische reductie. |
| F5 | 3A | Verdamper roetfilter. Controlelamp gloeibougie. |
| F6 | 3A | Antiblokkeersysteem. Stabiliteitsregeling. Ontsteking |
| F7 | 7,5A | Computer aandrijfregeling |
| F8 | 20A | Koelventilator |
| F9 | 30A | Ruitenwisser voorruit linkerzijde. |
| F10 | 30A | Ruitenwisser voorruit rechterzijde. |
| F11 | 10A | Aircocompressorkoppeling. |
| F12 | 20A | Gloeibougie verdamper roetfilter. |
| F13 | - | Niet in gebruik. |
| F14 | 3A | Selectieve katalytische reductie - ontsteking. |
| F15 | - | Niet in gebruik. |
| F16 | - | Niet in gebruik. |
| F17 | - | Niet in gebruik. |
| F18 | 40A | Antiblokkeersysteem. Pomp stabiliteitsregeling. |
| F19 | 30A | Startsolenoïde |
| F20 | 60A | Gloeistiften. |
| F21 | 60A | Ontstekingsrelais 3. |
| F22 | - | Niet in gebruik. |
| F22 | - | Niet in gebruik. |
| F23 | - | Niet in gebruik. |
| F24 | 7,5A | Brandstofinspuitpomp |
| F25 | - | Niet in gebruik. |
| F26 | - | Niet in gebruik. |
| F27 | - | Niet in gebruik. |
| F28 | - | Niet in gebruik. |
| F29 | - | Niet in gebruik. |
| F30 | 40A | Koelventilator 1. |
| F31 | 40A | Koelventilator 2. |
| F32 | 60A | Motor dubbele voorruitwissers. |
| F33 | 20A | Hulpwaterpomp Start-Stop. |
| F34 | - | Niet in gebruik. |
| F35 | 15A | Voeding computer motorregeling. |
| F36 | 15A | Sensor NOXI 2. |
| F37 | 7,5A | Klep volumeregeling. |
| F38 | 7,5A | Luchtmassameter. |
| F39 | 15A | Dieselpompverdamper. |
| Relais | Geschakelde circuits |
|---|---|
| R1 | Ontsteking |
| R2 | Startmotor. |
| R3 | Achterruitwisser. |
| R4 | Niet in gebruik. |
| R5 | Koelventilator |
| R6 | Ruitenwisser - aan en uit. |
| R7 | Ruitenwisser - lage en hoge snelheid. |
| R8 | Niet in gebruik. |
| R9 | Niet in gebruik. |
| R10 | Aircocompressorkoppeling. |
| R11 | Gloeibougie brandstofverdampersysteem. |
| R12 | Brandstofinspuitpomp |
| R13 | Pomp aandrijving op alle wielen. |
| R14 | Econetic. |
| R15 | Relais langzaam en snel draaiende koelventilator. |
| R16 | Selectieve katalytische reductie. |
| R17 | Computer aandrijfregeling |
| R18 | Snel draaiende koelventilator. |

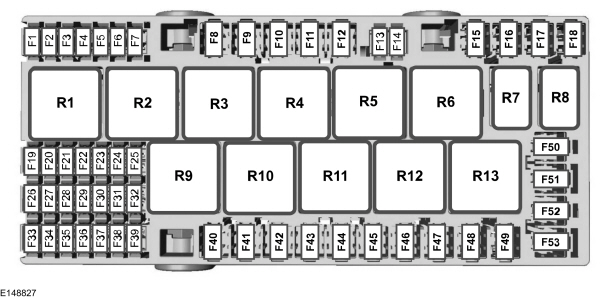

Zekeringenkast interieur
| Zekering | Vermogen zekering | Beveiligde circuits |
|---|---|---|
| F1 | 10A | Airbagmodule. |
| F2 | 20A | Verwarmde achterruit |
| F3 | 10A | Verwarmde buitenspiegels. |
| F4 | - | Niet in gebruik. |
| F5 | - | Niet in gebruik. |
| F6 | 5A | Tachograaf. |
| F7 | 10A | Accusensor. |
| F8 | 40A | AC-voedingspunt. |
| F9 | - | Niet in gebruik. |
| F10 | 30A | Elektrisch verstelbare bestuurdersstoel. |
| F11 | 30A | Elektrisch verstelbare passagiersstoel. |
| F12 | 30A | Elektrische opstap. |
| F13 | - | Niet in gebruik. |
| F14 | 5A | Regelmodule traceren en blokkeren. |
| F15 | 40A | Accurelais computer motorregeling. |
| F16 | 40A | Voedingsrelais computer motorregeling. |
| F17 | - | Niet in gebruik. |
| F18 | 30A | Kleppen antiblokkeersysteem. Kleppen stabiliteitsregeling. |
| F19 | 5A | Tachograaf. |
| F20 | 5A | Relais verwarmde buitenspiegel. Relais verwarmde voorruit |
| F21 | - | Niet in gebruik. |
| F22 | 15A | Zekeringenkast interieur. |
| F23 | 7,5A | Regelmodule airconditioning. |
| F24 | 5A | Koplampafstelling. |
| F25 | 7,5A | Binnenverlichting. |
| F26 | 10A | Verwarmde buitenspiegels. |
| F27 | 20A | Verwarmde voorstoelen. |
| F28 | 20A | Bochtlampen. |
| F29 | 10A | Parkeerhulpcamera achter. Lane Keeping-systeem. Elektrische spiegel. |
| F30 | 5A | Adaptieve snelheidsregeling. |
| F31 | - | Niet in gebruik. |
| F32 | 10A | Binnenverlichting. |
| F33 | 20A | Module aandrijving op alle wielen. |
| F34 | 20A | Achterruitwisser. |
| F35 | 5A | Elektrisch inklapbare spiegels. |
| F36 | 20A | Claxon. |
| F37 | 7,5A | SYNC-module. |
| F38 | 5A | Ventilatormotor. Claxonrelais Relais voorruitwisser. |
| F39 | 7,5A | Sleutelloze toegang. Accu. Elektrisch bediende ruiten. Achterverwarming, ventilatie en airconditioning. |
| F40 | 40A | Voorste aanjagermotor |
| F41 | 40A | Achterste aanjagermotor. |
| F42 | 30A | Verwarmde achterruit |
| F43 | 30A | Trekhaakaansluiting. |
| F44 | 60A | Extra voedingspunten. |
| F45 | - | Niet in gebruik. |
| F46 | 30A | Elektrisch bediende ruiten. |
| F47 | 20A | Stekkerbus aansteker |
| F48 | 20A | Extra voedingspunten achter. |
| F49 | 20A | Extra voedingspunten voor. |
| F50 | 60A | Ontstekingsrelais 1. |
| F51 | 60A | Ontstekingsrelais 2. |
| F52 | 40A | Element verwarmde voorruit linkerzijde. |
| F53 | 40A | Element verwarmde voorruit rechterzijde. |
| Relais | Geschakelde circuits |
|---|---|
| R1 | Standkachel. |
| R2 | Extra voedingspunten. |
| R3 | Niet in gebruik. |
| R4 | Ontsteking 2. |
| R5 | Elektrisch bediende ruiten. |
| R6 | Ontsteking 1. |
| R7 | Claxon. |
| R8 | Niet in gebruik. |
| R9 | Voorste aanjagermotor |
| R10 | Achterste aanjagermotor. |
| R11 | Verwarmde achterruit Verwarmde buitenspiegels. |
| R12 | Element verwarmde voorruit linkerzijde. |
| R13 | Element verwarmde voorruit rechterzijde. |

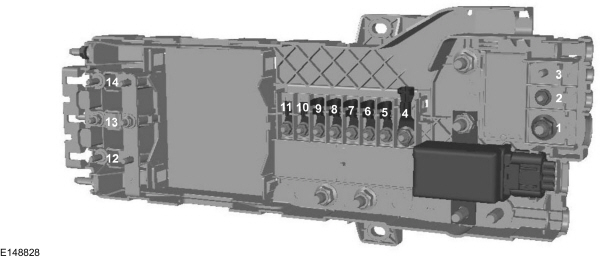

Voorschakel-zekeringenkast
| Zekering | Vermogen zekering | Beveiligde circuits |
|---|---|---|
| F1 | 470A | Zekeringenkast in motorruimte. Startmotor. Dynamo. |
| F2 | 100A | Zekeringenkast interieur. Zekeringkast carrosserieregelmodule. |
| F3 | 40A | Computer aandrijfregeling Antiblokkeersysteem. |
| F4 | 200A | Zekeringenkast interieur. |
| F5 | 100A | Zekeringenkast interieur. |
| F6 | 80A | Interieurverwarming. |
| F7 | 80A | Verwarmde voorruit. |
| F8 | 100A | Aansluitkast in motorcompartiment. |
| F9 | 100A | Zekeringenkast interieur. |
| F10 | 60A | Voeding zekeringenkast interieur. |
| F11 | 60A | Voeding zekeringenkast interieur. |
| F12 | 60A | Extra voedingspunt 1. |
| F13 | 60A | Extra voedingspunt 2. |
| F14 | 60A | Extra voedingspunt 3. |

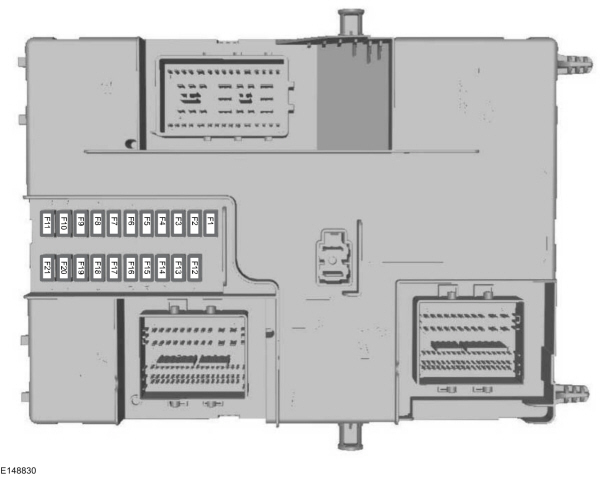

Zekeringenkast carrosserieregelmodule
| Zekering | Vermogen zekering | Beveiligde circuits |
|---|---|---|
| F1 | 15 A | Centraal vergrendelingssysteem 2. |
| F2 | 15 A | Centraal vergrendelingssysteem 1. |
| F3 | 15 A | Contactslot. Relais extra accu. |
| F4 | 5 A | Moduul parkeerhulp |
| F5 | 5 A | Regensensormodule. Module automatische verlichting. |
| F6 | 15 A | Pomp sproeier voorruit. |
| F7 | 7,5 A | Buitenspiegels. |
| F8 | 15 A | Mistlampen, voor |
| F9 | 10 A | Grootlicht rechterzijde. |
| F10 | 10 A | Grootlicht linkerzijde. |
| F11 | 25 A | Buitenverlichting rechterzijde. Stadslicht linkerzijde. |
| F12 | 20 A | Diefstalbeveiliging. Sirene met afzonderlijke accu. |
| F13 | 15 A | Diagnosestekker. Relais extra voedingspunt. Binnenverlichting. |
| F14 | 25 A | Dagrijlicht. Richtingaanwijzers. Achtermistlichten |
| F15 | 25 A | Stadslichten rechterzijde. Buitenverlichting linkerzijde. Derde remlicht. |
| F16 | 20 A | Bediening audio-unit. |
| F17 | 7,5 A | Verwarmingsregeling. Instrumentengroep. Ventilatormotor. |
| F18 | 10 A | Koplampschakelaar Stuurwielmodule. |
| F19 | 5 A | Voorste regelmodule/display-interface module |
| F20 | 5 A | Passieve elektronische startbeveiliging en contact. Ontsteking |
| F21 | 3 A | Voorste audioregelmodule. Accessoirerelais. |
