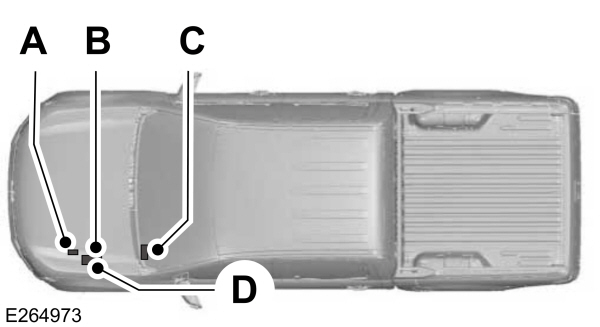

Emplacement des boîtes à fusibles
A Boîte à pré-fusibles.B Boîte à fusibles du compartiment moteur (véhicules avec direction assistée hydraulique) / Boîte à fusibles du compartiment moteur (véhicules avec direction assistée électronique).C Boîte à fusibles de l'habitacle.D Boîte à fusibles haute intensité (sous la boîte à fusibles du compartiment moteur) (le cas échéant). |
Note :
La boîte à fusibles de l'habitacle se trouve sur le côté droit dans les véhicules à conduite à droite.
Boîte à pré-fusibles
Votre véhicule est équipé d'une boîte à pré-fusibles, qui est située dans le compartiment moteur et fixée sur le plot positif de batterie. Cette boîte contient plusieurs fusibles haute intensité. Si vous devez remplacer ces fusibles haute intensité, contactez un concessionnaire agréé.
Boîte à fusible du compartiment moteur - Véhicules avec direction assistée hydraulique
AVERTISSEMENT:
Pour réduire le risque de choc électrique, replacez toujours le couvercle du boîtier de distribution électrique avant de rebrancher la batterie ou de remplir les réservoirs de liquides. |

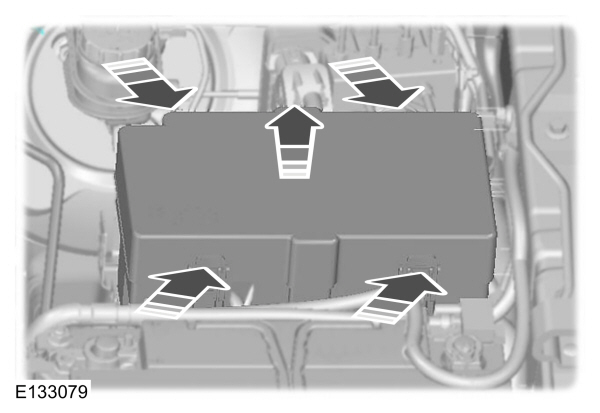

Ouvrez le couvercle de la boîte à fusibles pour accéder aux fusibles.
Boîte à fusible du compartiment moteur - Véhicules avec direction assistée électronique
|
AVERTISSEMENT:
Débranchez toujours la batterie avant d'assurer l'entretien des fusibles haute intensité.
AVERTISSEMENT:
Pour réduire le risque de choc électrique, replacez toujours le couvercle du boîtier de distribution électrique avant de rebrancher la batterie ou de remplir les réservoirs de liquides. |
La boîte à fusibles du compartiment moteur renferme des fusibles haute intensité qui protègent les principaux systèmes électriques du véhicule contre les surcharges.
Lorsque vous débranchez puis rebranchez la batterie, vous devez réinitialiser certaines fonctions. Voir
Remplacement de la batterie 12 V.

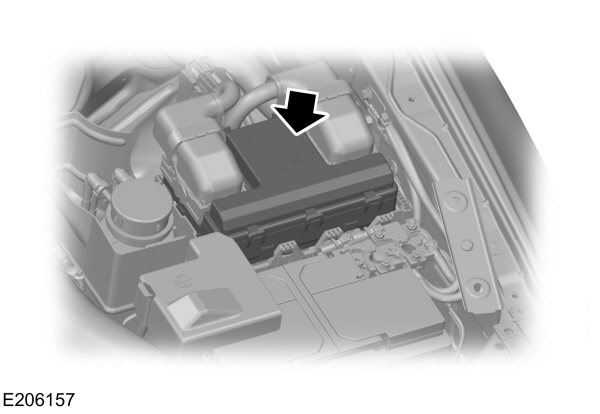

Soulevez le levier de déverrouillage à l'arrière du couvercle pour le déposer.
Boîte à fusibles haute intensité
Votre véhicule est équipé d'une boîte à pré-fusibles, qui est située dans le compartiment moteur sous la boîte à fusibles du compartiment moteur. Cette boîte contient plusieurs fusibles haute intensité. Si vous devez remplacer ces fusibles haute intensité, contactez un concessionnaire agréé.

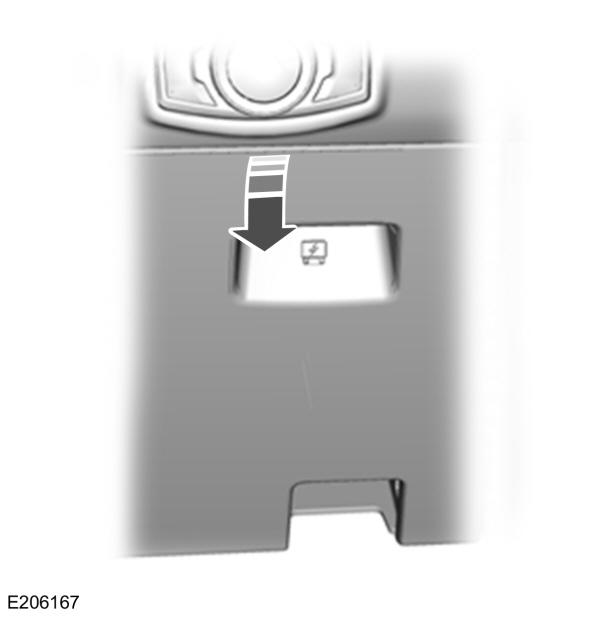

Boîte à fusibles de l'habitacle
La boîte à fusibles se trouve derrière le couvercle d'accès sur la face extérieure de la colonne de direction.
