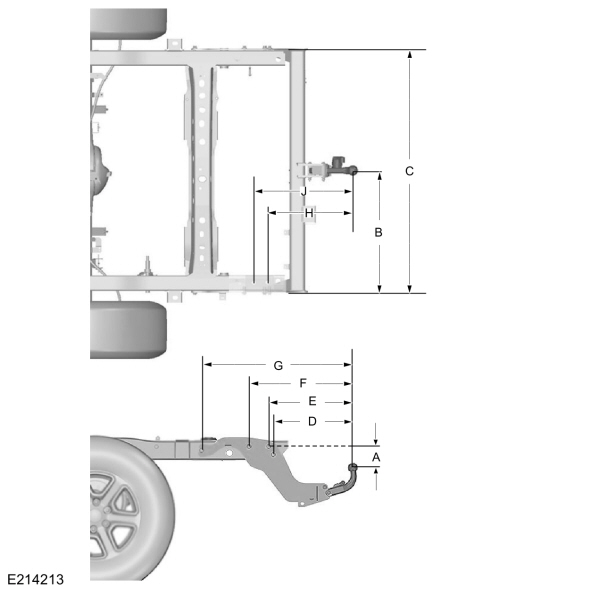

Véhicules 4x2
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E214213_EUR&t=JPG)
A
![](../images/empty.gif)
Point de fixation - Centre de la boule de remorquage (4x2)
124 ± 5 (4,8 ± 0,2)B
![](../images/empty.gif)
Centre de la boule de remorquage - longeron (extérieur)
598 (23,5)C
![](../images/empty.gif)
Extérieur du longeron
1195 (47)D
![](../images/empty.gif)
Centre de la boule de remorquage - Centre du 1er point de fixation (4x2)
419 ± 5 (16,5 ± 0,2)E
![](../images/empty.gif)
Centre de la boule de remorquage - Centre du 2e point de fixation (4x2)
442 ± 5 (17,4 ± 0,2)F
![](../images/empty.gif)
Centre de la boule de remorquage - Centre du 3e point de fixation (4x2)
542 ± 5 (21,3 ± 0,2)G
![](../images/empty.gif)
Centre de la boule de remorquage - Centre du 4e point de fixation (4x2)
785 ± 5 (30,9 ± 0,2)H
![](../images/empty.gif)
Centre de la boule de remorquage - Centre du 5e point de fixation (4x2)
429 ± 5 (16,8 ± 0,2)J
![](../images/empty.gif)
Centre de la boule de remorquage - Centre du 6e point de fixation (4x2)
504 ± 5 (19,8 ± 0,2)

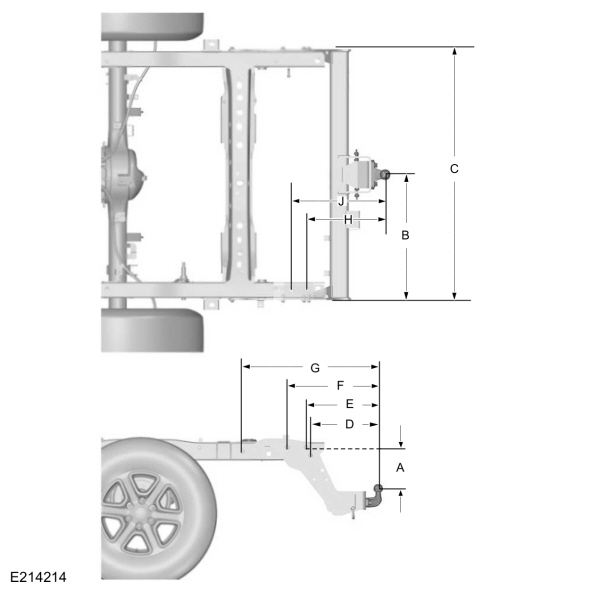

4x2 (véhicules avec assiette de suspension accrue) et 4x4
![Image Shown Without Description](https://www.fordservicecontent.com/images/imagen/imagen2.dll?w=600&id=E214214_EUR&t=JPG)
A
![](../images/empty.gif)
Point de fixation – Centre de la boule de remorquage
241,5 ± 5 (9,5 ± 0,2)B
![](../images/empty.gif)
Centre de la boule de remorquage - longeron (extérieur)
598 (23,5)C
![](../images/empty.gif)
Extérieur du longeron
1195 (47)D
![](../images/empty.gif)
Centre de la boule de remorquage - Centre du 1er point de fixation
363 ± 5 (14,3 ± 0,2)E
![](../images/empty.gif)
Centre de la boule de remorquage - Centre du 2e point de fixation
386 ± 5 (15,2 ± 0,2)F
![](../images/empty.gif)
Centre de la boule de remorquage - Centre du 3e point de fixation
486 ± 5 (19,1 ± 0,2)G
![](../images/empty.gif)
Centre de la boule de remorquage - Centre du 4e point de fixation
728 ± 5 (28,7 ± 0,2)H
![](../images/empty.gif)
Centre de la boule de remorquage - Centre du 5e point de fixation
373 ± 5 (14,7 ± 0,2)J
![](../images/empty.gif)
Centre de la boule de remorquage - Centre du 6e point de fixation
448 ± 5 (17,6 ± 0,2)
