Boule de remorquage
AVERTISSEMENT:
Veillez à toujours placer le bras de boule de remorquage dans un endroit sûr à l'intérieur du véhicule pour éviter d'en faire un projectile potentiel en cas de collision. Le non-respect de ces instructions peut entraîner des blessures corporelles voire un décès.
AVERTISSEMENT:
Ne coupez pas, ne percez pas, ne soudez pas et ne modifiez pas l'attelage de remorque. La modification de l'attelage de remorque peut diminuer la capacité de l'attelage. |
Note :
La pose du bras de boule de remorquage doit être effectuée avec un soin particulier car la sécurité du véhicule et de la remorque en dépend.
Note :
Ne démontez pas ni ne tentez de réparer le bras de boule de remorquage.
Type 1

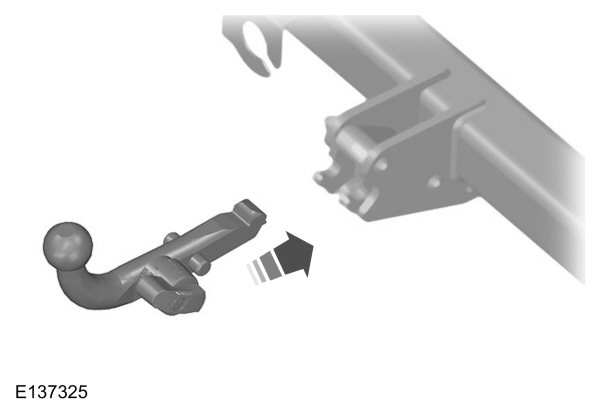

Insertion du bras de boule de remorquage
Note :
Assurez-vous que le bras de la boule de remorquage est complètement engagé dans son logement.
Note :
La prise de remorque et le logement du bras de boule de remorquage sont montés sous le pare-chocs arrière.
- Insérez le bras de la boule de remorquage dans le logement.
- Tournez la prise de remorque de 90 degrés vers le bas jusqu'à ce qu'elle s'engage dans la position correcte.

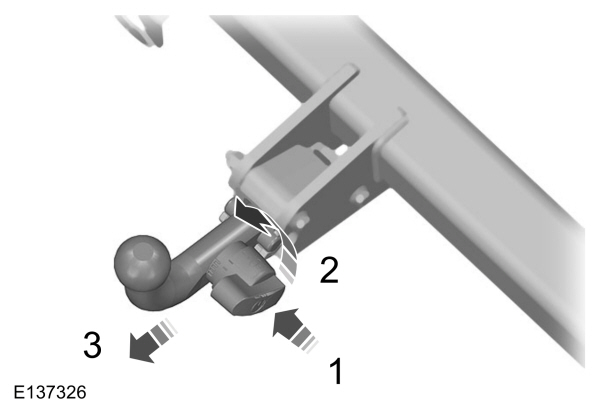

Dépose du bras de boule de remorquage
- Poussez le levier vers le centre du véhicule.
- Tournez le levier dans le sens inverse des aiguilles d'une montre pour déverrouiller le bras de la boule de remorquage.
- Déposer la boule de remorquage.

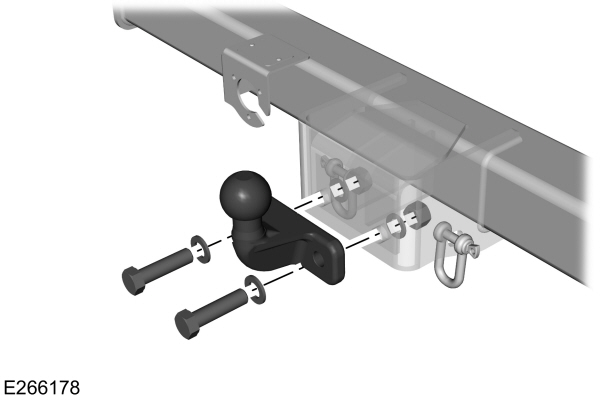

Type 2
- Serrez les boulons à 218 Nm.

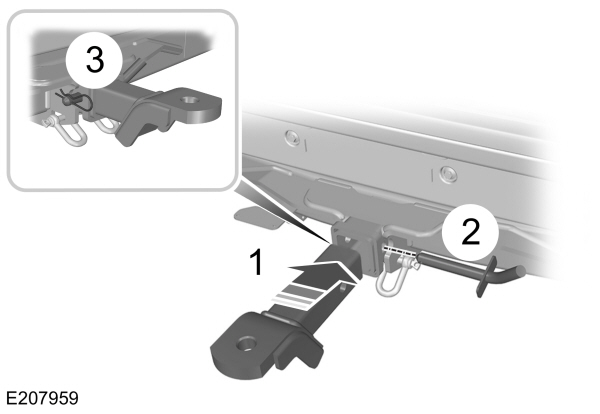

Type 3
- Insérez le bras de la boule de remorquage dans la barre de remorquage.
- Insérez la broche.
- Fixez la broche en place avec l'attache.
Conduite avec une remorque
Note :
si l'une des conditions suivantes ne peut pas être remplie, il ne faut pas utiliser la barre d'attelage et il faut la faire contrôler par un concessionnaire agréé.
Note :
ne déverrouillez jamais le bras de la boule de remorquage lorsque la remorque est fixée.
Avant de prendre la route- Vérifiez que le bras de la boule de remorquage est correctement engagé et verrouillé en position.
- Installez la fiche dans son logement, le cas échéant.
Dépose de la vis de serrage antibruit (le cas échéant)
Note :
La vis de serrage antibruit du dispositif de remorquage doit être retirée de la barre de remorquage lors du remorquage.
Note :
En dehors des situations de remorquage, la vis de serrage antibruit doit être remise en place et le contre-écrou doit être serré. Le couple de serrage ne doit pas dépasser 47 Nm.

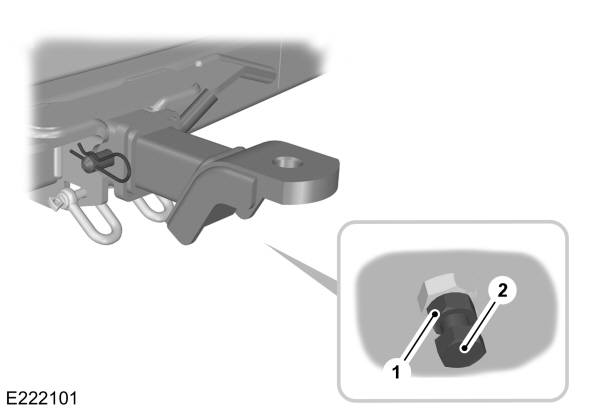

Desserrez le contre-écrou de la vis de serrage (1) pour déposer la vis de serrage antibruit (2) de l'accouplement de remorquage.
Conduite sans remorque
Note :
Lorsque vous n'utilisez pas le bras de la boule de remorquage, retirez-le du véhicule.
Note :
Retirez les adaptateurs de la prise électrique de barre de remorquage lorsqu'elle n'est pas utilisée. Le non-respect de cette consigne peut entraîner une corrosion de la prise.
- Retirez le bras de la boule de remorquage du véhicule et fixez-le fermement à l'intérieur du coffre à bagages.
Entretien
Veillez à la propreté du système d'attelage.
Nettoyez régulièrement la prise électrique de barre de remorquage.
A intervalles réguliers, lubrifiez le mécanisme de la boule de remorquage avec de la graisse ou de l'huile sans résine et lubrifiez le verrouillage avec du graphite.
