Remplacement d'une ampoule
Optique de phare :
Utilisez uniquement des ampoules possédant les spécifications correctes. Voir
Tableau de spécification des ampoules.
Remplacement des ampoules de phare
Note :
Les lampes à LED ne peuvent pas être réparées. Contactez un concessionnaire agréé en cas de panne.
Note :
ne touchez pas le verre de l'ampoule.
Optique de phare :- Ampoule de feu de stationnement avant.
- Ampoule de feu de route ou ampoule de feu de jour.
- Ampoule de feu de croisement.
- Ampoule de feu de clignotant.
Remplacement de l'ampoule de feu de route
- Déposez le cache avec précaution.
- Débranchez le connecteur.
- Tournez l'ampoule dans le sens contraire des aiguilles d'une montre et déposez-la.
- Procédez dans l'ordre inverse pour poser l'ampoule neuve.
Remplacement de l'ampoule de feu de croisement
- Déposez le cache avec précaution.
- Débranchez le connecteur.
- Enlevez l'ampoule de l'optique de phare en la tournant dans le sens contraire des aiguilles d'une montre, puis retirez-la à l'horizontale.
- Libérez le ressort de retenue et retirez l'ampoule de l'optique de phare en la tirant à l'horizontale.
Remplacement de l'ampoule de feu de stationnement avant
- Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.
- Déposez l'ampoule en la retirant tout droit.
- Procédez dans l'ordre inverse pour poser l'ampoule neuve.
Remplacement de l'ampoule de feu de clignotant
- Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.
- Appuyez sur l'ampoule, tournez-la dans le sens contraire des aiguilles d'une montre, puis déposez-la.
- Procédez dans l'ordre inverse pour poser l'ampoule neuve.
Répétiteur latéral
- Glissez le verre vers l'arrière et déposez-le.
- Débranchez le connecteur.
Lampe d'approche et clignotant latéral
A Indicateur de direction latéral.B Lampe d'approche. |
Note :
ces feux ne sont pas réparables, veuillez contacter un concessionnaire agréé en cas de dysfonctionnement.
Projecteurs antibrouillard
Note :
Les lampes à LED ne peuvent pas être réparées. Contactez un concessionnaire agréé en cas de panne.
- Déposez les vis.
- Pour retirer l'ampoule, il faut accéder à l'espace derrière le pare-chocs.
- Débranchez le connecteur.
- Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.
Note :
l'ampoule ne peut pas être séparée du porte-ampoule.
Feux arrière
Type 1
Feu arrière, feu stop, feu de recul, feu antibrouillard et clignotant

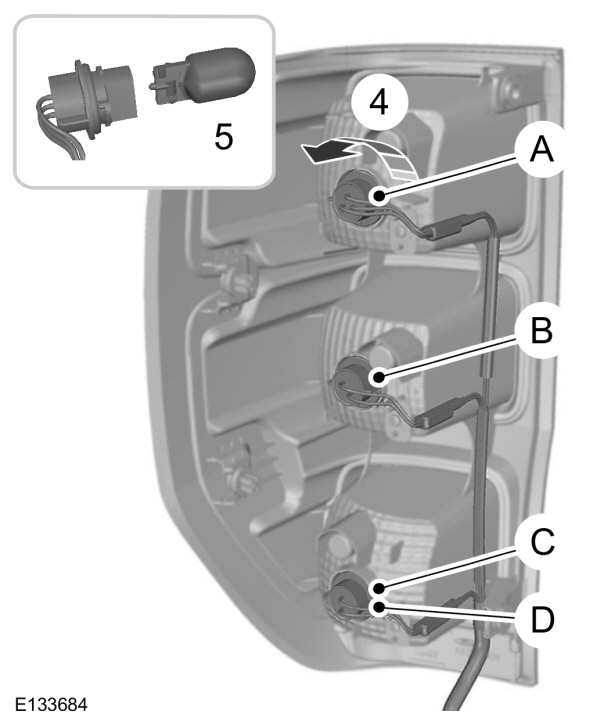

| AFeu stop et feu arrière. B Indicateur de direction arrière.C Feu de recul.D Feu arrière de brouillard. |

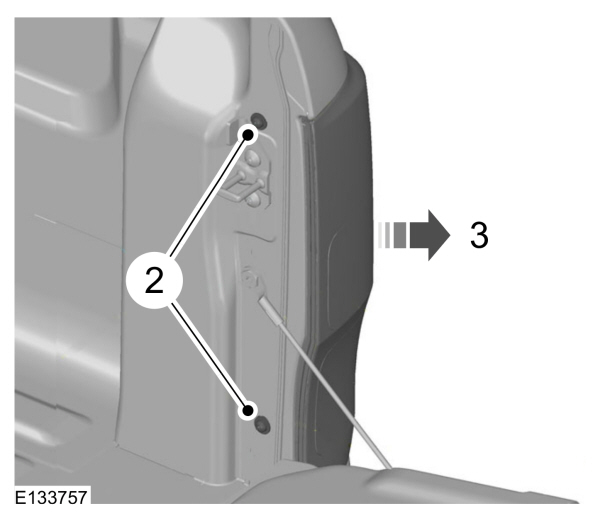

- Levez la poignée de hayon manuelle pour ouvrir le hayon.
- Déposez les vis.
- A l'aide d'un outil approprié, un tournevis par exemple, déposez la lampe avec précaution.
- Tournez le porte-ampoule dans le sens contraire des aiguilles d'une montre et déposez-le.
- Déposez l'ampoule.
Type 2
Feu arrière, feu stop, feu de recul et clignotant
| AIndicateur de direction arrière. B Feu stop et feu arrière.C Feu de recul. |
- Déposez les vis.
- Déposez les cabochons des feux.
- Déposez l'ampoule.
Eclairage de plaque d'immatriculation
Type 1

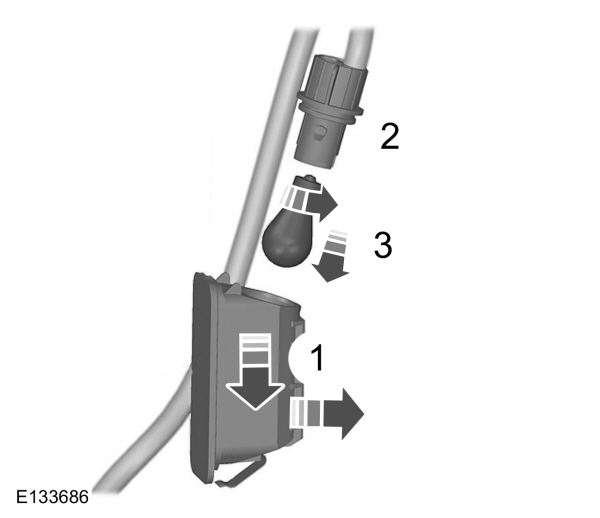

- A l'aide d'un outil approprié, un tournevis par exemple, déposez la lampe avec précaution.
- Tournez le boîtier vers la gauche sur la position de déverrouillage.
- Déposez l'ampoule.
Type 2
- Déposez les vis.
- Déposez les cabochons des feux.
- Déposez l'ampoule.
