OSTRZEŻENIE   OSTRZEŻENIE:  Układ kamery wstecznej jest urządzeniem pomocniczym podczas cofania pojazdu, niemniej kierowca musi korzystać z niego w połączeniu z wewnętrznym lusterkiem wstecznym oraz zewnętrznymi lusterkami wstecznymi w celu zapewnienia jak największego pola widzenia.
OSTRZEŻENIE   OSTRZEŻENIE:  Obiekty, które znajdują się blisko rogu zderzaka lub pod zderzakiem, mogą być niewidoczne na ekranie ze względu na ograniczony zasięg układu kamery.
OSTRZEŻENIE   OSTRZEŻENIE:  Zawróć powoli pojazd. Nieprzestrzeganie tej instrukcji może spowodować utratę kontroli nad pojazdem, obrażenia ciała lub śmierć.
OSTRZEŻENIE   OSTRZEŻENIE:  Zachowaj ostrożność, gdy drzwi tylne przestrzeni ładunkowej są niedomknięte. Jeśli drzwi tylne przestrzeni ładunkowej są niedomknięte, kamera nie będzie się znajdowała we właściwym położeniu i obraz wideo może być nieprawidłowy. Jeśli drzwi tylne przestrzeni ładunkowej są niedomknięte, znikną wszystkie linie prowadzące. Niezastosowanie się do tej instrukcji może spowodować poważne obrażenia ciała.
OSTRZEŻENIE   OSTRZEŻENIE:  Zachowaj ostrożność podczas włączania i wyłączania funkcji kamery, gdy w przekładni nie jest wybrane położenie parkowania (P). Upewnij się, że pojazd się nie porusza.
OSTRZEŻENIE   OSTRZEŻENIE:  Aby uniknąć obrażeń, zawsze zachowuj ostrożność, gdy włączony jest bieg wsteczny (R), i gdy korzystasz z kamery wstecznej.

 Kamera wsteczna pokazuje obraz obszaru za pojazdem. Podczas działania układu na wyświetlaczu pojawiają się linie, które odwzorowują trasę pojazdu i odległość od przeszkód znajdujących się za nim.
Image Shown Without Description

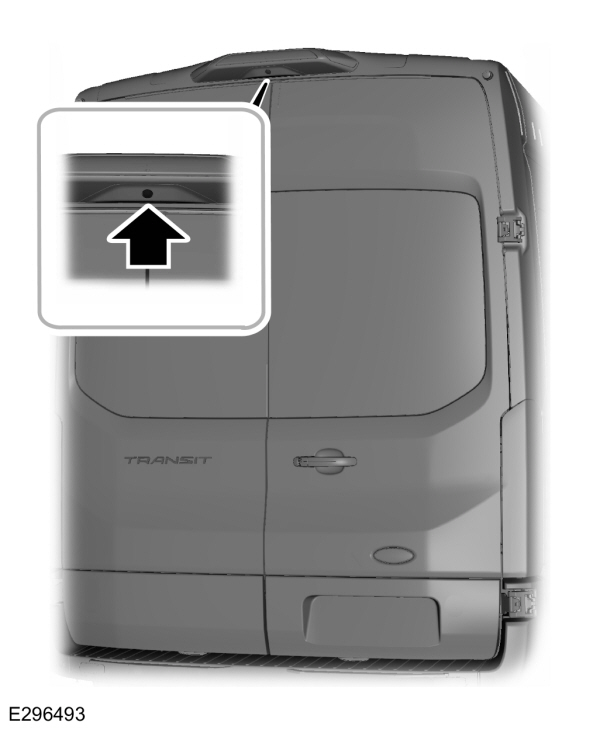

Kamera jest zintegrowana z dodatkowym środkowym światłem STOP.
Korzystanie z kamery wstecznej
Układ kamery wstecznej wyświetla obraz, przedstawiający sytuację za pojazdem, po włączeniu biegu wstecznego (R).
Wskazówka:   Układ tylnych czujników nie działa przy prędkościach powyżej 5 km/h i może nie wykryć obiektów, które znajdują się pod pewnym kątem lub się poruszają.
Wskazówka:   Po włączeniu biegu wstecznego (R), gdy tylne drzwi przestrzeni ładunkowej lub drzwi tylne przestrzeni ładunkowej są otwarte, nie wyświetlą się żadne funkcje kamery wstecznej.
Wskazówka:   Podczas holowania kamera widzi tylko holowany obiekt.W takiej sytuacji zasięg może nie być wystarczający (jak w przypadku normalnego działania) i niektóre obiekty mogą być niewidoczne.W niektórych pojazdach linie prowadzące mogą zniknąć po podłączeniu złącza przyczepy.
Układ może nie działać prawidłowo w następujących warunkach:
  • W nocy lub w zaciemnionych miejscach, jeśli światła cofania nie działają.
  • Jeżeli kamera jest zasłonięta.Oczyść obiektyw kamery miękką, bezkłaczkową szmatką i nieściernym środkiem do czyszczenia.
  • Kamera jest nieprawidłowo ustawiona w wyniku uszkodzenia tyłu pojazdu.
Linie prowadzące kamery wstecznej
OSTRZEŻENIE   OSTRZEŻENIE:  Obiekty znajdujące się powyżej kamery mogą nie być widoczne. W razie potrzeby sprawdź przestrzeń za pojazdem.

Image Shown Without Description
AAktywne linie prowadzące.
BLinia środkowa.
CStała linia prowadząca: zielona strefa.
DStała linia prowadząca: żółta strefa.
EStała linia prowadząca: czerwona strefa.
FTylny zderzak.
Jeśli akumulator był odłączony, pełna funkcjonalność linii prowadzących nie będzie dostępna bezpośrednio po ponownym podłączeniu akumulatora. Linie prowadzące odzyskają swoją pełną funkcjonalność po przejechaniu pojazdem po możliwie najprostszej linii przez pięć minut z prędkością minimalną wynoszącą 50 km/h (31 mil/godz).
Układ wykorzystuje trzy rodzaje linii prowadzących, które pomagają w obserwacji sytuacji z tyłu pojazdu:
  • Aktywne linie prowadzące pokazują zamierzony tor jazdy pojazdu podczas cofania.
  • Linia środkowa pozwala ustawić środek pojazdu względem przyczepy.
  • Stałe linie prowadzące pokazują faktyczny tor jazdy pojazdu podczas cofania w linii prostej.Mogą być pomocne podczas parkowania tyłem lub ustawiania pojazdu względem innego obiektu.
 Aktywne linie prowadzące są wyświetlane wyłącznie w połączeniu ze stałymi liniami prowadzącymi. Aby skorzystać z funkcji aktywnych linii prowadzących, obróć kierownicę w celu skierowania linii prowadzących w kierunku zamierzonego toru jazdy. Jeśli zmienisz położenie kierownicy podczas jazdy na biegu wstecznym (R), pojazd może zboczyć z pierwotnego, zamierzonego toru jazdy.
 Stałe i aktywne linie prowadzące są widoczne lub zanikają, w zależności od położenia kierownicy. Gdy kierownica jest w położeniu na wprost, aktywne linie prowadzące nie są widoczne. Obiekty w czerwonej strefie znajdują się najbliżej pojazdu, a obiekty w zielonej strefie znajdują się najdalej od niego.
Wskazówka:   Linie prowadzące są dostępne tylko wtedy, gdy jest włączony bieg wsteczny (R).
Ustawienia systemu
Ustawienia kamery można zmieniać za pomocą menu ustawień pojazdu.   Patrz   Ustawienia.
Ręczne powiększanie
OSTRZEŻENIE   OSTRZEŻENIE:  Jeśli funkcja ręcznego powiększania jest włączona, pokazywany obraz może nie obejmować całego obszaru za pojazdem. Gdy korzystasz z funkcji ręcznego powiększania, zwracaj uwagę na otoczenie.

Funkcja ręcznego powiększania jest dostępna tylko wtedy, gdy jest wybrany bieg wsteczny (R).
Dostępne ustawienia tej funkcji to Powiększanie (+) i Zmniejszanie (-). Naciśnij symbol na ekranie kamery, aby zmienić widok. Funkcja Powiększania jest domyślnie wyłączona. Obraz obejmuje również tylny zderzak, jako punkt odniesienia.
Wskazówka:   Po włączeniu funkcji ręcznego powiększania widoczna jest wyłącznie linia środkowa.
Opóźnienie kamery wstecznej
Funkcję tę można włączać lub wyłączać za pośrednictwem menu ustawień pojazdu.   Patrz   Ustawienia.   Ustawienie domyślne to funkcja wyłączona.
Po zmianie biegu z położenia biegu wstecznego (R) w położenie inne niż parkowania (P), obraz z kamery jest nadal wyświetlany na ekranie do momentu, gdy:
  • Prędkość pojazdu odpowiednio wzrośnie.
  • Wybierzesz położenie parkowania (P).
  • Włączysz hamulec postojowy w pojeździe z mechaniczną skrzynią biegów.
Rozszerzone układy pomocy przy parkowaniu lub pilot parkowania (jeśli jest w wyposażeniu)
Funkcję tę można włączać lub wyłączać za pośrednictwem menu ustawień pojazdu.Patrz   Ustawienia.
Po wykryciu przez układ tylnych czujników obiektu w górnej części obrazu wyświetlane są czerwone, żółte i zielone wskaźniki.
