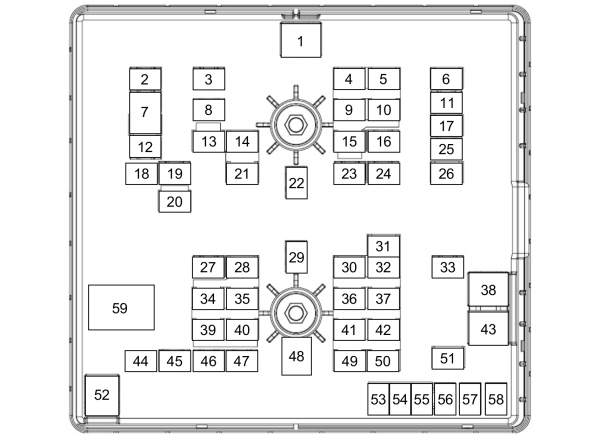

Skrzynka bezpieczników w komorze silnika

| Pozycja
| Prąd
| Zabezpieczany element
|
|---|
| 1
| 50 A
| Wycieraczki.
|
| 2
| 40 A
| Napęd na wszystkie koła.
|
| 3
| 40 A
| Element grzejny przedniej szyby z prawej strony.
|
| 4
| 15 A
| Pompa spryskiwacza tylnej szyby.
|
| 5
| -
| Nieużywany.
|
| 6
| -
| Nieużywany.
|
| 7
| 40 A
| Silnik dmuchawy z przodu.
|
| 8
| 40 A
| Element grzejny przedniej szyby z lewej strony.
|
| 9
| 15 A
| Zaczep zamka drzwi tylnych.
|
| 10
| 5 A
| Moduł sterujący energią akumulatora — MHEV.
|
| 11
| 40 A
| Dodatkowe gniazdo zasilania.
Port USB.
|
| 12
| 20 A
| Sygnał dźwiękowy.
|
| 13
| 20 A
| Układ selektywnej redukcji katalitycznej.
|
| 14
| 10 A
| Moduł sterujący energią akumulatora – moduł sterowania zespołem napędowym.
|
| 15
| -
| Nieużywany.
|
| 16
| -
| Nieużywany.
|
| 17
| 10 A
| Reflektory ksenonowe prawe.
|
| 18
| 40 A
| Odszranianie tylnej szyby.
|
| 19
| 20 A
| Przednie światła przeciwmgielne.
|
| 20
| 10 A
| Lusterka składane elektrycznie.
|
| 21
| 15 A
| Zasilanie pojazdu 4.
|
| 22
| 40 A
| Silnik dmuchawy z tyłu.
|
| 23
| 20 A
| Pompa paliwowa.
|
| 24
| 40 A
| Przekaźnik zapłonu-rozruchu.
|
| 25
| 40 A
| Dodatkowe gniazda zasilania.
|
| 26
| 10 A
| Reflektory ksenonowe lewe.
|
| 27
| 40 A
| Układ selektywnej redukcji katalitycznej.
|
| 28
| 20 A
| Zasilanie pojazdu 1.
|
| 29
| 40 A
| Nagrzewnica filtra paliwa.
|
| 30
| 7,5 A
| Pompa płynu chłodzącego.
|
| 31
| 5 A
| Układ zapobiegający blokowaniu kół podczas hamowania.
|
| 32
| 15 A
| Moduł sterujący skrzynią biegów.
|
| 33
| 30 A
| Rozrusznik.
|
| 34
| 15 A
| Układ selektywnej redukcji katalitycznej.
|
| 35
| 15 A
| Zasilanie pojazdu 2.
|
| 36
| 5 A
| Zintegrowany z pasem alternator rozrusznika — MHEV.
|
| 37
| 5 A
| Świece żarowe.
Moduł sterowania zespołem napędowym.
|
| 38
| 60 A
| Moduł sterujący świecami żarowymi.
|
| 39
| 15 A
| Układ selektywnej redukcji katalitycznej.
|
| 40
| 10 A
| Zasilanie pojazdu 3.
|
| 41
| 10 A
| Sterownik świec żarowych.
|
| 42
| 15 A
| Zespół sterujący skrzynią biegów.
|
| 43
| 60 A
| Pompa układu zapobiegającego blokowaniu kół podczas hamowania.
|
| 44
| 25 A
| Wentylator
|
| 45
| 30 A
| Gniazdo przyczepy.
|
| 46
| -
| Nieużywany.
|
| 47
| -
| Nieużywany.
|
| 48
| 50 A
| Wentylator
|
| 49
| 15 A
| Czujnik tlenków azotu.
|
| 50
| 5 A
| Nagrzewnica zamkniętego układu odpowietrzania skrzyni korbowej.
|
| 51
| 10 A
| Sprzęgło klimatyzacji.
|
| 52
| 50 A
| Wentylator
|
| 53
| 5 A
| Aktywny napinacz — MHEV.
|
| 54
| 20 A
| Ostrzegawczy sygnał akustyczny cofania.
|
| 55
| 25 A
| Pompa oleju przekładniowego.
|
| 56
| 20 A
| Nagrzewnica wspomagająca na paliwo.
|
| 57
| 25 A
| Układ zapobiegający blokowaniu kół podczas hamowania z elektronicznym układem stabilizacji toru jazdy.
|
| 58
| 30 A
| Gniazdo przyczepy.
|
| 59
| -
| Przekaźnik wentylatora chłodzenia.
|

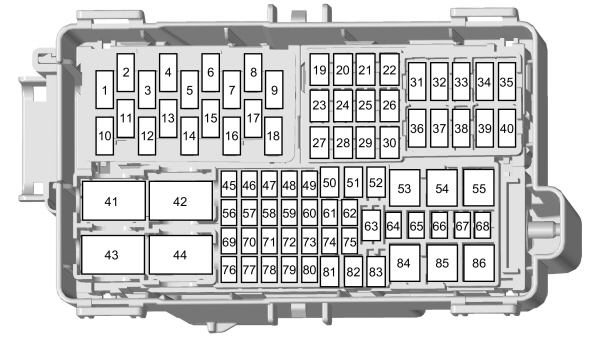

Skrzynka bezpieczników w przedziale kierowcy

| Pozycja
| Prąd
| Zabezpieczany element
|
|---|
| 1
| 5 A
| Port USB.
|
| 2
| -
| Nieużywany.
|
| 3
| 5 A
| Port USB.
|
| 4
| -
| Nieużywany.
|
| 5
| -
| Nieużywany.
|
| 6
| -
| Nieużywany.
|
| 7
| -
| Nieużywany.
|
| 8
| -
| Nieużywany.
|
| 9
| 10 A
| Ogrzewane lusterka zewnętrzne.
|
| 10
| -
| Nieużywany.
|
| 11
| -
| Nieużywany.
|
| 12
| -
| Nieużywany.
|
| 13
| -
| Nieużywany.
|
| 14
| -
| Nieużywany.
|
| 15
| -
| Nieużywany.
|
| 16
| 5 A
| Czujnik deszczu.
|
| 17
| -
| Nieużywany.
|
| 18
| 20 A
| Silniczek wycieraczki szyby tylnej.
|
| 19
| -
| Nieużywany.
|
| 20
| -
| Nieużywany.
|
| 21
| 20 A
| Ogrzewanie tylnej szyby.
|
| 22
| 20 A
| Ogrzewanie tylnej szyby.
|
| 23
| 20 A
| Dodatkowe gniazdo zasilania.
|
| 24
| 20 A
| Dodatkowe gniazdo zasilania.
|
| 25
| -
| Nieużywany.
|
| 26
| 25 A
| Silniczek wycieraczki przedniej szyby.
|
| 27
| -
| Nieużywany.
|
| 28
| -
| Nieużywany.
|
| 29
| -
| Nieużywany.
|
| 30
| 30 A
| Elektryczne stopnie.
|
| 31
| -
| Nieużywany.
|
| 32
| -
| Nieużywany.
|
| 33
| -
| Nieużywany.
|
| 34
| -
| Nieużywany.
|
| 35
| 5 A
| Moduł holowania przyczepy.
|
| 36
| -
| Nieużywany.
|
| 37
| -
| Nieużywany.
|
| 38
| -
| Nieużywany.
|
| 39
| -
| Nieużywany.
|
| 40
| -
| Nieużywany.
|
| 41
| -
| Nieużywany.
|
| 42
| 40 A
| Przekaźnik rozrusznika.
|
| 43
| -
| Przekaźnik dla modyfikatora pojazdu.
|
| 44
| 40 A
| Przekaźnik rozrusznika.
|
| 45
| 10 A
| Moduł interfejsu dla modyfikatora pojazdu.
|
| 46
| 15 A
| Moduł holowania przyczepy.
|
| 47
| 5 A
| Nagrzewnica zasilana paliwem.
|
| 48
| -
| Nieużywany.
|
| 49
| 10 A
| Przełącznik pedału hamulca.
|
| 50
| -
| Nieużywany.
|
| 51
| -
| Nieużywany.
|
| 52
| 30 A
| Siedzenie kierowcy regulowane elektrycznie.
|
| 53
| 60 A
| Akumulator.
|
| 54
| 60 A
| Przemiennik prądu.
|
| 55
| 50 A
| Moduł sterujący układami nadwozia.
|
| 56
| -
| Nieużywany.
|
| 57
| -
| Nieużywany.
|
| 58
| 10 A
| Interfejs nadwozia pojazdu kempingowego.
Interfejs dla modyfikatora pojazdu.
Dodatkowa skrzynka przyłączowa.
|
| 59
| 10 A
| Tylny układ klimatyzacji.
Kamera przednia.
Kamera wsteczna.
Moduł adaptacyjnego tempomatu.
Układ monitorowania martwego pola.
|
| 60
| 10 A
| Moduł sterujący dozowaniem reduktora.
|
| 61
| 7,5 A
| Tachograf.
|
| 62
| 15 A
| Moduł układu przekaźników rozszerzonego odcięcia.
|
| 63
| 20 A
| Dodatkowe gniazdo zasilania.
|
| 64
| -
| Nieużywany.
|
| 65
| -
| Nieużywany.
|
| 66
| 10 A
| Układ przekaźników rozszerzonego odcięcia.
Pojazd kempingowy.
Przekaźnik zmniejszania obciążenia.
|
| 67
| -
| Nieużywany.
|
| 68
| -
| Nieużywany.
|
| 69
| 5 A
| Moduł kierownicy.
|
| 70
| -
| Nieużywany.
|
| 71
| 10 A
| Podgrzewane siedzenia.
|
| 72
| 10 A
| Podgrzewane siedzenia.
|
| 73
| 20 A
| Moduł reflektorów adaptacyjnych.
Regulacja ustawienia reflektorów.
|
| 74
| -
| Nieużywany.
|
| 75
| 20 A
| Skrzynka bezpieczników w komorze silnika.
|
| 76
| 10 A
| Przełącznik sterujący drzwi przesuwnych sterowanych elektrycznie.
|
| 77
| 5 A
| Włącznik reflektorów.
|
| 78
| 10 A
| Przełącznik zatrzasku drzwi przesuwnych sterowanych elektrycznie.
|
| 79
| -
| Nieużywany.
|
| 80
| 5 A
| Przekaźnik rozrusznika.
|
| 81
| 40 A
| Moduł holowania przyczepy.
|
| 82
| 30 A
| Drzwi przesuwne sterowane elektrycznie.
|
| 83
| -
| Nieużywany.
|
| 84
| 50 A
| Moduł sterujący układami nadwozia.
|
| 85
| 30 A
| Drzwi przesuwne sterowane elektrycznie.
|
| 86
| 50 A
| Moduł sterujący układami nadwozia.
|
Moduł sterujący układami nadwozia

| Pozycja
| Prąd
| Zabezpieczany element
|
|---|
| 1
| -
| Nieużywany.
|
| 2
| 10 A
| Przemiennik prądu.
|
| 3
| 7,5 A
| Przełącznik okna sterowanego elektrycznie.
Sterowane elektrycznie lusterka zewnętrzne.
|
| 4
| 20 A
| Nieużywany.
|
| 5
| -
| Nieużywany.
|
| 6
| 10 A
| Nieużywany.
|
| 7
| 10 A
| Nieużywany.
|
| 8
| 5 A
| Syrena systemu alarmowego.
|
| 9
| 5 A
| Czujnik wtargnięcia.
Klimatyzacja z tyłu pojazdu.
|
| 10
| -
| Nieużywany.
|
| 11
| -
| Nieużywany.
|
| 12
| 7,5 A
| Układ ogrzewania, wentylacji i klimatyzacji.
|
| 13
| 7,5 A
| Złącze diagnostyczne.
Kolumna kierownicza.
Zestaw wskaźników.
|
| 14
| 15 A
| Moduł sterujący energią akumulatora — MHEV.
|
| 15
| 15 A
| Moduł SYNC 3.
|
| 16
| -
| Nieużywany.
|
| 17
| 7,5 A
| Tachograf.
|
| 18
| 7,5 A
| Nieużywany.
|
| 19
| 5 A
| Syrena alarmu zasilana przez baterię.
|
| 20
| 5 A
| Włącznik zapłonu.
|
| 21
| 5 A
| Sterowanie nagrzewnicą o dodatnim współczynniku temperaturowym.
|
| 22
| 5 A
| Moduł sterujący systemem ostrzegania pieszych.
|
| 23
| 30 A
| Nieużywany.
|
| 24
| 30 A
| Nieużywany.
|
| 25
| 20 A
| Nieużywany.
|
| 26
| 30 A
| Nieużywany.
|
| 27
| 30 A
| Nieużywany.
|
| 28
| 30 A
| Nieużywany.
|
| 29
| 15 A
| Nieużywany.
|
| 30
| 5 A
| Nieużywany.
|
| 31
| 10 A
| Złącze diagnostyczne.
Odbiornik kluczyka ze zdalnym sterowaniem.
|
| 32
| 20 A
| RADIO.
Moduł telematyczny.
|
| 33
| -
| Nieużywany.
|
| 34
| 30 A
| Tachograf.
Centrum komunikatów.
Nagrzewnica o dodatnim współczynniku temperaturowym.
Przetwornik prądu stałego na prąd zmienny.
Kamera układu pomocy w utrzymaniu pasa ruchu.
Układ pomocy przy parkowaniu.
Kolumna kierownicza.
|
| 35
| 5 A
| Nieużywany.
|
| 36
| 15 A
| Układ pomocy przy parkowaniu.
Kamera układu pomocy w utrzymaniu pasa ruchu.
Moduł sterujący kolumną kierowniczą.
|
| 37
| 20 A
| Nieużywany.
|
| 38
| 30 A
| Okna sterowane elektrycznie.
|

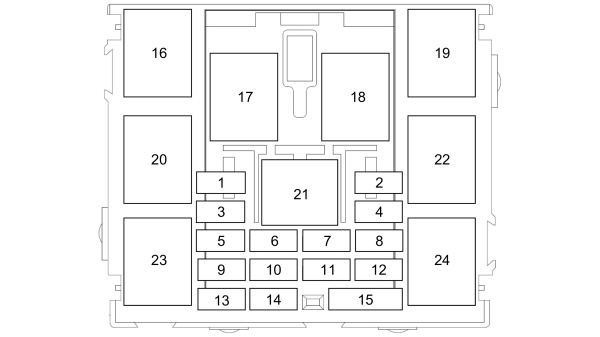

Skrzynka bezpieczników w przedziale pasażerskim

| Pozycja
| Prąd
| Zabezpieczany element
|
|---|
| 1
| 40 A
| Dodatkowy przełącznik 1.
|
| 2
| 40 A
| Dodatkowy przełącznik 2.
|
| 3
| 20 A
| Przełącznik lampy sygnalizacyjnej.
|
| 4
| 20 A
| Zapłon.
|
| 5
| 10 A
| Kierunkowskazy.
|
| 6
| 5 A
| Dioda LED dodatkowego przełącznika 2.
|
| 7
| -
| Nieużywany.
|
| 8
| 10 A
| Oświetlenie wnętrza.
|
| 9
| 15 A
| Dwukierunkowe złącze radia.
|
| 10
| 5 A
| Zapłon.
|
| 11
| 10 A
| Zapłon.
|
| 12
| 20 A
| Ekran dotykowy.
|
| 13
| -
| Nieużywany.
|
| 14
| 5 A
| Zapłon.
|
| 15
| 5 A
| Zasilanie.
|
| 16
| -
| Przekaźnik lampy sygnalizacyjnej.
|
| 17
| -
| Przekaźnik dodatkowego przełącznika 1.
|
| 18
| -
| Przekaźnik dodatkowego przełącznika 2.
|
| 19
| -
| Przekaźnik zapłonu.
|
| 20
| -
| Przekaźnik lewego kierunkowskazu.
|
| 21
| -
| Przekaźnik trybu zasilania.
|
| 22
| -
| Przekaźnik świateł zewnętrznych.
|
| 23
| -
| Przekaźnik prawego kierunkowskazu.
|
| 24
| -
| Nieużywany.
|

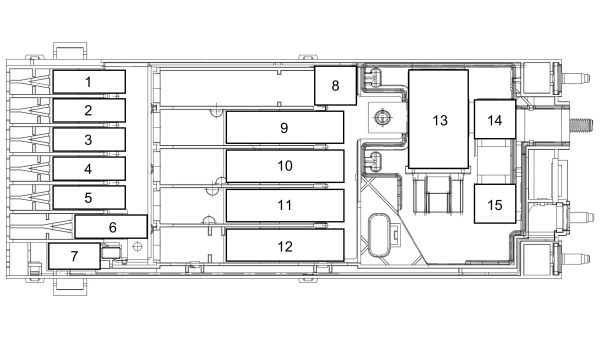

Dodatkowa skrzynka bezpieczników wysokoprądowych

| Pozycja
| Prąd
| Zabezpieczany element
|
|---|
| 1
| 125 A
| Moduł sterujący układami nadwozia.
|
| 2
| 80 A
| Elektroniczny układ wspomagania kierownicy.
|
| 3
| 150 A
| Dodatkowa nagrzewnica.
|
| 4
| -
| Nieużywany.
|
| 5
| -
| Nieużywany.
|
| 6
| 150 A
| Skrzynka bezpieczników w przedziale pasażerskim.
|
| 7
| 60 A
| Pojazd kempingowy.
|
| 8
| -
| Akumulator.
|
| 9
| 470 A
| Rozrusznik.
Alternator.
|
| 10
| 300 A
| Skrzynka bezpieczników w komorze silnika.
|
| 11
| 250 A
| Przetwornik prądu stałego na prąd zmienny — MHEV.
|
| 12
| 150 A
| Skrzynka bezpieczników w przedziale kierowcy.
|
| 13
| -
| Przekaźnik zmniejszania obciążenia.
|
| 14
| 180 A
| Dodatkowe gniazdo zasilania 1.
|
| 15
| 60 A
| Dodatkowe gniazdo zasilania 2.
|
