Image Shown Without Description

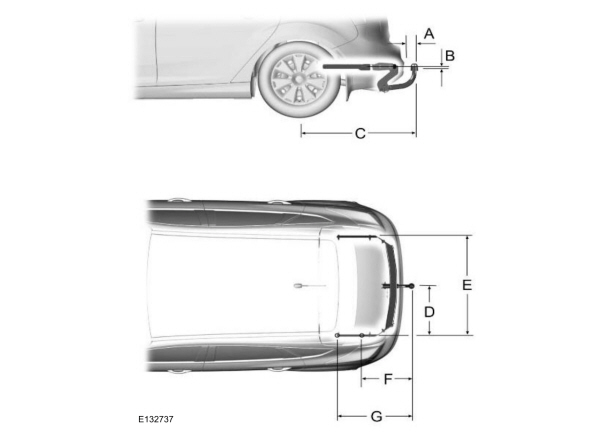

Pozycja   Opis wymiarów   Wymiar mm
A   Od zderzaka do środka haka holowniczego.   71
B   Od punktu mocowania do środka haka holowniczego.   55
C   Od środka koła do środka haka holowniczego.   937
D   Od środka haka holowniczego do podłużnicy bocznej.   485
E   Odległość pomiędzy podłużnicami.   970
F   Od środka haka holowniczego do środka pierwszego punktu mocowania.   420
G   Od środka haka holowniczego do środka drugiego punktu mocowania.   570

Maksymalne dopuszczalne pionowe obciążenie haka holowniczego

Zespół napędowy   kg
Wszystkie.   30
